Разрез стального элемента на стенке примыкающего стального элемента

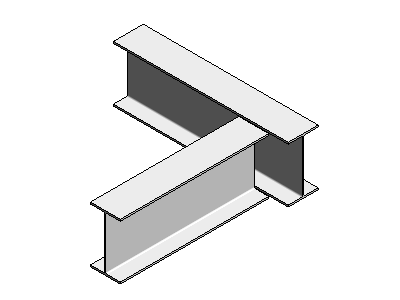

Создание разреза на стенке пересекающихся балок с соответствующим соединением между элементами.

Создание параметрического среза на стенке стального элемента

1. Выберите вкладку «Сталь» панель «Параметрические разрезы» раскрывающийся список «Под углом» (Вырез — стенка).
2. Выберите стальные элементы, на которых будет выполнен разрез.

3. Нажмите <ENTER>.

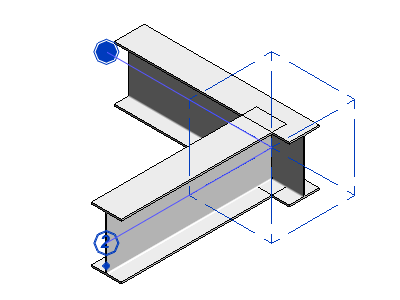

   На стенке пересекающегося элемента будет создан разрез. Дополнительное соединение отображается в виде рамки из пунктирных линий. Чтобы изменить элемент, вырезанный с помощью инструмента «Вырез — стенка», щелкните значок ромба под меткой с номером.

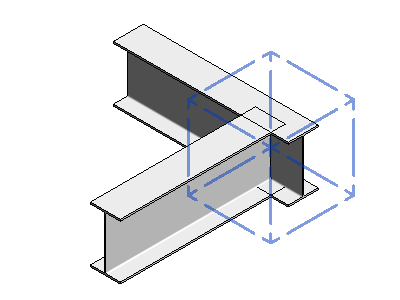

4. Для доступа к экземпляру и ввода свойств дополнительного соединения выберите рамку соединения.


Разрезы типа «Вырез — стенка» видны только в случае, если выбран высокий уровень детализации вида.
