Создание контурного разреза на конце стального элемента вдоль формы пересекающего элемента.
Создание параметрического разреза по пересекающему элементу
- Выберите «Сталь»
панель «Параметрические разрезы»
(Обрезать по).

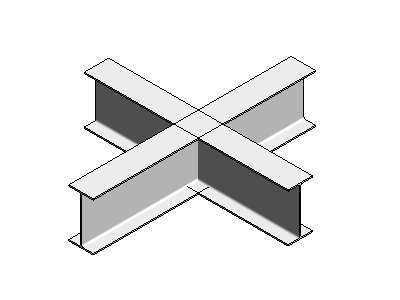

- Выберите пересекающиеся стальные элементы.
- Нажмите <ENTER>.

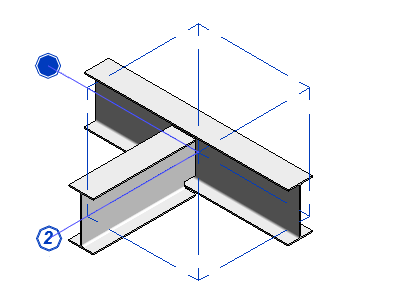

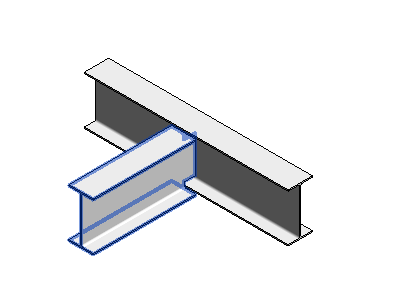

В месте пересечения будет создан разрез. Дополнительное соединение между элементами отображается в виде рамки, нарисованной пунктирными линиями. Чтобы изменить элемент, обрезанный с помощью инструмента «Обрезать по», щелкните значок ромба под меткой с номером.
- Для доступа к экземпляру и ввода свойств дополнительного соединения выберите рамку соединения.
Разрезы типа «Обрезать по» видны только в случае, если выбран высокий уровень детализации вида.
