Команда «Вспомогательная ассоциация» позволяет автоматически определить физический элемент, перекрываемый вновь созданным аналитическим элементом, и создать между ними ассоциацию.
Вспомогательная ассоциация
При создании аналитического представления модели Revit вручную необходимо создать ассоциации между каждым аналитическим элементом и его физическим контекстом. До версии Revit 2023.1 эти ассоциации можно было создать только вручную после создания каждого аналитического элемента. Если вспомогательная ассоциация включена, то с помощью этой команды можно автоматически определить физический элемент, перекрываемый вновь созданным аналитическим элементом, и создать между ними ассоциацию без каких-либо дополнительных действий.
Создание вспомогательной ассоциации
- Создайте аналитический элемент или аналитическую панель.
- На контекстной вкладке «Изменить» панели «Координация» элемента
нажмите
(«Вспомогательная ассоциация»), чтобы включить автоматическое создание ассоциаций между физическими и аналитическими перекрывающимися элементами.

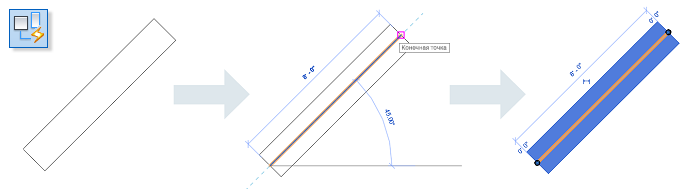

Прим.: По умолчанию вспомогательная ассоциация отключена. Эта настройка сохраняется в рамках сеанса. При перезапуске Revit вспомогательная ассоциация вернется к состоянию по умолчанию. - Начертите аналитический элемент поверх физического. При успешном создании ассоциации физическая модель выделяется.
Команда «Вспомогательная ассоциация» оценивает степень пересечения между ограничивающей рамкой аналитических элементов и ограничивающей рамкой физических элементов. Если более 70 % ограничивающей рамки аналитического элемента пересекается с рамкой физического элемента, между этими двумя элементами будет создана ассоциация. Процентное значение пересечения между рамками жестко закодировано.
