Создание стандартных 3D-форм арматурных стержней с использованием ориентации отгиба

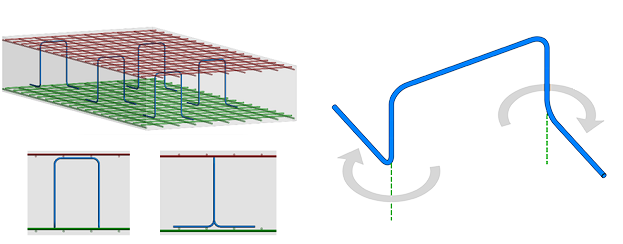

Задавайте 3D-формы арматурных стержней путем вращения отгибов на концах стержней. Размещайте арматурные стержни с повернутыми 3D-отгибами или вращайте отгибы существующих стержней.

Форма стержня будет соответствовать существующей форме с аналогичным углом вращения, или будет создана новая форма с различными интервалами вращения отгибов. Арматурные стержни произвольной формы также можно сопоставить с формой арматурных стержней с 3D-отгибами, чтобы обеспечить для таких стержней извлечение данных производителя.

Совет: Чтобы действовал режим соответствия формы, отгибы должны быть включены в определение формы арматурного стержня. Для этого:

1. На вкладке «Конструкция» панель «Армирование» щелкните стрелку и выберите «Параметры армирования».
2. В диалоговом окне «Параметры армирования» «Общие параметры армирования» установите флажок «Включить отгибы в определение формы арматурного стержня».

Эти 3D-формы и существующие многоплоскостные арматуры отображаются на видах в плане и изометрических видах в обозревателе форм арматурных стержней или при изменении формы существующей арматуры.

Требуемую форму можно выбрать во время размещения арматурного стержня, а также при изменении формы существующего стержня.

Вращение отгиба, формы арматурных стержней и нумерация

Вращение отгиба учитывается при определении формы арматурного стержня, если отгибы включены в определение его формы.

При нумерации арматуры происходит сравнение угла вращения отгиба и длины сегмента стержня для определения номера арматуры каждого стержня.

В простых случаях, где стержни являются прямыми, при наличии одинаковых углов поворота отгибы будут удерживаться в одной плоскости и соответствовать форме арматурного стержня с углом поворота 0 градусов (стандартные формы в библиотеке).

Если углы вращения отгибов различаются, то они находятся в разных плоскостях. Для каждого интервала в 15 градусов будет создана новая форма.

В следующем примере два арматурных стержня имеют одинаковую форму, так как угол вращения отгиба в начале находится в интервале 15 градусов. Номера арматурных стержней разные, так как углы вращения отгиба различаются (40 и 45 градусов).

Номер арматурного стержня	1	1	3	4
Форма	02	02	Арматурный стержень формы 1	Арматурный стержень формы 1
Вращение отгиба в начале	0°	230°	40°	45°
Вращение отгиба на конце	0°	230°	90°	90°

Совет: Данное вращение можно использовать для моделирования связей в стене, распределенных в одном направлении, но соединяющих стержни в другом направлении.

Переопределение длины отгибов для каждого экземпляра

Для непосредственного редактирования длины отгибов каждого экземпляра арматурного стержня используйте флажок «Переопределить длины отгибов» на палитре свойств или в спецификации арматурных стержней. Этот параметр применим к любому арматурному стержню с отгибами и требует, чтобы длина отгиба была назначена параметру формы арматуры.

Армирование по траектории и 3D-отгибы

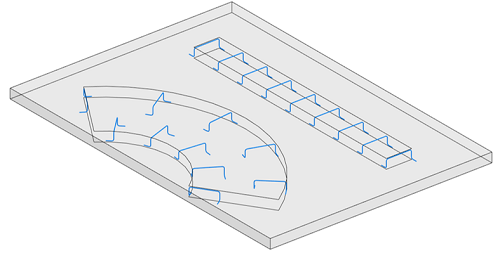

Используйте формы арматурных стержней с 3D-отгибами для армирования по траектории, чтобы распределить места арматурных стержней в проекте.

Совет: Выберите стержень арматуры, проложенной по траектории, и нажмите кнопку пробела, чтобы повернуть его и изменить ориентацию.
