Сведения о разделении несущих перекрытий на настраиваемые детали для сборных конструкций.
Чтобы включить возможность разделения несущего перекрытия на сборные конструкции, выполните дальнейшие действия.
- Выберите параметр «Несущие конструкции» в разделе «Несущие конструкции» палитры свойств.
- Укажите один слой перекрытия конструкции как материал каркаса, даже в том случае, если задан только один слой.
- Определите плотность для материала каркаса слоя.
Направление пролета

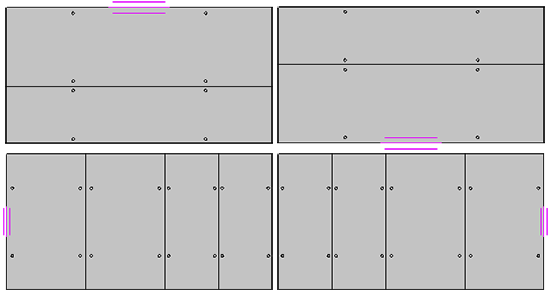

Направление пролета несущего перекрытия определяет начальное ребро для сегментации. На следующих изображениях показаны различные варианты размещения сегментации в зависимости от направления пролета прямоугольной плиты.

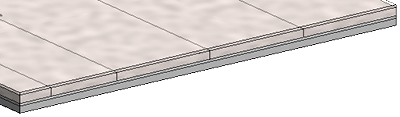

Разделение конструктивных слоев в многослойных плитах
С помощью инструментов для работы со сборными элементами можно вместе со слоями сборных конструкций несущих перекрытий добавлять литой бетон, отделку и другие слои. Сначала необходимо преобразовать плиту в элементы. После этого можно выбрать конструктивный слой, который должен быть разделен на сборки.
Разделение асимметричных плит

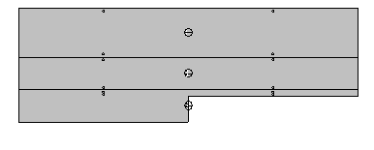

В некоторых ситуациях при разделении несущего перекрытия создаются сборки асимметричной формы.

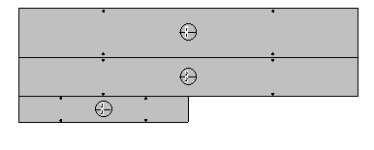

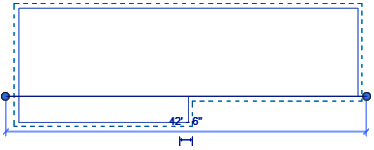

Для принудительной сегментации по заданной плоскости сначала необходимо преобразовать перекрытие в элементы, используя нарисованные линии деления, по которым должна проходить сегментация.
Теперь можно выбрать детали и с помощью инструментов для работы со сборными элементами разделить их на сборки.
