Процесс выравнивания не только проецирует элементы на сетки и уровни, но и обрезает или удлиняет аналитические элементы до пересечений сетки, используя логику автоматизации на основе правил, если эти элементы находятся в пределах заданного допуска.
См. раздел Выравнивание аналитической модели для всех зданий по сеткам и уровням.
Однако иногда аналитические элементы находятся вне этих допусков. В таких случаях при соединении связанных физических элементов аналитические элементы соединяются с помощью правил конкретных объектов.
- пересечение стен;
- соединение главной балки с ее опорными стенами и колоннами;
- соединение второстепенной балки с ее опорными балками.

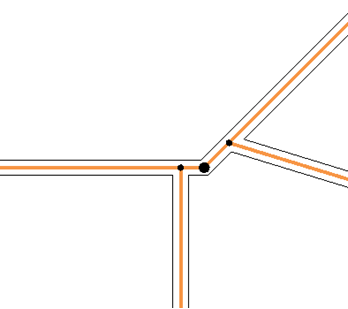

Пересечение стен
Правило пересечения стен выполняет поиск в наборе соединенных физических стен, имеющих неприсоединенные аналитические связанные элементы.
Эти элементы будут соединены.

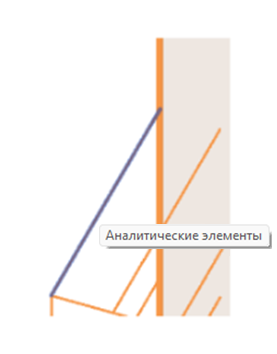

Соединение главной балки с ее опорными стенами и колоннами
Это правило выполняет поиск в наборе физических балок, соединенных с физическими стенами и/или колоннами на их конце, которые имеют неприсоединенные связанные аналитические элементы.
Эти элементы будут соединены.

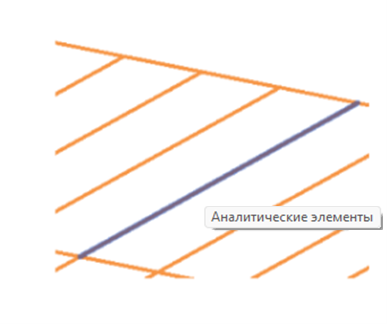

Соединение второстепенной балки с ее опорными балками
Это правило выполняет поиск в наборе физических балок, которые концами опираются на другие физические балки и имеют неприсоединенные связанные аналитические элементы.
Эти элементы будут соединены.
