Используйте эти практические советы при выполнении раскладки арматурных стержней произвольной формы по поверхности.
Моделирование арматурного стержня произвольной формы для пересечения с выпуклыми и вогнутыми ребрами

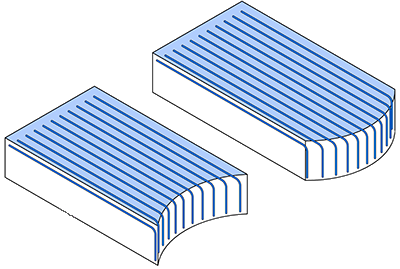

Арматурный стержень произвольной формы не может пересекать выпуклые и вогнутые ребра между гранями основы. Однако для заполнения выпуклых или вогнутых граней можно использовать отгибы арматуры.
Скорректируйте длину и углы отгибов.

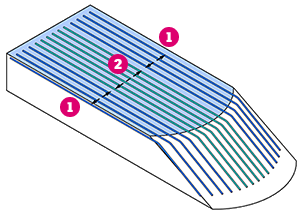

Если грани расположены не под углом 90 градусов, а ребро между ними выпуклое или вогнутое, потребуется согнуть арматурный стержень под определенным углом. Для этого создайте несколько наборов арматурных стержней (
и
на рисунке ниже) и измените длину и угол отгиба.
и на рисунке ниже) и измените длину и угол отгиба.

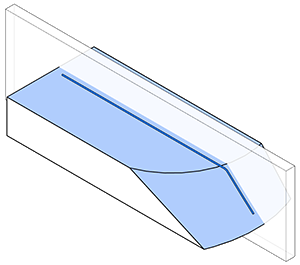

Можно также использовать геометрию или рабочие плоскости для создания эскиза арматурных стержней одной определенной формы или произвольной формы на пересечении граней основы.
Моделирование арматурного стержня произвольной формы для пересечения с несколькими сегментированными ребрами

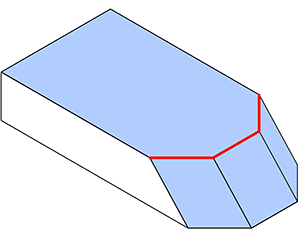

Аналогично выпуклым и вогнутым ребрам поверхности, арматурный стержень произвольной формы не пересекает ребра грани основы, состоящие из 2 или более сегментов прямой линии.

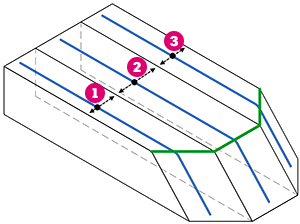

Разделите элемент соответствующим образом, чтобы точно разместить арматурный стержень произвольной формы, пересекающий одно ребро. Следующий элемент разделен на 3 сегмента для создания 3 отдельных ребер поверхности.
