Раскладка арматурных стержней произвольной формы по поверхности

При раскладке арматурных стержней произвольной формы по поверхности заполняются поверхности основы нестандартной формы с переменным неплоским распределением.

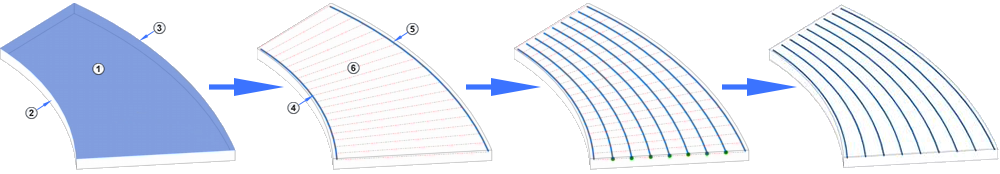

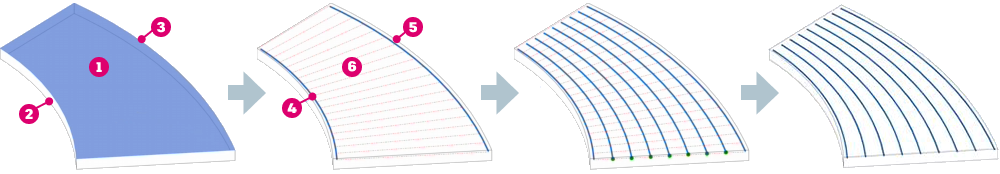

Стержни создаются путем интерполяции между первым и последним стержнем в наборе раскладки по поверхности. Кривые соответствуют геометрии поверхности-основы и строятся с учетом защитного слоя основы. Сначала при пересечении начальной поверхности с поверхностью-основой размещается первый стержень. Далее при пересечении конечной поверхности с поверхностью-основой размещается второй стержень. И наконец, остальные стержни (в соответствии с указанной компоновкой набора арматурных стержней) интерполируют между первым и последним стержнями.

Защитный слой арматуры

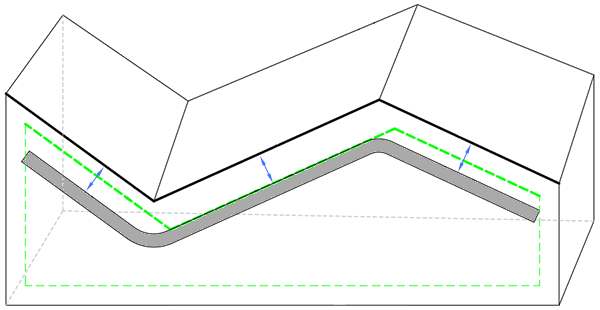

Раскладка арматурных стержней произвольной формы по поверхности выполняется в соответствии со смещением защитного слоя основы на пересечении указанных базовых граней. В случаях, когда на нескольких гранях имеется разное смещение защитного слоя, грань с наивысшим значением смещения используется для размещения всех сегментов произвольной формы.

Указывая значение «Поперечная арматура» для свойства «Стиль» арматурного стержня произвольной формы, можно изменить значение «Прикрепление поперечной арматуры» параметра «Стиль», и арматурный стержень произвольной формы можно будет прикрепить внутри или снаружи бетонной оболочки — в зависимости от указанного значения параметра «Прикрепление поперечной арматуры».
