Размещайте распределенные нагрузки, назначаемые аналитическим панелям.
Размещение распределенной нагрузки на основе
- Выберите вкладку «Анализ»
панель «Аналитическая модель несущих конструкций» и нажмите значок
(Нагрузки).
- Выберите контекстную вкладку ленты «Изменить | <нагрузка>» панель «Нагрузки» и нажмите (Распределенная нагрузка), а на панели «Сосредоточенные нагрузки» нажмите
(На основе).
- Выберите аналитическую панель для размещения нагрузки.
- Нагрузка будет распределена по всей площади панели.
Прим.: На палитре свойств сосредоточенных нагрузок будет автоматически установлен флажок «Имеет зависимость от основы». Нагрузка ограничена зависимостью от опоры выбранного элемента. Удалить зависимость можно, сняв флажок.
Если на аналитической панели, которая является основой, будет создан аналитический проем, то вырез автоматически будет сделан в области распределенной нагрузки. Распределенная нагрузка на панель-основу также будет обновлена с учетом геометрических изменений, возникших из-за аналитического проема.
Размещение распределенной нагрузки путем определения границы
- Выберите вкладку «Анализ» панель «Аналитическая модель несущих конструкций» и нажмите значок (Нагрузки).
- Выберите контекстную вкладку ленты «Изменить | <нагрузка>» панель «Нагрузки» и нажмите (Распределенная нагрузка), а на панели «Сосредоточенные нагрузки» нажмите
(Определить границу).
- Выберите основу. Будут выделены только опорные элементы. Поддерживаемые типы элементов будут обозначены с помощью подсказки.
- Нарисуйте контур распределенной нагрузки.
- Чтобы сохранить изменения и перейти в режим эскиза, нажмите «Готово».
- Нагрузка будет размещена на заданной области.
Представление поверхности распределенной нагрузки

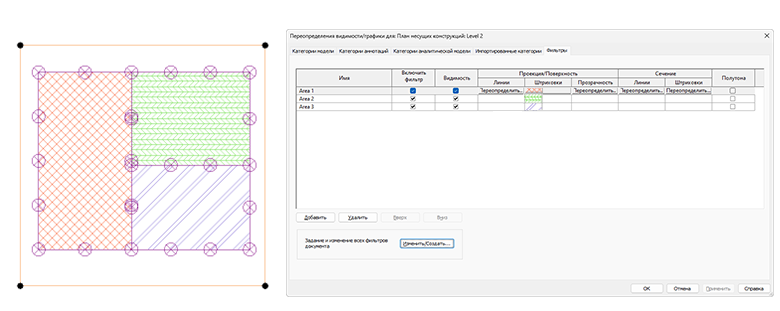

Вы можете настроить параметры видимости/графики для поверхностей распределенных нагрузок.
Чтобы определить границы каждой такой нагрузки на виде в плане с учетом параметров нагрузок, используйте фильтры.
