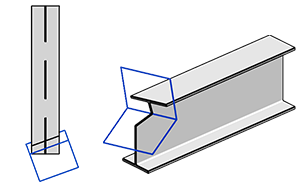

Укорачивание начала, конца, верхней или нижней части стальной балки, раскоса или колонны для размещения соединений и геометрии, необходимых для элементов стальных конструкций.
Создание наклонной врезки
- Выберите вкладку «Сталь»
панель «Модификаторы»
(Наклонный вырез).
- Щелкните любой конец несущего элемента.
Прим.: Вырез создается на ближайшем ребре и ближайшей стороне (верхней или нижней) выбранного несущего элемента. После создания выреза изменить его положение нельзя. - Выберите наклонную врезку для доступа к ее свойствам на палитре «Свойства».
Наклонные врезки видны только в случае, если выбран высокий уровень детализации вида.
