Понимание порядка расположения стальных элементов в соединении и сведения о том, как изменить его.
В соединении стальной конструкции имеется один первостепенный элемент, к которому присоединяются второстепенные.
|
|
Первостепенные элементы
Второстепенные элементы
При выборе соединения, первостепенный элемент отображается на значке типового соединения как заполненная окружность. Второстепенные элементы отображаются в виде нумерованных окружностей. Номера обозначают порядок их добавления к соединению. Эта информация необходима для корректного формирования некоторых подробных соединений.

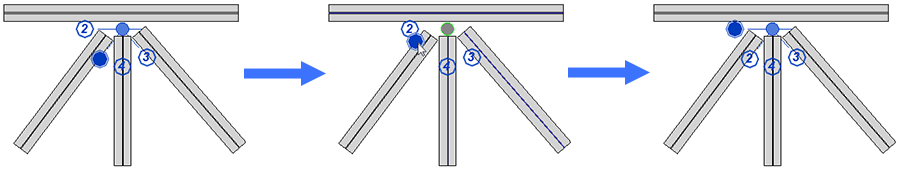

Изменение первостепенного элемента соединения
- Выберите соединение, чтобы просмотреть порядок расположения элементов в нем.
- Перетащите заполненную окружность на элемент, который необходимо сделать первостепенным. Элементы будут переставлены местами.

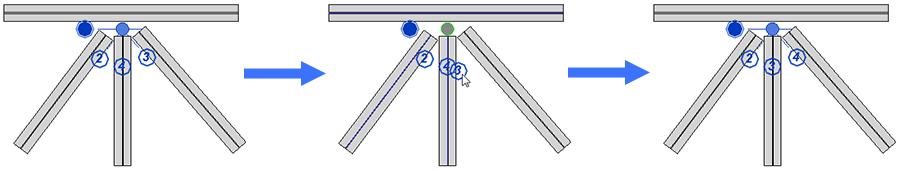

Изменение второстепенного элемента соединения
- Выберите соединение, чтобы просмотреть порядок расположения элементов в нем.
- Перетащите нумерованную окружность элемента на другой элемент с окружностью, чтобы переставить их местами.
