Определите способ параметрического изменения положения балки по вертикали при изменении размеров присоединенной колонны.
Способ ориентации концов балки задается свойствами ее экземпляра "Тип привязки в начале" и "Тип привязки в конце". Для каждого из этих параметров можно задать значение "Конечная отметка" (принято по умолчанию) или "Расстояние".

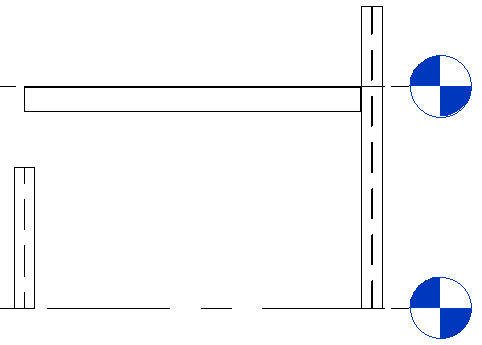

Значение "Конечная отметка" связывает концы балки с отметкой, на которой выполнялось моделирование балки. На следующем рисунке показано укорачивание левой колонны, когда для параметра "Тип привязки в начале" задано значение "Конечная отметка".

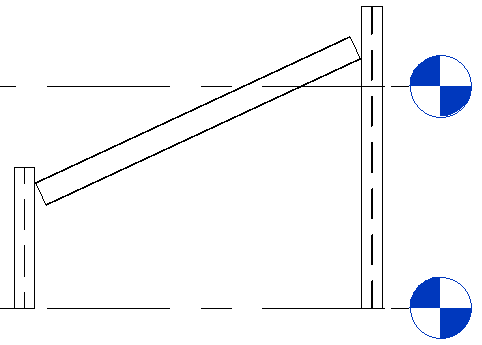

Значение "Расстояние" связывает концы балки с местоположением соединения с колонной. На следующем рисунке показано укорачивание левой колонны, когда для параметра "Тип привязки в начале" задано значение "Расстояние".
При необходимости можно указать, по какому концу колонны будет определяться расстояние с помощью свойств «Начало привязки к опорной колонне» или «Конец привязки к опорной колонне». Эти параметры обозначаются как «Верх» или «Низ» и могут быть заданы для привязки балки в конце или в начале.

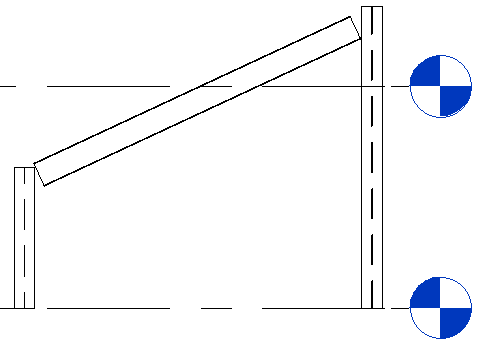

Кроме того, можно задать смещение для типа привязки "Расстояние", определив свойства экземпляра "Расстояние привязки в начале" и "Расстояние привязки в конце". Это смещение отсчитывается от точки, которая определена свойством "Конец опорной колонны". На следующей иллюстрации показана ситуация, при которой определены значения и "Расстояния привязки в начале", и "Расстояния привязки в конце".
