Фермы

Ко всем типоразмерам в семействе ферм применяется одна и та же компоновка профиля. Другие параметры, например, семейства несущих каркасов, используемые при моделировании поясов и элементов решетки, можно задавать для отдельных типоразмеров.

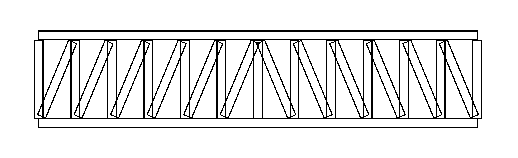

При построении эскиза линий фермы элементы несущего каркаса создаются и размещаются на линиях разметки, заданных для выбранного семейства.

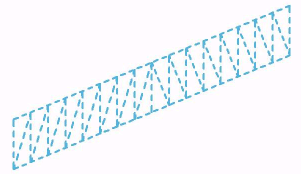

При наведении курсора на ферму в области рисования элемент-ферма отображается в виде набора синих штриховых линий. При щелчке на любой из этих синих штриховых линий весь элемент-ферма становится выбранным. Составляющие ферму подчиненные элементы, такие как верхний пояс, нижний пояс и элементы решетки, можно выбирать по отдельности.

Элементы несущего каркаса создаются вдоль каждой из этих линий разметки. Элементы несущего каркаса можно выбрать и определить в семействе компоновок ферм. Для разных типоразмеров в одном и том же семействе можно задать разные предварительно определенные семейства каркасов с одной и той же геометрической компоновкой.

Прим.: Параметры видимости и графики для элемента фермы зависят от образующих его элементов каркаса.

В геометрическую компоновку включаются несущие элементы, связанные с типом фермы. Размер несущих элементов можно изменить, однако новый размер необходимо выбрать из набора размеров, доступных в данном семействе ферм.
