使用阶梯的步骤

插入阶梯、添加横档、对阶梯重新编号以及定义默认的阶梯设置。

插入阶梯

  1. 单击“原理图”选项卡 “插入导线/线号”面板 “插入阶梯”下拉列表 “插入阶梯”。 查找
  2. 指定阶梯的宽度和间距。
  3. 指定第一个参考、索引和横档。

    索引是线参考编号的增量数（默认值为 1）。如果您不希望显示所有线参考号，可以使用 AutoCAD“删除”命令删除不想显示的线参考号。请勿删除顶级线参考号。此参考号是阶梯的 MLR 块，包含阶梯的智能设置。

    注： 无需输入长度值，因为在设置第一个参考、索引和横档值之后，就会计算出该长度值。
  4. 指定是创建单相阶梯，还是创建三相阶梯。如果选择创建三相阶梯，那么“宽度”和“绘制横档”选项将不可用。
  5. 指定横档的绘制方式。

    “无母线”只绘制线参考号；“无横档”只绘制带有横档的热母线和中性母线。使用 AutoCAD Electrical 工具集 的“添加横档”命令或“插入导线”工具添加横档。选择“是”以在每个参考位置（跳过 = 0）自动包含一个横档，或每隔一个线参考位置（跳过 = 1）自动包含一个横档。您可以指定是否跳过横档；如果指定“跳过”的值 = 4，则表示每绘制一条横档将跳过四条横档。

  6. 单击“确定”。
  7. 指定阶梯的起始位置。输入起始值和结束值，或者在图形上拾取一点。

    在阶梯插入期间，当前导线类型将显示在命令提示中。您可以通过键入热键“T”并从“设置/编辑导线类型”对话框中选择新导线类型替代当前导线类型。新导线类型将成为当前导线类型，命令将继续进行阶梯插入。

  8. 指定阶梯的最后一个参考号。如果在上述步骤中输入了值，则不需要执行此步骤。
  9. 单击以插入阶梯。
注： 使用 AutoCAD 的“移动”命令可以重新定位整个阶梯。请确保得到的是完整的阶梯，包括第一个线参考号（MLR 块插入）。在对话框中选择“修改阶梯”按钮，然后单击“取消”。使用此命令可以强制 AutoCAD Electrical 工具集 重新读取并更新其内部阶梯位置列表。

对阶梯重新编号

  1. 单击“原理图”选项卡 “编辑导线/线号”面板 “修改阶梯”下拉列表 “修改阶梯”。 查找
  2. 输入新的起始线参考号，然后单击“确定”。
    注： 此操作不会更新现有元件或线号。

  3. 若要更新元件标记以匹配新线参照编号， 单击“原理图”选项卡 “编辑元件”面板 “重新标记元件”下拉列表 “重新标记元件”。 查找
  4. 若要更新线号， 单击“原理图”选项卡 “插入导线/线号”面板 “插入线号”下拉列表 “线号”。 查找

    选择“标记/重新标记所有项”。

    如果其中包括跨页接线，请确保在“导线标记”对话框中选择“交互参考信号”按钮。

  5. 单击“拾取各条导线”，然后选择要重新标记的导线。

在项目范围内对阶梯重新编号

  1. 单击“原理图”选项卡 “编辑导线/线号”面板 “修改阶梯”下拉列表 “重新编号阶梯参考”。 查找
  2. 为第一个图形中的第一个阶梯输入第一个阶梯编号。
  3. 选择以下方法之一：
    • 使用下一个连续参考 - 从上一个图形中的最后一个线参考开始递增。
    • 跳过图形到图形计数 - 为下一图形的第一个阶梯参考输入要跳过的数量。例如，如果 1001 是第一个参考编号，并且输入跳过值 1000，则第二个图形中的第一个阶梯将更新为 2001，第三个图形中的第一个阶梯将更新为 3001，依此类推。
  4. 单击“确定”。
  5. 选择要处理的图形。
  6. 单击“确定”。

更改阶梯大小

可以使用“修改阶梯”工具缩短、加长、加宽或压缩现有阶梯。

要加长或缩短阶梯，请执行以下操作：

  1. 单击“原理图”选项卡 “编辑导线/线号”面板 “修改阶梯”下拉列表 “修改阶梯”。 查找
  2. 更改线参考号的列以与相应的阶梯长度匹配，然后单击“确定”。
  3. 从菜单中选择 AutoCAD“拉伸”命令，以加长或缩短阶梯。

要加宽或压缩阶梯，请执行以下操作：

  1. 单击“原理图”选项卡 “编辑元件”面板 “修改元件”下拉列表 “快速移动”。 查找
  2. 选择阶梯的垂直导轨，然后将其拉出或推入。

  3. 若要将元件放回齐整的列中 -

    单击“原理图”选项卡 “编辑元件”面板 “修改元件”下拉列表 “对齐”。 查找
  4. 选择要排列的元件，然后按 ENTER 键。

移动阶梯

  1. 使用菜单中的 AutoCAD“移动”命令移动阶梯。确保选择包含第一个线参考编号的完整阶梯
  2. 单击“原理图”选项卡 “编辑导线/线号”面板 “修改阶梯”下拉列表 “修改阶梯”。 查找
  3. 单击“取消”。

    此操作强制 AutoCAD Electrical 工具集 重新读取并更新其内部阶梯位置列表。

更改横档间距

  1. 单击“原理图”选项卡 “编辑导线/线号”面板 “修改阶梯”下拉列表 “修改阶梯”。 查找
  2. 将线参考号的列修改为所需的横档间距和阶梯长度。

  3. 使用“快速移动”（或 AutoCAD“拉伸”命令）将现有横档移动至新的横档位置。

    单击“原理图”选项卡 “编辑元件”面板 “修改元件”下拉列表 “快速移动”。 查找

插入横档

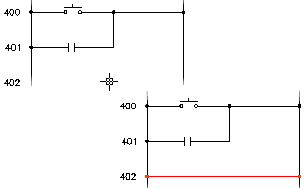

在阶梯内部最接近用户选择点的线参考处添加阶梯横档。

母线导线在屏幕上必须可见。

  1. 单击“原理图”选项卡 “编辑导线/线号”面板 “修改阶梯”下拉列表 “添加横档”。 查找
  2. 选择热母线与中性母线之间的任意空白位置以添加横档。

    在插入横档期间，命令提示中会显示当前导线类型。可以通过键入快捷键“T”并从“设置/编辑导线类型”对话框中选择新的导线类型来替代此导线类型。则新的导线类型变为当前导线类型，命令继续进行横档插入。

    如果新横档在空白位置遇到了浮动的原理图装置，它将尝试打断导线以穿过该装置。

使用模板设置阶梯默认值

如果您使用的是预先插入了 WD_M 块的模板图形，请使用以下步骤。

  1. 打开 AutoCAD Electrical 工具集 中的模板图形（该图形的扩展名为“.dwt”）。
  2. 单击“原理图”选项卡 “其他工具”面板 “图形特性”下拉列表 “图形特性”。 查找
  3. 在“图形特性”对话框中，单击“图形格式”选项卡。
  4. 在“阶梯默认设置”区域中进行适当的更改，然后单击“确定”。
  5. 保存并退出模板图形。

在 WD_M 块中设置阶梯默认值

  1. 打开位于以下位置的 WD_M 图形：\Users\Public\Documents\Autodesk\Acade {版本}\libs\{库}\WD_M.dwg。
  2. 更改属性定义的默认值。
    • DLADW：默认的阶梯宽度
    • RUNGDIST：默认的阶梯横档间距
    • PH3SPACE：默认的三相线间距
  3. 保存并退出图形。

通过修改 RUNGFIRST 属性定义，可以永久性地更改线参考号的相对位置和文字大小。

  1. 显示 MLR 块的图形。位于 \Users\Public\Documents\Autodesk\Acade {版本}\libs\{库}\ 的文件名为：
    • WD_MLRH.dwg：用于水平横档/垂直阶梯
    • WD_MLRV.dwg：用于垂直横档/水平阶梯
    • WD_MLRHX.dwg：六边形用户自定义块（水平横档/垂直阶梯）
    • WD_MLRVX.dwg：六边形用户自定义块（垂直横档/水平阶梯）
  2. 根据需要更改默认值，但请勿删除任何找到的属性。
  3. 移动或更改 RUNGFIRST 属性定义的文字大小。
  4. 保存并退出图形。
