 。然后依次单击  查找或.  查找
。然后依次单击  查找或.  查找

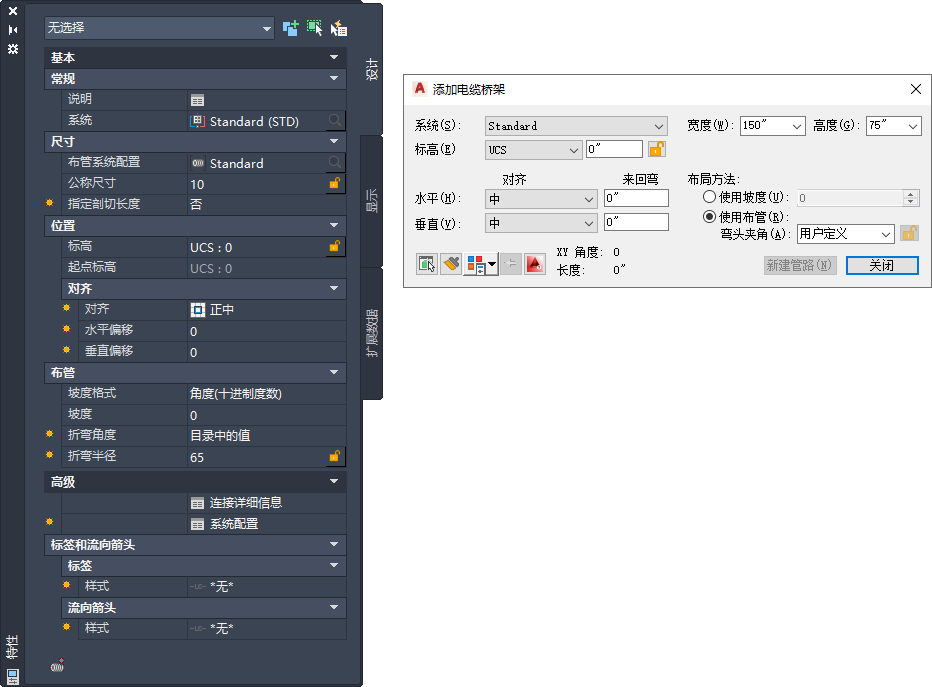

套管*(左)、电缆桥架(右)
*显示展开的特性,包括平行布管模式
 “系统”中

		  “系统”中
		电缆桥架和套管工具有特定的预定义系统,例如“电力 - 120V”或“数据”。您绘制的电缆桥架或套管将继承此系统的特性,例如其设计参数、显示特性以及上升/下降样式。
| 如果希望... | 则… |
|---|---|
| 在相对于另一个对象的指定标高和偏移处绘制管路  指定从垂直或水平对象的偏移 | 输入所需的标高,然后指定对齐和偏移:
 提示: 对于水平偏移,请选择“左”、“右”或“中”,然后输入管路与水平对象之间的距离。对于垂直偏移,请选择“上”、“中”或“下”,然后输入管路与垂直对象之间的距离。
				   |
| 在指定的标高处绘制管路 | 输入所需的标高,如上所述。单击  (位于“标高”旁边)以防止标高被修改。 |
| 在指定的标高处延伸电缆桥架或套管管路 | 使用“添加”夹点 (  ),如“使用夹点添加套管或电缆桥架”中所述。新段将继承原始段的标高和其他特性。 |
| 如果希望... | 则… |
|---|---|
| 指定角度 | 从列表中选择一个角度,或输入一个不同的值,如下所示:
 |
| 在绘图区域中定义一个角度 | 使用指南针在绘图区域中指定一点。  |
| 仅使用指定的角度绘制 | 单击“弯头夹角”(电缆桥架)或“弯头角度”(套管)旁边的  。之后绘制的所有段均将使用相同的角度。 |
 。在“电缆桥架布局系统配置”对话框中的“布管”选项卡上,选择“在新标高处自动创建立管”。单击“确定”,然后在“添加电缆桥架”对话框中输入标高。
。在“电缆桥架布局系统配置”对话框中的“布管”选项卡上,选择“在新标高处自动创建立管”。单击“确定”,然后在“添加电缆桥架”对话框中输入标高。
		 (系统配置)。在“套管布局系统配置”工作表中,选择“在新标高处自动创建立管”。单击“确定”,然后在“特性”选项板上输入标高。
(系统配置)。在“套管布局系统配置”工作表中,选择“在新标高处自动创建立管”。单击“确定”,然后在“特性”选项板上输入标高。

已选中“在新标高处自动创建立管”(默认)

未选中“在新标高处自动创建立管”
 (连接详细信息)来查看接头 #1 的流向和连接类型。
(连接详细信息)来查看接头 #1 的流向和连接类型。
  软件将插入相应的管件,以连接绘制的段。有关临时替代默认管件的信息,请参见“手动添加电缆桥架或套管管件”。
