练习 4：将付款项目代码指定给道路

在本练习中，您将创建代码集样式以将付款项目代码指定给道路区域和线性要素。

代码集样式会将付款项目应用于定义道路装配的连接或点代码。代码集样式使您可以使用道路模型计算多个测量单位的土方，例如：

• 累计面积或体积：提取闭合道路区域的累计体积，将付款项目代码应用于道路连接。

  具有付款项目代码的连接用于提取付款项目面积或材质（例如沥青、砂砾或土壤）的土方体积。

• 线性土方：沿道路要素线提取线性体积，将付款项目代码应用于道路点。

  具有付款项目代码的点用于提取材质（例如护栏和路缘）的线性土方。

• 明细帐：提取特定项目的明细土方，将付款项目代码应用于道路点，然后使用公式从要素线长度计算土方。
  注：

  您将在练习 6：使用付款项目公式中学习如何创建和应用付款项目公式。

本练习上接练习 3：将付款项目代码指定给管网零件。

创建代码集样式

1. 打开 Quantities-4.dwg（位于教程图形文件夹中）。

   该图形包含商用场地，该场地由建筑物坡脚、停车场和进出路组成。

2. 在“工具空间”中的“设定”选项卡上，依次展开“常规”“多用途样式”“代码集样式”集合。在“所有代码”上单击鼠标右键。单击“复制”。
3. 在“代码集样式”对话框中的“信息”选项卡上，为“名称”输入道路土方。
4. 在“代码”选项卡上“连接”下的“基准”行中，单击 。
5. 在“收藏夹”类别中，选择“付款项目 ID”30202-0600。
6. 单击“确定”。
7. 重复步骤 4 到 6 以将付款项目代码应用于以下连接：
   • 铺装：40920-1000
   • 铺装 1：40930-0200
   • 铺装 2：40310-3300
   • 底基：30202-0800
8. 重复步骤 4 到 6 以将付款项目代码应用于以下点：

   “顶部路缘”：60902-0800

9. 单击“确定”。

将新代码集应用于道路和装配

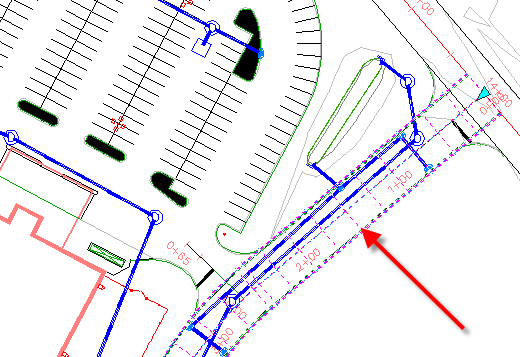

1. 在图形中选择次要道路。单击鼠标右键。单击“特性”。

2. 在“特性”选项板的“数据”下，为“代码集样式名称”选择道路土方。
3. 按 Esc 键。
4. 在图形中，选择道路装配的基准线。单击鼠标右键。单击“特性”。
5. 在“特性”选项板的“数据”下，为“代码集样式名称”选择道路土方。
6. 按 Esc 键。
7. 重建道路。

要继续此教程，请转至练习 5：使用土方报告。
