练习 4：重新生成道路并检查结果

在本练习中，您将重置道路目标、重新生成道路，然后检查条件部件如何影响道路模型。

本练习上接练习 3：调整条件部件特性。

设定目标并重新生成道路

1. 打开 Assembly-2c.dwg（位于教程图形文件夹中）。

   该图形包含您在前三个练习中设计的道路装配。

2. 在图形中，单击“道路 - (1)”道路。
3. 单击“道路”选项卡 “修改道路”面板 “道路特性”下拉式菜单 “道路特性”。
4. 在“道路特性”对话框中的“参数”选项卡上，单击“设定所有目标”。
5. 在“目标映射”对话框中的“对象名称”列中，单击“<单击此处以全部设定>”。
6. 在“拾取曲面”对话框中，单击“原地面”。
7. 单击“确定”三次，以关闭对话框并重新生成道路。

检查重新生成的道路

1. 在查看/编辑道路横断面工具工具栏上，单击 以返回到桩号 0+00。

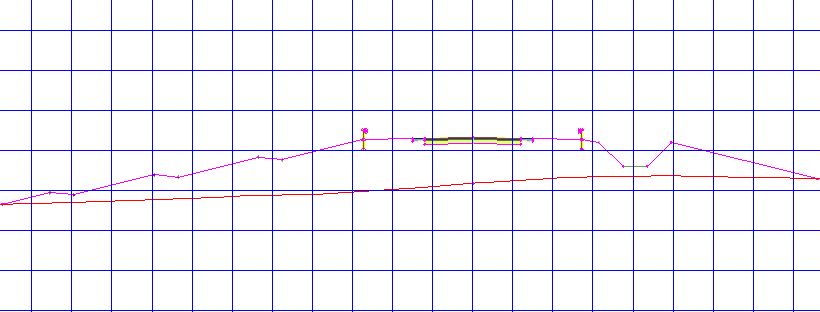

   在最初的几个桩号处，道路处于相对深的填方条件。在练习 2：将条件部件添加到道路装配中，您将“边坡台阶”部件附着到了填方 5.00: 10000.00 条件部件。此桩号处的填方条件大于 5.0001’，因此应用边坡台阶部件。


2. 单击 八次以前进到桩号 2+00。

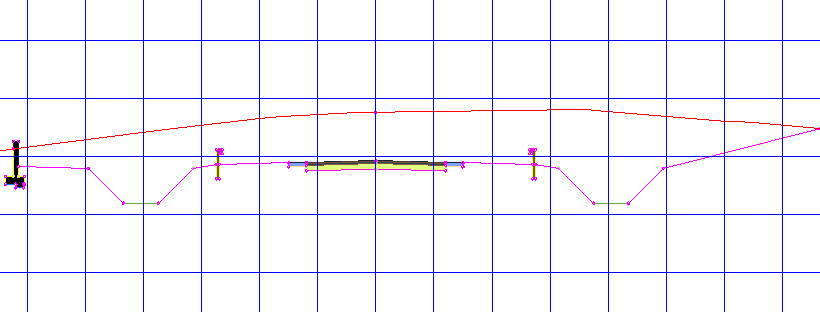

   从桩号 2+00 开始，道路进入挖方条件。在此桩号处，挖方少于 5.0000’，因此在沟渠后应用曲面上的连接偏移部件。


3. 再次单击 。

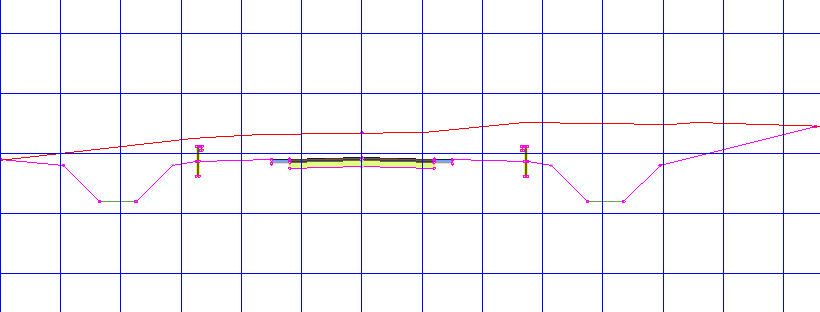

   从桩号 2+25 开始，挖方条件大于 5.0001’。如您指定，在沟渠后应用边坡宽度坡度和垂直护墙部件。


4. 继续使用 按钮来检查沿道路的挖方和填方条件。

深入探索：将所学内容应用到道路装配右侧。使用具有条件挖方或填方部件的边坡部件的不同组合，并检查结果。

要继续学习下一个教程，请转到“保存和共享道路装配”。
