练习 1：交换三角网边缘

在此练习中，您将交换曲面中的几条三角网边缘。

交换三角网边缘

1. 打开 Surface-4A.dwg（位于教程图形文件夹中）。

   在此图形中，曲面显示为覆盖在外部参照地基图像上的三角网线。

2. 放大到曲面的下边缘。

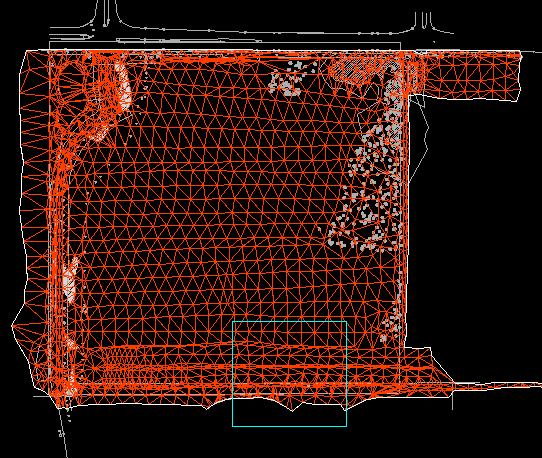

   要缩放到的区域


3. 在“工具空间”中的“浏览”选项卡上，展开曲面的 “定义”集合。在 “编辑”上单击鼠标右键。
4. 单击“交换三角形边”。

   命令行将提示您选择要交换的边界（直线）。

5. 单击要进行交换的三角网边界。

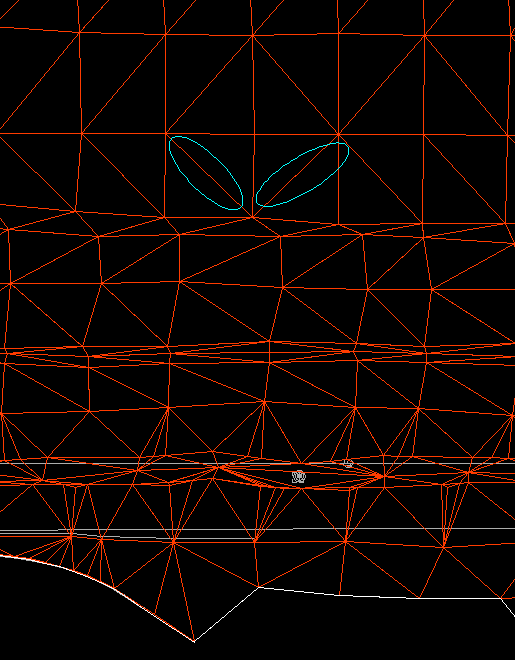

   建议要交换的边



   在满足下列条件的情况下交换该边界：

   • 两个可见三角形被该边界隔开。
   • 由两个三角形（被该边界隔开）构成的四边形是凸四边形。
6. （可选）继续单击其他三角网边界以对其进行交换。
7. 按 Enter 键结束命令。

   以上编辑将作为“交换边”操作添加到“浏览”选项卡上的“编辑”列表视图中。

   注：

   该列表视图中的“描述”列提供了沿已交换三角形边的拾取点的坐标。

要继续此教程，请转至练习 2：删除三角网线。
