练习 2：删除三角网线

在此练习中，您将从曲面中删除三角网线。

三角网线位于池塘内。通过删除这些直线，可以避免绘制等高线时穿过池塘区域。

本练习上接练习 1：交换三角网边缘。

删除三角网线

1. 打开 Surface-4B.dwg（位于教程图形文件夹中）。

   在此图形中，曲面显示为覆盖在外部参照地基图像上的三角网线。

2. 放大到曲面左上方的圆形池塘区域。

   穿过池塘区域的线


3. 在“工具空间”中的“浏览”选项卡上，展开曲面的 “定义”集合，然后在 “编辑”项上单击鼠标右键。
4. 单击“删除直线”。

   命令行将提示您选择要删除的边界（直线）。

5. 单击穿过池塘曲面的边缘。按 Enter 键。

   这样就删除了该边缘并创建了适合相邻三角网线的内部边界。

6. 重复“删除直线”命令，并且删除穿过池塘曲面的所有三角网线。
   提示：

   在命令行输入 C 以在“删除直线”命令运行期间使用交叉选择。

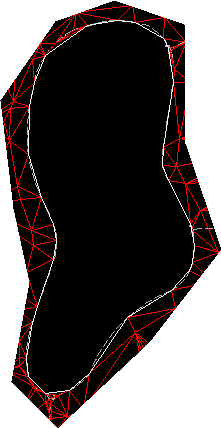

   已修改的三角剖分以及内部边界



   以上编辑将作为“删除直线”操作添加到“浏览”中的“编辑”列表视图中。

   注：

   该列表视图中的“描述”列提供了已删除边缘的顶点的坐标。

要继续此教程，请转至练习 3：添加隐藏边界。
