关于钣金冲压工具

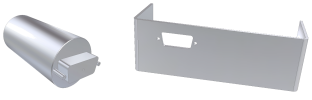

钣金冲压工具是具有更多属性的 iFeature，用于在零件面（包括贯通折弯）切割简单或复杂的孔形。

冲压工具可以部分穿透模型的表面并留下凸雕压痕，或者在单步操作中进行切割和变形。

您可以将钣金冲压 iFeature 合并到钣金零件模型中。可以使用表示最终模型特征的草图和特征在零件环境中创建钣金冲压 iFeature。不要创建真实的冲压工具的模型。

保存文件后，可以使用 iFeature 环境中的命令将钣金冲压 iFeature 转换为表驱动冲压 iFeature，修改冲压 iFeature 以及查看 iFeature 冲压目录。

放置冲压 iFeature 时可以编辑其参数，从而允许在创建冲压特征过程中使用自定义参数。

表驱动的 iFeature 仅提供 iFeature 表中包含的值。当您的制造过程使用特定的冲压时，这可能很有用。

可以对钣金冲压 iFeature 文件或放置的钣金冲压 iFeature 的特定引用（包括它的草图）进行编辑。

钣金冲压工具的数据

通过使用“提取 iFeature”命令并选择“钣金冲压 iFeature”类型，您可以在 iFeature 创建过程中指定其他数据，例如：

选定特征的从属特征也将包含在选择中。您可以在“提取 iFeature”对话框将其删除。选定草图可以是未使用的，也可以被某个特征使用的。

展开模式的 A 侧指定将在图形区域中亮显，以指示朝上的面。您可以使用替换草图定义钣金冲压 iFeature，以简化在展开模式或展开模式的详细工程视图中的显示。如果展开模式在工程视图中已详细显示，则可以选择已冲压特征的以下一个表达：

仅被一个或两个参数改变的钣金冲压工具适合于由参数表来定义。您可以使用 iFeature 编写器将单钣金冲压 iFeature 转换为一系列表驱动冲压。原始 iFeature 中的参数和特性成为嵌入的表格中的列标题。表中的行创建了 iFeature 的各种唯一变形。

您可以使用 Microsoft Excel 电子表格编辑表驱动冲压工具。然后可以用 iFeature 的新版本替换当前版本。

注意：使用 iFeature 编写器转换单钣金冲压 iFeature 后，您将不能再使用“编辑 iFeature”对其进行修改。

放置 iFeature 时，联接到特征的界面是定位基准。通常情况下，定位基准是一个草图平面，但您也可以添加其他几何元素以定位 iFeature。用描述性名称重命名定位基准，使 iFeature 的放置更易于理解。快捷菜单上的选项可用于添加、删除和重命名定位基准。
