在钣金平板中冲压形状的步骤

若要使用钣金冲压工具,您正在处理的钣金零件必须有一个面具有包含一个或多个未使用中心标记的草图。

已冲压的形状是实体特征。但是,冲压工具可以具有在以展开模式查看钣金零件时显示的替代草图表达。

若要了解如何创建钣金冲压工具 iFeatures,请参见创建冲压工具

下面将介绍基于特性面板的创建工作流。编辑放置的冲压工具特征时,特性面板将使用用于创建冲压工具 iFeature 的特征参数进行填充。若要编辑冲压特征,请双击浏览器节点或在节点上单击鼠标右键,然后选择“编辑特征”

有关特性面板及其行为和选项的详细信息,请参见关于特性面板

  1. 在功能区上,单击“钣金”选项卡 “修改”面板 “冲压工具”

  2. 如果不存在包含表示冲压位置的未使用中心标记的草图,则系统会将您置于“草图”环境中,以便定义这些中心标记。定义中心标记后,系统将显示冲压工具特性面板。

  3. 在该特性面板中,特征和草图名称会显示在顶部的面包屑导航中。单击特征名称以对其进行重命名。

    单击草图会切换到“草图”环境,其中草图将处于编辑模式。在面包屑导航中,单击草图名称可对其进行修改。单击特征名称退出草图环境,然后返回以放置冲压 iFeature。

  4. “冲压工具”组中,对于“位置”,在特性面板中浏览 浏览 到包含冲压形状的文件夹。创建冲压特征时,可以在字段中手动输入或粘贴路径。要查看完整路径,请将光标暂停在字段上。

    注意:编辑冲压特征时,“位置”字段将不可编辑,必须使用“浏览”按钮选择其他冲压工具。
  5. 对于“名称”,该字段处于活动状态。如果使用已安装的冲压工具,请单击下拉列表以显示冲压形状,然后选择一种冲压形状。冲压工具参数将填充特性面板中的“尺寸参数”字段。零件上将显示冲压特征预览。

    注意:编辑冲压特征时,“名称”字段不可编辑。

    在创建或编辑操作期间,您可以随时更改 iFeatures。在特性面板中,单击“位置浏览”按钮,然后导航到所需冲压工具并将其选中。特性面板参数将更新。您可以修改所选特征的显示参数。

    如果冲压工具有替换表达,“具有简化表达”具有简化表达 图标将显示在“名称”字段旁边。

    如果已将放置帮助附着到 iFeature,则“放置帮助”图标 放置帮助 将会启用。单击该图标可查看放置帮助。

  6. “输入几何图元”组中,一旦选择冲压工具形状,“位置”字段就会激活。

    • 对于“位置”,如果仅存在一个有效草图,则会在所有未使用的中心标记上显示选定冲压工具形状预览。如果有多个有效草图,则在您选择中心标记之前,系统不会显示冲压形状预览。选择中心标记时还会选择关联的草图。

      第一个选定的中心标记将同时显示冲压特征及其定义草图。所有其他选定中心标记仅显示冲压特征。

      注意:如果在放置过程中冲压特征仅作为草图而不是实体特征显示预览,则可能表示尚未在 A 面定义原始草图。在定义特征的冲压工具中,查看特征创建方向。该方向必须朝向钣金平板。
    • 对于“旋转”,根据需要输入角度值。

  7. “冲压配置”中,填充此组的字段因冲压形状而异。根据需要修改参数。具有表格值的参数会显示在下拉菜单中。当选中输入字段时,未列出的参数将会亮显。您可以使用所需的任何值修改这些参数。这些字段也接受方程式。

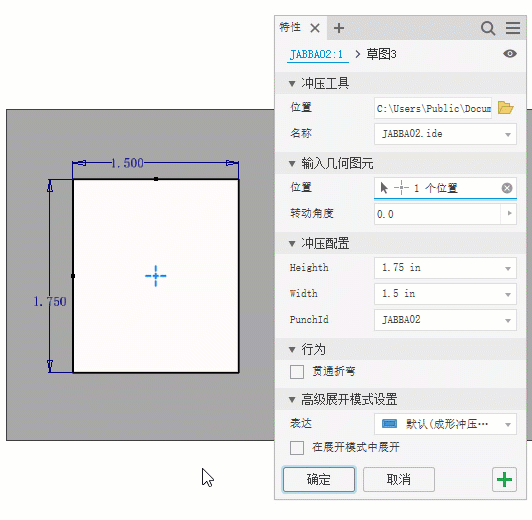

    如果冲压是表驱动冲压(即 PunchID 字段)的成员,则参数将显示在下拉列表中。选择其他参数会使用关联的参数更新列表中的所有参数。

    冲压表格特性

  8. (可选)对于“行为”,选择“贯通折弯”以允许 iFeature 跟随折弯。特征的正常行为是在折弯处停止。

  9. (可选)对于“高级展开模式设置”,选择“在展开模式中”以展开某些类型的冲压特征。

    重要信息:
    • 如果将 iFeature 创建为常规钣金特征,则展开仅限于可展开的 iFeature。无法展开变形形状,例如字模凸柱和百叶窗。
    • 若要使用此选项,必须在创建 iFeature 时的“提取 iFeature”创建对话框中和“冲压工具”插入对话框中选中它。
  10. (可选)对于“表达”,从下拉列表中选择一个表达。这将控制在展开模式下的特征外观:

    • 默认(成形冲压特征)
    • 成形冲压特征
    • 二维草图表达
    注意:必须使用简化的草图表达定义钣金冲压 iFeature,才能使用此选项。
    • 二维草图表达和中心标记
    • 仅中心标记
  11. 在图形区域中,如果草图中存在多个中心点,请按住 CTRL 键同时单击不希望放置冲压或添加位置的任意位置。

    您可以使用窗选方式(不使用 CTRL 键)进行选择或取消选择。只需在要排除或包含的中心标记周围拖动一个矩形,然后选择内容就会被修改。

    当有多个中心标记可用时,将在每个位置显示冲压特征预览。冲压 iFeature 草图在第一个选择中可见。

    注意:若要重新对齐模型以方便选择,请使用“视图”选项卡上的“查看面”。
  12. 若要继续添加冲压特征,请单击 “应用”按钮“应用”

    如果存在可用的中心标记,“冲压工具”命令将清除上次使用的冲压并等待新输入。

    如果在单击“应用”后不希望草图可见,请在特性面板“高级设置”菜单(右上角)中取消选中“使用(+)按钮时保持草图可见”

  13. 单击“确定”在钣金平板上冲出形状。

若要包含任何 iFeature 的放置帮助,请参见在 iFeatures 中使用放置帮助的步骤
