“同步皮带零部件生成器”对话框 -“设计”选项卡

为整个传动布局设置参数。

访问：

功能区：“设计”选项卡

“功率传动”面板

“同步皮带”

带传动
指定同步皮带类型，用户可从库中选择。若要显示库，请单击“皮带”编辑字段旁边的箭头。该库由“...Design Data\Design Accelerator\Tables\S-Belts\”文件夹中存储的文件组成。单击同步皮带类型，该类型即输入到编辑字段中。选定皮带的宽度可以手动指定，也可以通过执行的分析来设计。
每个皮带的 XML 文件中说明了相应皮带的可用尺寸。由于不同生产商提供的相同类型和尺寸的皮带可能具有不同的功率容量，因此用户可以在对话框的计算页中修改皮带的最大许用拉伸。合成皮带额定功率与当前的传动布局和皮带的最大许用拉伸有关。通过创建皮带 XML 文件，用户可以对特定供应商提供的皮带进行定义以创建自己使用的皮带。
皮带中间平面	指定皮带的主平面。用户可以选择平面或工作平面。要调整选定平面的中间平面根点，请使用“中间平面偏移”。也可以使用激活的坐标系图标来调整 X 轴或 Y 轴的方向以及坐标原点。
皮带宽度	可用的皮带宽度取决于选定的皮带。可以手动选择皮带宽度，也可以让生成器根据执行的分析给出建议的皮带最小宽度。生成器会自动修改皮带轮列表中每个标准皮带轮的宽度。如果某个皮带轮以绿色标记为自定义尺寸皮带轮，则用户必须手动修改所有皮带轮特性和皮带轮宽度。
齿数	使用列表选择齿数。根据您的选择，生成器会设置皮带长度（相应地移动滑动皮带轮）- 即使皮带长度当前已锁定（“更多选项”区域中的“锁定/解锁皮带长度”选项）。“锁定皮带长度开/关”选项可锁定皮带长度，以在 Autodesk Inventor 窗口中更新部件并拖动皮带轮。这可防止皮带长度的意外更改，但您仍可选择相应的皮带长度。
皮带轮
可以添加任意数量的皮带轮。在该列表中，每个皮带轮都表示为一行控件。要对列表中的皮带轮重排序，请对行进行拖放。
用于皮带传动的皮带轮需要与选定的皮带匹配。一个关键的特性是圆周节距。如果皮带已更改且某些现有皮带轮不符合内置标准，此类皮带轮将标记为红色，且程序会提示用户更改皮带轮类型。
对于该生成器，最小同步皮带轮数为 2。第一个皮带轮始终是主动皮带轮，并且必须是带齿的同步皮带轮。不能是张紧轮，张紧轮只视为空转轮，不能传递任何载荷。所有张紧轮的功率比始终为 0.0。传动中必须至少存在两个同步带齿皮带轮。而且必须至少有一个皮带轮是滑动皮带轮或位置受控的滑动皮带轮。
以下三个选项用于定义应对皮带轮执行的操作：
	零部件将皮带轮作为零部件插入。使用此选项可以创建皮带轮的新零件文档。应用程序使用皮带轮和皮带的预定义模板文件。用户可以在皮带轮文档中添加其他特征。可以在“特性”对话框中选择文件名。
	现有的选择部件中现有的皮带轮。如果部件中已存在应属于皮带传动的皮带轮，请使用此选项。所做选择会因选择的是张紧轮还是同步皮带轮而有所不同。如果选择的是现有同步皮带轮，则需要选择零件环形阵列。该阵列用于确定齿数，并被视为是从现有皮带轮获取的输入参数。而且，阵列轴定义皮带轮位置。如果选择的是现有张紧轮，则需要选择用于定义张紧轮直径和皮带轮毂的圆柱面。
	虚拟不将皮带轮插入部件中。此选项类似于“零部件”选项，但在部件中不创建零部件。如果不清楚将在部件中使用哪个皮带轮零部件，请使用该选项。在部件中不创建 BOM 表信息。
皮带轮放置类型
每种皮带轮均有自己的放置类型：
	根据选定的几何图元确定固定位置需要选择工作点、工作轴、圆柱面或草图点作为皮带轮中心的几何条件。用户不能使用精确的数字指定坐标。位置是通过将中心点投影到皮带主平面中来自动控制的。
	根据坐标确定固定位置用户可以通过拖放在主皮带平面中放置一个皮带轮。此外，也可以使用精确的 X 和 Y 坐标值来指定位置。这些坐标与皮带坐标系有关。双击皮带轮中心夹点可以显示皮带轮的 X、Y 坐标对话框。
	自由滑动位置调整精确的皮带轮中心以达到皮带长度条件。皮带轮中心通过特定点和特定矢量来指定。针对实际的特定点选择最接近的皮带长度。然后，沿特定矢量移动确切的皮带轮中心，直到达到皮带长度条件。特定矢量的方向由应用程序自动确定，不能更改。用户不能通过精确的值或表达式指定坐标。
	受控滑动位置类似于自由滑动位置放置。但特定矢量的方向由选定几何图元控制。选择必须与皮带平面垂直的工作轴、工作平面或平面。用户只需拖放即可调整特定点。生成器将自动选择最接近的皮带长度并计算确切的皮带轮中心位置，以达到皮带长度条件。用户不能通过精确的值或表达式指定坐标。

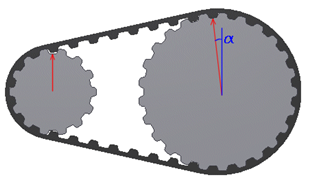

	旋转驱动滑动位置链轮的位置由同步皮带生成器根据旋转中心和给定的臂半径决定。使用角度夹点可将链轮或皮带轮移至合适的位置。生成器将根据皮带或链长度自动建议正确的旋转。旋转中心由选定的几何图元参考定义。
每个皮带轮都是可编辑的：
	皮带轮特性显示“皮带轮特性”对话框，您可以在其中更改皮带轮参数（直径、深度、圆角半径、功率比等等）。

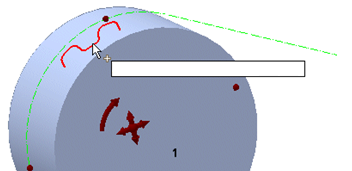

	可以通过在图形窗口中使用拖放夹点来修改皮带轮特性（如皮带轮的位置和尺寸）。上面介绍了修改皮带轮中心位置的方法。默认情况下，只需采用标准（建议）值即可更改皮带轮的尺寸。按住 SHIFT 键并拖动皮带轮尺寸夹点可以设定皮带轮的非标准尺寸。按住 CTRL 键并拖动原皮带轮夹点，以平滑拖动任何皮带轮而不会发生意外更改。如果释放 CTRL 键或鼠标按钮，轨迹将更新。
	删除删除皮带轮。
	浏览皮带轮类型显示一个对话框，用户可以在其中从过滤后的皮带轮中进行选择。

（更多）
显示用于同步皮带设计的其他选项。若要显示“更多选项”区域，请单击“设计”选项卡右下角的 “更多”。
	使用该开/关命令在部件的图形屏幕中隐藏或显示皮带传动坐标系图标。使用该激活的坐标系图标可以调整皮带坐标系的 X 轴或 Y 轴以及坐标系原点。
	单击即锁定皮带长度。如果此选项处于打开状态，则皮带长度将作为常数值保留，并且仅能在对话框中手动调整。如果添加了新皮带轮或删除了皮带轮，或者更改了皮带轮位置或尺寸，皮带长度保持不变，而锁紧皮带轮位置将相应地进行调整。
	如果此选项处于关闭状态，则生成器将自动选择适合当前皮带轮位置的最接近的皮带长度。然后相应调整滑动皮带轮位置。此选项可用于对紧固皮带轮位置进行非常小的更改。
	用户可以使用中心夹点拖动滑动皮带轮。如果“锁定皮带长度”选项处于关闭状态，则可以通过拖动任何皮带轮来更改皮带长度。滑动皮带轮的位置始终符合皮带长度条件。
	默认情况下，此选项处于关闭状态。

将皮带创建为	选择如何在部件中解释皮带几何图元。
		草图将皮带创建为带有点划线类型的简单草图。中径用于生成截面轮廓。
		实体创建不带皮带齿的简单实体。
		详细的将皮带创建为包含所有齿的完整实体。
