将 Revit 模型导入为 AnyCAD 参考模型的步骤

了解如何利用不同模式来结合使用 Revit 数据与 Inventor 设计。

新特性：2025.1

导入模式

可以利用“参考”和“转换”这两种模式来结合使用 Revit 模型与 Inventor 设计。两者都涉及导入 Revit 三维视图。选择符合要求的模式。

关于三维视图

若要了解 Revit 三维视图以及如何准备它们以获得最佳导入体验，请参见 AnyCAD Revit 最佳实践。

导入 Revit 文件时附带以下内容：

• 与 Inventor 的 Z 轴对齐的 Revit Z 轴。将创建新的 Inventor 部件，其 Z 轴显示在向上方向上。
• 在初始打开期间，Revit 模型内部原点位于 Inventor 原点处。
• 为 Revit 颜色指定了相应的 Inventor 外观颜色。在 Inventor 中进行的颜色替代会在更新保留。不使用纹理贴图。

关于导入模式

• 参考
  • 保留与源 Revit 模型的关联性。Revit 模型更改时，Inventor 模型会收到通知。此时，您可以选择更新模型。参考 Revit 模型将作为子部件导入到 Inventor 部件中。
  • 只读。对源 Revit 模型所做的更改必须在 Revit 中进行。
  • 对于参考模型，您可以：
    • 更改在 Inventor 中参考的三维视图。浏览器节点会显示 Revit 文件名并附加视图名称，以便轻松识别参考视图。
    • 将 Inventor 零部件约束到源模型几何图元。
    • 将源模型几何图元投影到 Inventor 模型。
    • 隐藏源模型零部件。
    • 抑制或断开主文件和参考文件之间的链接。
  • 包含在部件中，没有单独的文件。Revit 元素是顶级 Inventor 文档中包含的内部文档。内部文档不能单独访问。
• 转换
  • 创建与 Revit 元素对应的普通 Inventor 文件。可以通过任何方式修改文件，或将其删除。
  • 不保留与源模型的关联性。对源 Revit 模型的更改将被忽略。

将 Revit 文件导入为关联参考模型

用于导入 CAD 文件的访问点包括：

• “快速入门”选项卡 “启动”面板 “新建”“导入 CAD 文件”
• “文件”选项卡 “打开”“导入 CAD 文件”
• QAT（快速访问工具栏）“打开”
• 部件文档中的“装配”选项卡 “零部件”面板 “放置导入的 CAD 文件”

1. “快速入门”选项卡 “启动”面板 “新建”“导入 CAD 文件”

2. 在“打开”对话框中，导航到要导入的共享 Revit (*.rvt) 模型并将其选中。

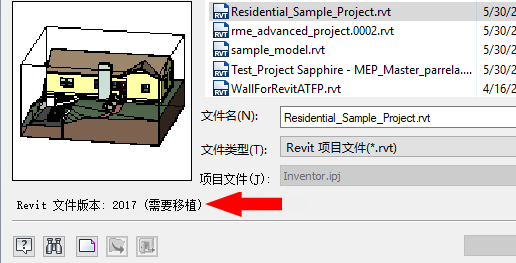

   “打开”对话框会显示缩略图视图和最近用于修改数据的 Revit 版本。



3. 单击“打开”。在打开过程中，反馈将显示在“导入”对话框的下半部分。

   打开文件可能需要几分钟时间，具体取决于 Revit 文件大小。

4. 在“导入”对话框中：



   1. 在“选项”的“导入类型”部分中，选择“参考模型”（默认设置）。

   2. 在“选择”部分 的“三维视图”列表中，选择要导入的三维视图。要导入的 Revit 元素的数量列在预览上方。

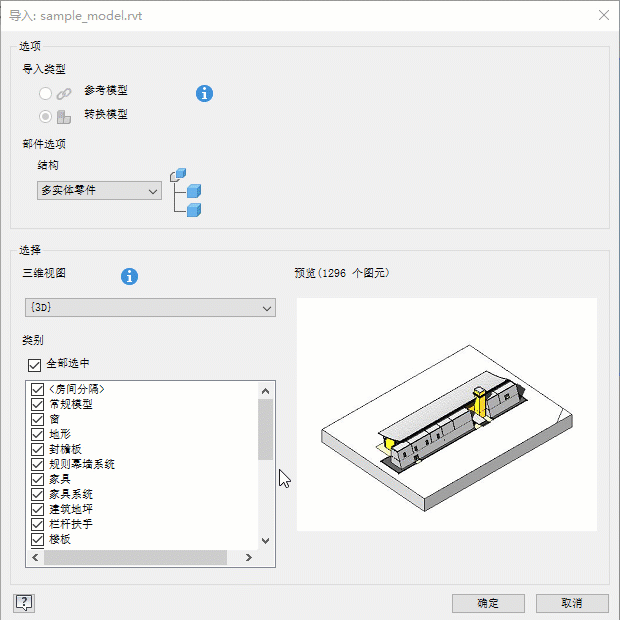

   3. 对于选定视图，在视图下拉列表的下方会显示按字母顺序排序的类别列表。类别列表内容基于选定的三维视图，并且仅包含具有可见元素的类别。必须在 Revit 的三维视图中设置可见性。如果某个类别中的元素可见，则编辑视图时将包含该类别。

      注意：关于类别的详细信息
      • 系统会记住类别选择。
      • 无论元素可见性如何，都不会导入排除的类别。
      • 如果排除的类别中没有可见元素，则该类别将从排除类别的列表中删除。如果以后使该类别中的元素可见，则编辑视图时该类别将显示在列表中。
      • 如果编辑了 Revit 视图并更改了元素可见性，则当 Inventor 更新视图时，将删除不再可见的元素，并导入新设置为可见的元素。
      • 由于 Inventor 会使用某些类别及其元素，因此不会导入它们。例如，“级别”、“照相机”等。

   4. 使用“全部选中”选项可快速清除该列表，以便只检查要包含的几个类别。

   5. 选中“包括链接的文件”框以在导入过程中包含所有链接的文件。请注意，如果不存在链接的文件，则该选项将处于禁用状态。

   6. 选中“包括链接的文件”框以在导入过程中包含所有链接的文件。请注意，如果不存在链接的文件，则该选项将处于禁用状态。

   7. 更改三维视图将重置类别列表。系统不会记住先前的视图和选择。

5. 单击“确定”。将导入模型，并使 Z 轴作为向上方向且为子部件。您可以将 Revit 模型的一个或多个实例放置在 Inventor 部件中。

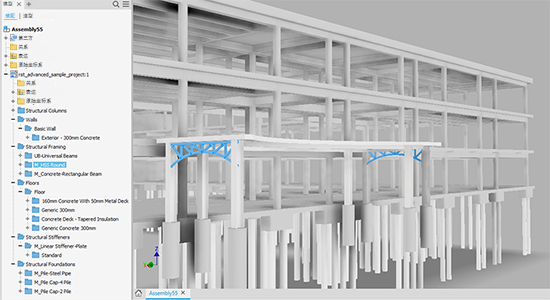

参考模型将导入到 Inventor 部件中，其名称为 Revit 文件名称加上视图名称。

在参考模型中更改三维视图

1. 在浏览器中，在 Revit 模型节点上单击鼠标右键，然后单击“编辑导入”。
2. 在“导入”对话框的三维视图列表中，选择所需视图。
3. 单击“确定”。

更新参考模型

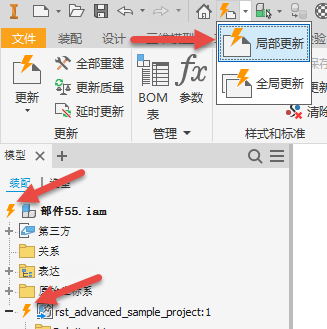

在以下情况下，将显示更新通知（浏览器节点旁边的闪电图标）：

• 源 Revit 模型已修改

• 部件中使用的 Inventor 零部件已修改



显示闪电标志时，单击“本地更新”命令以应用所有待定更改，包括 Revit 模型和 Inventor 零部件。更新可能会影响从属项，例如约束和自适应零件。

使用“转换”选项可将 Revit 文件导入为 Inventor 零部件

用于导入 CAD 文件的访问点包括：

• “快速入门”选项卡 “启动”面板 “新建”“导入 CAD 文件”
• “文件”选项卡 “打开”“导入 CAD 文件”
• QAT（快速访问工具栏）“打开”
• 部件文档中的“装配”选项卡 “零部件”面板 “放置导入的 CAD 文件”

1. “快速入门”选项卡 “启动”面板 “新建”“导入 CAD 文件”

2. 在“打开”对话框中，导航到要导入的共享 Revit (*.rvt) 模型并将其选中。

3. 单击“打开”。在打开过程中，反馈将显示在“导入”对话框的下半部分。

4. 在“导入”对话框中：



   1. 在“选项”的“导入类型”部分中，选择“转换模型”。
   2. 对于转换的 Revit 模型的构造方式，选择“部件选项”。从以下选项中选择：
      • 部件 - Revit 图元将导入为主部件下的子部件引用和零件引用。通常，每个 Revit 元素都是一个引用。在此格式中，各个 Revit 元素使用其 Revit 的“类别”、“族”和“类型”分组到文件夹中。
      • 多实体零件 - Revit 元素作为实体导入在单个 Inventor 零件下。
      • 组合零件 - Revit 元素作为曲面导入在单个 Inventor 零件下。
   3. （可选）在“文件名”部分中，为创建的 Inventor 模型指定前缀或后缀。
   4. 指定或浏览到“文件位置”。默认文件路径与 Revit 文件的位置相同。

5. 在“选择”部分 的“三维视图”列表中，选择要导入的三维视图。要导入的 Revit 元素的数量列在预览上方。

6. 单击“确定”。将导入转换的模型，并使 Z 轴作为向上方向且为部件中的顶级节点。您可以将 Revit 模型的一个或多个实例放置在 Inventor 部件中。

Revit 模型将导入到与 Revit 文件同名的 Inventor 部件中。

在“模型”浏览器中比较导入结果

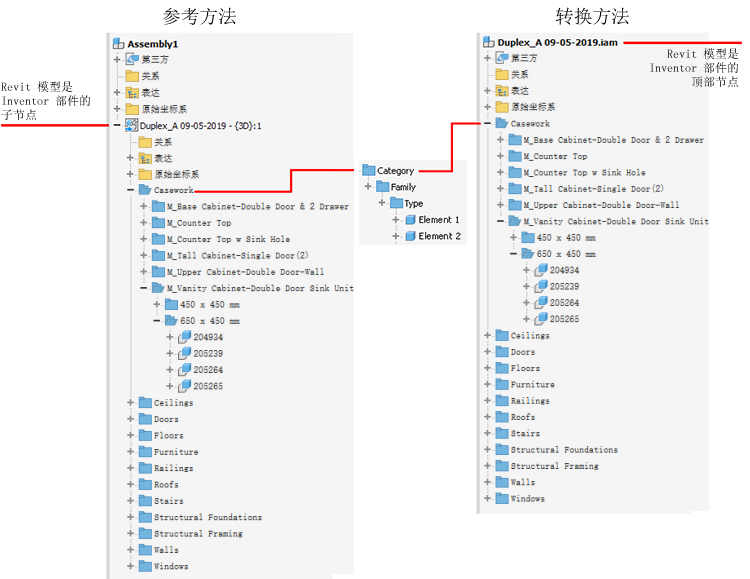

模型浏览器会根据使用的方法以不同的方式进行填充。此图像比较了导入模式之间的浏览器：

Revit 文件移植

导入过程使用最新版本的 Revit Core Engine (RCE)。导入 Revit 模型时，RCE 必须将其移植到最新版本。Revit 将此过程称为“升级”文件。该过程在内存中进行，文件本身不会被修改。但是，这是一个耗时的过程。如果您选择执行此操作，请使用最新版本的 Revit 保存（和升级）RVT 模型，Inventor 导入速度将会更快。

此外，某些 RVT 模型在移植期间可能会出现警告或错误。转换报告中会显示警告消息（在 Inventor 浏览器的顶部），但导入将完成。错误消息将显示为弹出窗口，且导入将失败。
