降低部件模型复杂性以提高下游流程中的性能、保护知识产权，或在大型静态部件中使用。

新特性：2022、2026

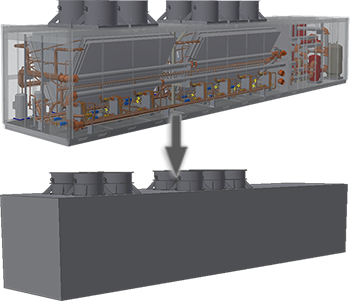

“简化”命令可让您从部件创建零件。您可以指定要从简化的零件中删除的零部件和特征，或使用内置预设之一。

简化的零件可提供什么好处？

• 简单易用
• 极大地降低了大型部件和复杂零件的文件大小。
• 使用简化的部件替换模型状态缩短了打开部件的时间。
• 提高了查看或使用大型部件和复杂零件时的性能。
• 通过删除特征和内部零部件保护知识产权。

• 简化的曲面组合将保留所有原始零部件外观，且可以保留其他视觉特征，例如螺纹图形。
• 所有简化的零件都存储原始部件的质量特性（如果在创建简化之前计算这些特性）。
• 曲面组合零件不参与干涉和碰撞检测操作。
• 避免在剖视图中使用组合零件。

访问点

可以从以下位置访问与标准 Inventor 部件模型相关的“简化”命令：

• “装配”选项卡 “简化”面板 “简化”
• 浏览器：“模型状态”节点 “新建替换”“简化”

可以从以下位置访问用于建筑项目的“简化”命令：

• “文件”菜单 “导出”“导出 RVT”- 输出文件类型仅限于 .rvt。
• “环境”选项卡 “BIM 内容”“RVT”面板 “简化和导出”- 输出文件仅限于 .rvt。
• “环境”选项卡 “BIM 内容”“RFA”面板 “简化替换”- 创建部件替换。通常与“导出建筑零部件”命令结合使用。

简化部件特性面板

特性面板由成组的控件、输入字段和选择器组成，它们提供了减少简化模型中的零部件和特征数量的方法。当您沿着特性面板向下工作时，组会根据您指定的选项显示。

这些组包括：

每个组的用途如下：

• 初始状态 - 指定要用于简化模型的模型状态、设计视图和位置视图。
• 包覆面 - 基于边框体积将零部件替换为包覆面。
• 零部件 - 通过明确选择来删除零件和零部件，或使用边框对角线测量来删除容纳在体积内的零部件。
• 特征 - 按类型和/或大小删除特征。您也可以保留选定的特征。
• 输出 - 文件输出选项是新的 IPT 文件或新的替换 IPT 文件。文件名将显示在特性面板顶部的面包屑导航中。对于这些文件类型中，有四个样式选项。
• 高级特性 - 不太常用的设置，用于管理要输出的简化模型。

如何在模型状态中使用简化的零件？

有三个工作流，您可用来创建简化的零件，然后将其用作模型状态中的部件替换：

• 使用“简化”命令在部件中创建简化的零件。打开目标部件，展开“模型状态”文件夹，在“替换”文件夹上单击鼠标右键，展开“新建替换”，单击“选择零件文件”，然后浏览到磁盘上的零件文件。
• 展开源部件中的“模型状态”文件夹，在“替换”文件夹上单击鼠标右键，展开“新建替换”，然后单击“简化”以创建简化的零件，并将其用作激活的替换。
• 使用“装配”选项卡 “简化”面板 “简化”命令创建简化的零件，并在源部件中将其用作激活的替换。

我是否可以编辑简化的零件？

简化的零件是衍生零件文件。创建简化的零件时，您可以选择保留或断开与源文件的关联。如果保留了关联，请打开相应的文件，在浏览器中的部件节点上单击鼠标右键，然后选择“编辑简化”。
