新特性:2021
在打开部件模型的部件环境中启动。
斜接结构件的末端。
在功能区上,单击“设计”选项卡
“结构件”面板
“斜接”。
执行以下操作之一:
(可选)选择保存的预设以配置斜接。
若要将现有末端处理方式替换为斜接,请单击“高级设置”菜单,并选择“删除现有的末端处理方式”。如果没有必要删除现有末端处理方式,请清除此选择。
选择斜接类型:
下图显示了在应用于不同尺寸的结构件时,不同斜切类型之间的差异。
选择或输入斜接切口之间的距离。
选择一种偏移类型:
单击“应用”。
依需要继续将斜接应用到结构件。完成后,单击“确定”。

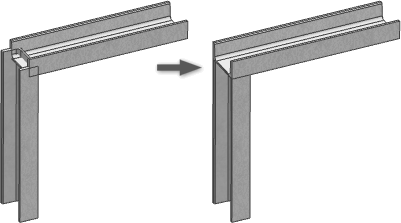

通过加长或缩短结构件来创建角接。
在功能区上,单击“设计”选项卡
“结构件”面板
“角接”。
(可选)选择已保存的预设。
若要将现有末端处理方式替换为操作,请单击“高级设置”菜单,并选择“删除现有的末端处理方式”。如果不希望删除现有末端处理方式,请取消选中此选项。
单击以选择要修剪或延伸的第一个结构件。
单击以选择要修剪或延伸的第二个结构件。
第一个选择将以黄色预览,而第二个选择将以蓝色预览。蓝色选择表示要修剪的结构件。
(可选)单击“翻转结构件”以翻转选择。例如,如果选择了两个结构件,则黄色选择将更改为蓝色,而蓝色选择将更改为黄色。
(可选)输入“偏移量 1”和“偏移量 2”的值。
单击“应用”。
根据需要,继续创建角接。完成后,单击“确定”。
将结构件修剪或延伸到模型面。

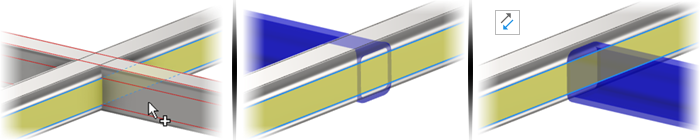

(可选)单击“翻转面法线”以翻转边来接收修剪或延伸,如下图所示。
选择或输入结构件和模型面之间的偏移距离。
单击“应用”来延伸或修剪结构件到您选中的模型面。
根据需要继续修剪或延伸结构件,然后单击“确定”。
通过将“修剪/延伸”命令应用到交角所生成的值在“iProperty”/“自定义”选项卡中显示为 CUTDETAIL1、CUTDETAIL2 等,并且可以包含在 BOM 表和明细栏中。
在端点处修剪和延伸结构件,以使用以下选项之一提供开槽配合:
基本轮廓
自定义 I 模板
自定义 C 模板
自定义 T 模板
自定义轮廓
有关详细信息,请单击面板中的“如何创建自定义轮廓”,或者查看编写结构件生成器开槽末端处理方式
在功能区上,单击“设计”选项卡
“结构件”面板
“端部”。
(可选)选择保存的预设以配置开槽。
若要将现有末端处理方式替换为开槽,请单击“高级设置”菜单,并选择“删除现有的末端处理方式”。如果没有必要删除现有末端处理方式,请清除此选择。
单击以选择要开槽的结构件。
单击以选择表示开槽形状的结构件。
请选择以下项之一:

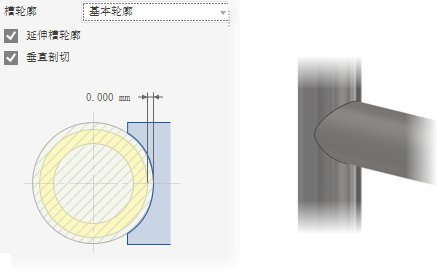

“基本轮廓”,用于设置开槽的单个偏移值。
“自定义 I”、“自定义 C”或“自定义 T”模板,用于设置多个偏移量值。

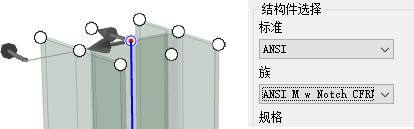

“自定义轮廓”(如果可用),用于使用资源中心族中的自定义槽轮廓。
可选:
单击“应用”可对选定的结构件开槽。
根据需要继续对结构件进行开槽。完成后,单击“确定”。
延伸或缩回一个或两个结构件末端。
删除末端处理方式,并将选定的结构件恢复为原始插入状态。
