显示结果
在本任务中，您将检查几种显示结果的方法。
在本任务中，您将完成以下操作：
- 确定模具上特定点的分析结果。
- 了解如何访问结果属性以及如何更新结果属性来创建不同输出。
如果您已打开先前任务中的模型，请跳过以下三个步骤。
从任务窗格中双击
“打开图形”，然后导航到“后处理”。打开在本教程首个任务中创建的后处理工程。
在“工程视图”窗格中双击 cpu_base 打开模型。
在“层面板”中，右键单击“新建三角形”，然后选择“隐藏所有其它层”。
在“方案任务”窗格中选择“填充时间”。
单击
（“结果”选项卡 >“动画”面板 >“播放”），以动画形式播放结果。单击
（“结果”选项卡 >“动画”面板 >“前进一帧”）多次。每一帧都表示周期中的不同时间。帧表示的周期中的时间显示在“动画工具栏”中滚动条的右侧。也显示在“模型窗格”左上角的结果类型描述的下面。可以将滚动条向左或向右拖动，以选择分析中感兴趣的时间。
拖动滚动条，直到经过大约 1.5 秒的时间。
单击
（“结果”选项卡 >“属性”面板 >“图形属性”）。“图形特性”对话框即会显示。这可用于编辑显示结果的方法。提示：还可以在“方案任务”窗格中的结果名称上单击鼠标右键并选择“特性”来访问“图形特性”对话框。选择“网格显示”选项卡。

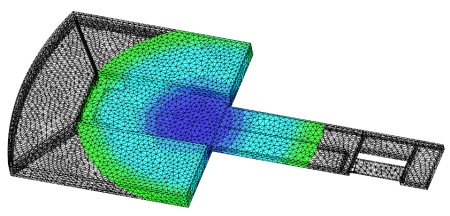

从“未变形零件上的边缘显示”框中选择“单元线”。
从“曲面显示”框中选择“透明”，并将“不透明度”保留默认值 0.1。
从对话框顶部选择“可选设置”选项卡，然后将“颜色”选项更改为“带状”。
单击“确定”查看结果。
单击
“播放”。拖动滚动条，直到再次经过大约 1.5 秒的时间。
单击

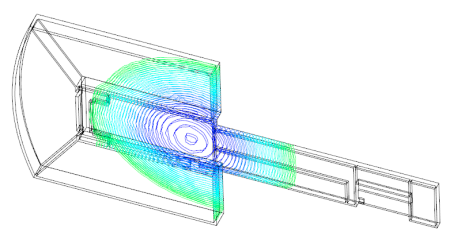

“图形属性”，然后选择“方法”选项卡。在“选择”框中，单击“等值线”，然后将“等值线数”更改为 50。
在“网格显示”选项卡中，从“未变形零件上的边缘”显示框中选择“特征线”，然后在“曲面显示”中将不透明度增加到 0.5。
单击“确定”。
单击
“播放”以查看结果。您现在将看到结果是如何随周期时间变化的，特别是周期结束时总体温度的分布状况。从“方案任务”窗格的“结果”部分中选择“总体温度”。
单击
“图形属性”。从“网格显示”选项卡中选择“特征线”选项。
在“可选设置”选项卡中，确保“颜色”为“带状”。
单击“确定”，然后单击
“播放”以查看结果。从“模型”窗格右侧的刻度条来看，最高温度似乎约为 225°C。可以使用
“检查”功能确定特定点处的温度。选择
（“结果”选项卡 >“检查”面板 >“检查”），然后单击关注的模型零件。将显示所选点的温度。单击
“图形属性”。选择“动画”选项卡，然后从“结果动画播放范围”框的下拉框中选择“单个数据集”。这可用于选择周期内感兴趣的单个时间。从“动态结果在”框中，选择大约 2.8 秒的时间。

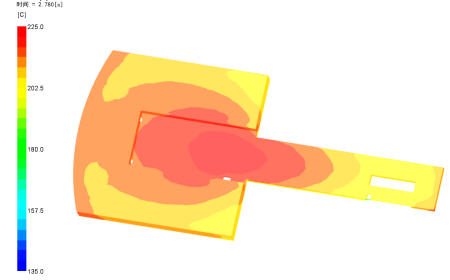

从“缩放”选项卡中，在“最小值”文本框中输入 135，在“最大值”文本框中输入 225。
单击“确定”。
模型的外观已更改。这是因为屏幕右侧的比例尺已自动修改为表示该帧的温度范围。之前，它适应整个周期内的温度范围。
单击
“后退一帧”多次。动画中的每一步此时都表示所显示温度降低。滚动条旁的描述现在的读数为 C（表示摄氏度）。之前显示 s（表示秒）。
“模型”窗格顶部的说明显示以下内容：
所表示的结果（总体温度）
当前帧以图形方式表示的最大值（大于此值的内容均为灰色）
此曲线表示的周期中的时间（大约 2.8 秒）。
如果关注某一特定值，可以将该值用作显示中的限值。现在，您将在约 2.8 秒的周期内发现模型的哪个部分高于 160°C。
单击
“图形属性”，然后选择“比例”选项卡。选择“指定”选项，在“最小值”框中输入 160，在“最大值”框中输入 225。单击“确定”。
同样，模型的着色已改变以反映更改的比例条限制，并且灰色区域表示在指定时间显示的着色温度范围之外的模具部分。旋转零件以查看零件底部的加强筋截面。
单击
，然后逐步完成零件的温度曲线。熔接线可以影响零件的性能。形成熔接线时流动前沿的温度应在材料的工艺参数范围内，这一点很重要。温度过低将产生瑕疵区域。如何研究它？
从“方案任务”窗格的“结果”部分选择“熔接线”。
比例条表示熔接线的角度。我们感兴趣的是流动前沿在当时的温度。
单击
“图形属性”。选择“加亮”选项卡。在“颜色”框中，单击
“浏览”按钮，然后从显示的“选择结果”对话框中选择“流动前沿温度”。单击“确定”两次。
从比例条可以看出，当形成熔接线时，流动前沿的温度在大约 215–220°C 的范围内。我们需要将此结果与材料工艺属性进行比较。
在“方案任务”窗格中的
（“选择材料”）上单击鼠标右键，然后从菜单中选择“详细信息”。从“推荐工艺”选项卡中，您可以看到材料的“熔体温度范围（推荐）”为 180-260°C。流动前沿的温度不应导致模具中出现弱点。
