创建新 P&ID 特性映射的步骤

在项目期间添加新 P&ID 特性时，可将其映射到对应的 Plant 3D 特性。

1. 在“项目设置”树状图中，展开“Plant 3D DWG 设置”。单击“P&ID 对象映射”。
2. 在“P&ID 对象映射”窗格的“P&ID 类别”下，展开树，然后单击添加了特性（例如，“闸阀”）的 P&ID 对象。

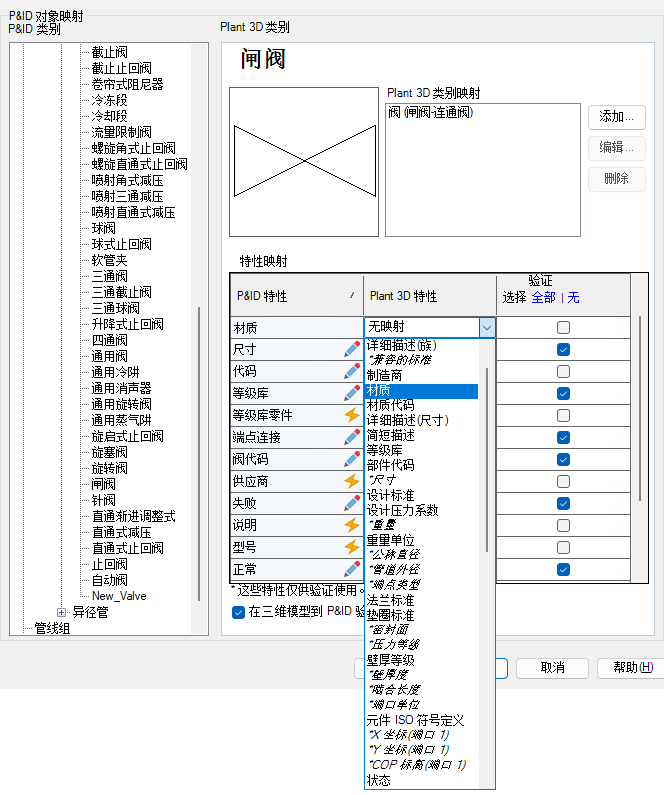

3. 在“P&ID 对象映射”窗格“Plant 3D 类别”下的“特性映射”表中，执行以下操作：
   • 在“P&ID 特性”列中，找到已添加的特性（例如，“材质”）。
   • 在“Plant 3D 特性”列中，单击对应的 3D 特性（例如，“材质”）。

     “特性映射”表会显示各个图标。这些图标指示相应特性是处于获取模式还是替代模式。

     • 对于处于替代模式的特性
       1. 从下拉列表中，为映射选择适当的值。
       2. Alt + 单击可将所有特性重置为获取模式。
     • 对于处于获取模式的特性
       1. 单击该图标以在编辑映射之前切换到替代模式。
       2. Alt + 单击可替代所有特性。
4. 单击“确定”。
