视图到图纸定位和自动放置

当您有许多类似的平面方向视图,并且希望它们在图纸之间对齐并保持协调时,“视图到图纸定位”非常有用。或者,您希望将典型布局(例如建筑墙部分)放置在多张图纸的相同偏移处。

使用保存的视图位置

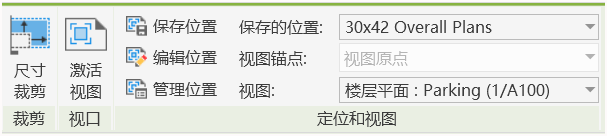

选择放置的视图后,请使用“修改 | 视口”选项卡 “定位和视图”面板命令来保存、编辑和管理图纸上的位置。

保存位置

若要保存图纸上的视图位置,请单击“修改 | 视口”选项卡 “定位和视图”面板 “保存位置”,或使用右键单击菜单。

可以将保存的位置指定给任意数量的视图,以保持它们在图纸之间的协调:

要在指定给“保存的位置”时跨图纸对齐视图,请在“定位和视图”面板中使用“视图锚点”设置:

视图原点:

“中心”、“左上”、“右上”、“右下”、“左下”选项:

编辑位置

若要修改“保存的位置”,请单击“定位和视图”面板中的“编辑位置”,或使用快捷菜单。这将进入编辑模式,在该模式下可以修改放置视图的位置,也可以修改指定的“视图锚点”选项(如果需要)。完成后,单击“完成”保存更改,或单击“取消”退出编辑模式而不保存更改。

完成后,将协调指定给同一“保存的位置”的所有其他放置视图。

“交换图纸上的视图”集成

现有的“交换图纸上的视图”功能已集成到这些工作流中,如下所示:

Revit 支持交换到指定给“保存的位置”的视图。

管理位置

单击“定位和视图”面板中的“管理位置”以打开“管理位置”对话框,其中列出了当前模型中的所有“保存的位置”。您可以使用它来重命名和删除“保存的位置”。

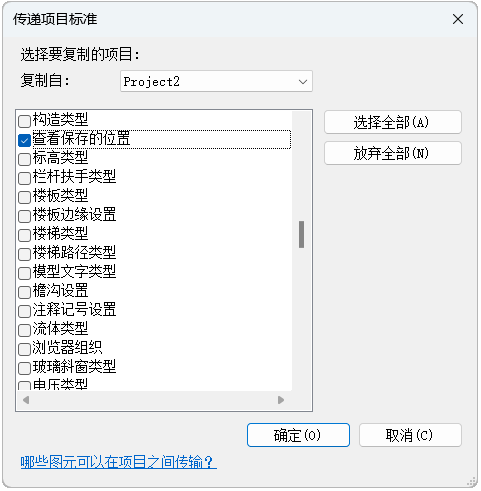

传递项目标准

可以使用“传递项目标准”在模型之间传递“保存的位置”查看“保存的位置”。

这会将所有“保存的位置”转移到指定的模型中。Revit 将检查匹配的“保存的位置”名称以及每个名称中定义的值,并提示覆盖(如果适用)。

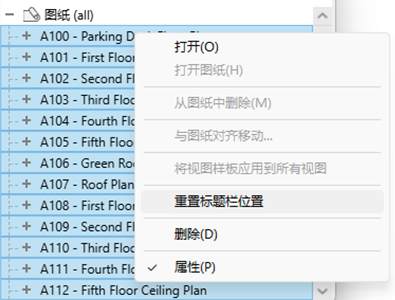

重置标题栏位置

使用“重置标题栏位置”可将图纸上放置的标题栏实例移回默认原点。

当在项目浏览器中选择多个标题栏实例或多张图纸时,此命令可用。

可以显示在多张图纸上的视图的行为:

指定给视图的“保存的位置”的视图标题行为:

对于指定给“保存的位置”的视图,有两个选项可用于在更改视图位置时自动更新视图标题。现有的保留标题位置视口类型参数确定此行为:

无论参数设置如何,视图标题始终可以手动调整。
