将建筑从物理转到分析模型可自动执行大多数结构图元的分析模型。
某些图元（即使创建为 Revit 结构对象）不需要在分析模型中表示（例如女儿墙、隔墙等）。
当自动化工具分析选择中的所有结构图元时，隔离要为其创建分析表示的结构图元非常重要。
可自动执行分析模型创建过程的物理图元
- 结构柱：垂直柱和斜柱。
- 结构框架：直线梁和弧形弯曲梁。
- 楼板
- 基础底板
- 墙：直线墙。
注： 无法自动创建样条曲线梁和弯曲墙。只能手动创建它们，最好在自动生成其他结构图元的分析表示之后。
物理图元及其关联的分析表示
自动化操作可为每个结构物理图元创建一个关联的分析表示，其形式为线性图元的分析构件或平面图元的分析面板。

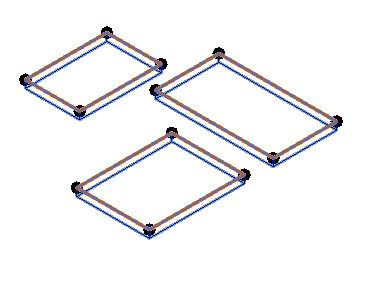

注： 对于具有多个闭合轮廓的楼板，自动化过程将为每个闭合轮廓创建关联的分析模型。
创建的分析图元的默认位置为：
- 按线性图元的几何轴。
- 通过结构墙的中间。
- 在楼板/基础底板的顶部。
分析构件从其物理对应对象继承的属性包括：
- 材料
- 结构角色
- 横截面：以“族”和“类型”的形式。
- 横截面旋转。
分析面板从其物理对应项继承的属性包括：
- 材料
- 结构角色
- 结构层厚度
分析表达简化
Physical to Analytical for Building 2025.2 在创建分析表示时会评估某些物理模型的特性：
- 物理图元中结构连接所生成的剪切将被忽略：

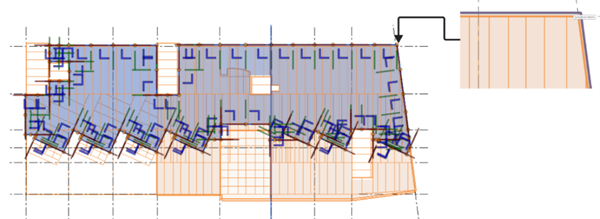

- 物理楼板和基础底板的分析面板基于相应物理图元的精确轮廓创建。
