邊圓角和外圓角分為三種行為類型:「固定」、「變動」和「縮進」。
「圓角」指令使您可以輕鬆將不同半徑和條件的圓角和外圓角,做為一個特徵進行套用。「性質」面板提供圓角類型、選取模式和選集,以執行強大的圓角作業。對於每種圓角類型,您可以擁有多個大小不同的選集。
若要取得有關「性質」面板常用控制的更多資訊,請參閱〈關於「性質」面板〉。

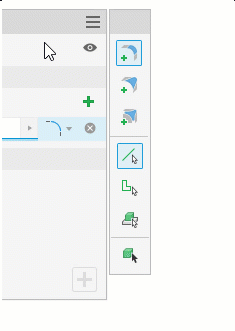

「圓角」性質面板側邊停靠有一個工具選項板。如果需要,您可以將其拖走並分離兩者。若要重新連接,請按住其中之一並拖到對方附近,然後在出現藍色邊後釋放滑鼠按鈕。當游標靠近「性質」面板時,工具選項板將鎖點的那一側會亮顯。
工具選項板控制可讓您在一個指令階段作業中,加入多個圓角大小和類型:
當值與特徵的其他方面發生衝突時,警告徽章會顯示在「性質」面板和抬頭顯示 (HUD) 中。將游標懸停於徽章上,可檢視工具提示資訊。例如,在下圖中,兩條變動圓角邊相互衝突。邊 1 位置值 (1) 與邊 2 位置值 (0) 衝突,因為兩點重合。值會重疊。
按一下「3D 模型」頁籤 「修改」面板
「圓角」
。

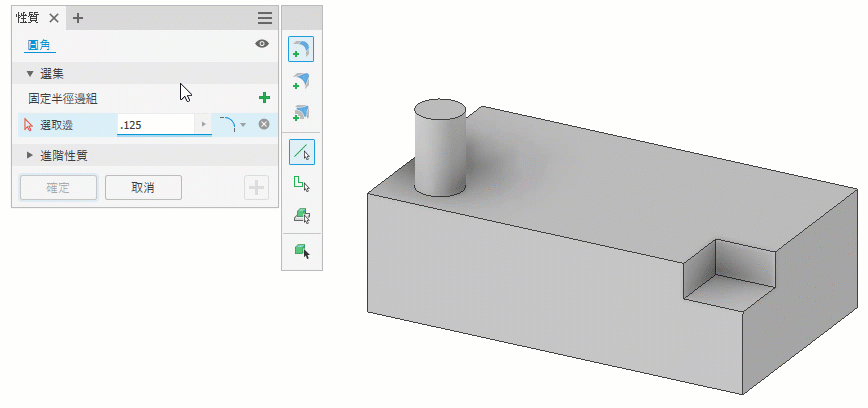

在「性質」面板中,「固定半徑邊組」 會立即處於作用中。您可以先選取邊、修改參數或變更選集類型,然後再選取邊。
切換「選取優先度」,以細化您選取的方式:

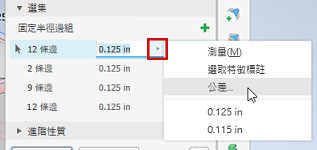

使用圖元區操控點、圖元區值編輯器或「性質」面板欄位,指定圓角半徑。若要將公差套用至圓角半徑,請按一下值欄位中的箭頭,並選取「公差...」。然後,在對話方塊中設定所需的公差類型和值。
選取連續性偏好:
套用與相鄰面相切的相切 (G1) 圓角。
套用與相鄰面曲率連續的平滑 (G2) 圓角。套用此選項會逐步發生曲率變更,並在面之間產生更平滑、從審美觀點來看更令人滿意的轉移。
套用與相鄰面曲率連續的反轉圓角。使用「反轉圓角」選項,在凸形圓角與凹形圓角之間切換。
進階性質 - 視需要選取或清除選項。
按一下「確定」,以完成並關閉「性質」面板。按一下 「套用」,以繼續套用圓角和外圓角。

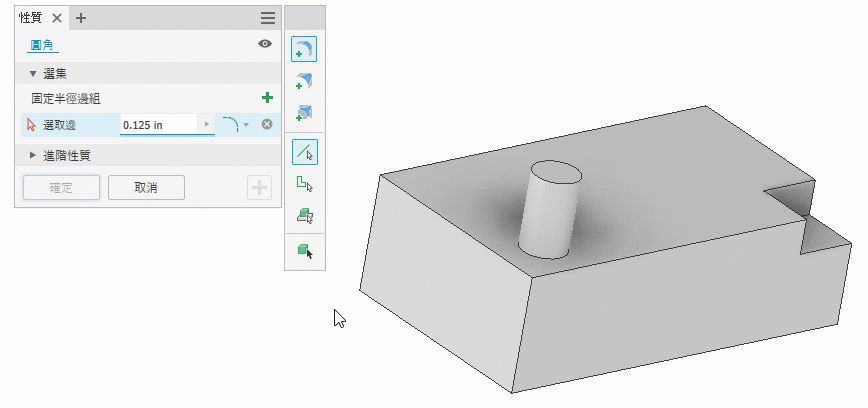

在三條邊或更多固定半徑邊相交於同一頂點處,您可以建立轉角縮進。
按一下「3D 模型」頁籤 「修改」面板
「圓角」
選取相交邊。
在「固定半徑邊組」中,指定圓角大小。
在工具選項板中,按一下 「加入轉角縮進」。「性質」面板會展開,以顯示其他輸入欄位。
在圖元區中,選取邊相交的頂點。
在「轉角縮進行為」中,指定縮進距離。可以為每條邊指定值。您可以使用 Tab 移至下一個欄位,使用 Shift+Tab 移至上一個欄位。
或者,選取「最小」選項,以允許指令為指定的頂點選集定義允許的最小縮進。「最小」一般提供最平滑的轉移,並可增加解析較難縮進圓角的成功率。
(可選) 指定進階性質。
按一下「確定」,以完成並關閉「性質」面板。按一下 「套用」,以繼續套用圓角和外圓角。
選取一條或多條邊,並為每條邊的起點和終點指定不同的半徑。您也可以加入中間點,讓每一點都有不同的半徑和邊上的位置。最後,選取邊連續性類型。
按一下「3D 模型」頁籤 「修改」面板
「圓角」

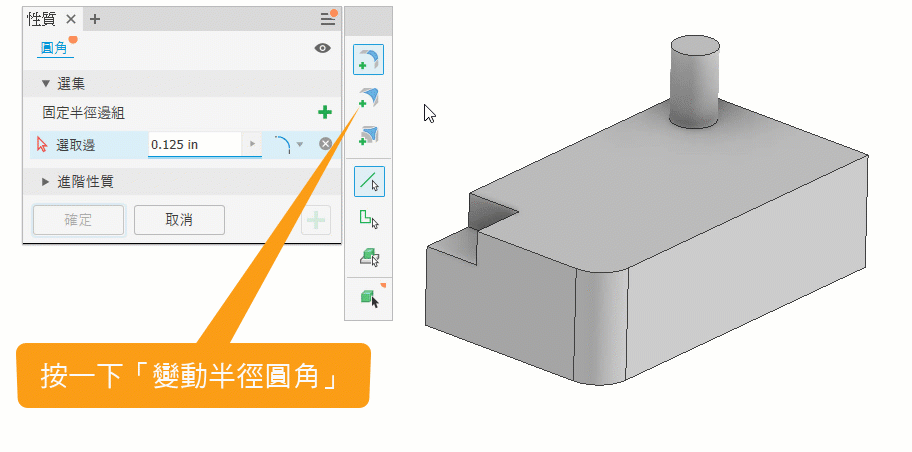

在「性質」面板工具選項板中,按一下 「變動半徑圓角」。「性質」面板會展開,以顯示其他輸入欄位。
在圖元區中,選取要建立圓角的一條或多條邊。選取多條邊後,它們將填入「性質」面板中的表格。可以重調「半徑」欄大小,並可排序「位置」欄位,邊會保持分隔。
若要為邊加入中間點,請在所選邊上的近似點位置暫停游標。按一下以加入點:在「性質」面板中,點會根據位置值進行排序。點表格位置會根據位置值更新。您可以使用 Tab 移至下一個欄位,使用 Shift+Tab 移至上一個欄位。
或者,在「性質」面板中,按一下「加入點」。會將該點放置於邊的中點,並選取半徑以進行編輯。若要從「性質」面板表格中刪除點,請執行以下其中一項作業:
您可以在加入中間點時輸入其半徑和位置,或加入任意數量的中間點,然後在「性質」面板中編輯點表格。
指定連續性類型。若要讓邊具有不同的連續性類型,請按一下 為每種類型建立不同的選集。
指定要使用的進階性質。
平滑半徑轉移。建立在點之間具有漸層混成轉移的圓角。此轉移是切線 (在點之間沒有變更率)。
清除勾選方塊,以建立在點之間具有線性轉移的圓角。
按一下「確定」,以完成並關閉「性質」面板。按一下 「套用」,以繼續套用圓角和外圓角。

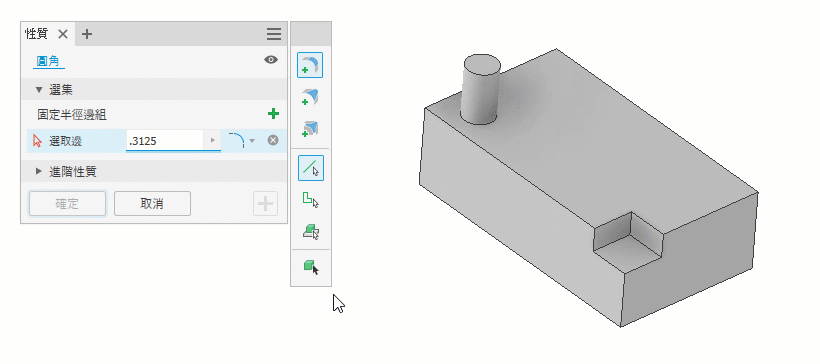

如果是實體或多重本體實體,請將圓角和外圓角套用至所有邊。或者,在每條邊都有半徑參數時,僅套用圓角或僅套用外圓角。一次只能定義一個實體選集。使用「套用」建立多個具有不同圓角值的實體。在組合環境中不可用。
按一下「3D 模型」頁籤 「修改」面板
「圓角」
。
在工具選項板中,按一下 「實體選取」模式。如果僅有一個實體,則會自動選取該實體。對於多重本體零件,請選取目標實體。
在「實體」選取器列中,指定如何處理實體本體的所有可用邊:
如果未自動選取目標實體,請進行選取。圓角和外圓角會在圖元區中顯示特徵預覽。
在「性質」面板中,將游標暫停在其中一個選集上,可看到參與邊亮顯。依需要調整半徑設定。如果您只想建立外圓角或圓角,可以清除其中一個選集。
按一下「確定」,以完成並關閉「性質」面板。按一下 「套用」,以繼續套用圓角和外圓角。
利用邊組功能,只需一步就能建立多個圓角。
使用下列其中一種方法顯示特徵性質面板:
在「性質」面板中,或使用圖元區操控點變更定義值。若要從邊變更為面或全圓圓角,需要刪除並重新建立圓角。
按一下「確定」,以完成並關閉「性質」面板。按一下 「套用」,以繼續套用圓角和外圓角。
為便於在下面進行參考,Real Value Edit Controls (實數值編輯控制) 以縮寫形式 RVEC 表示。
變動圓角集
變動集行為

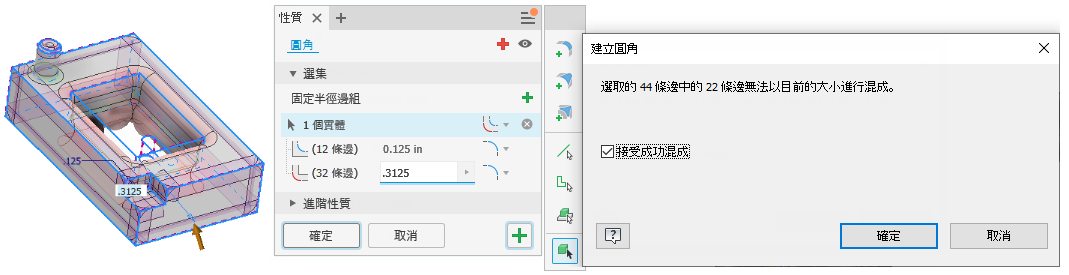

有時,可能會顯示訊息,說明無法混成選取的邊。最常見的情況是選取的邊過多,或其中一組邊無法使用指定的值。
發生此類錯誤時,請嘗試以下兩種方法之一來解決此問題:
在極少情況下,可能會出現指定大小無效的情況,解決方案是以迭代方式減小大小,直到成功為止。
