在板金中使用凸緣
凸緣可以沿邊或迴路，或與既有面相同。
新增功能：2025

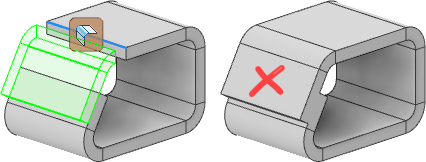

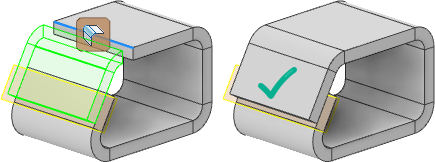

如果面合併，請嘗試使用偏移平面來定義凸緣。
沿邊或邊迴路建立凸緣

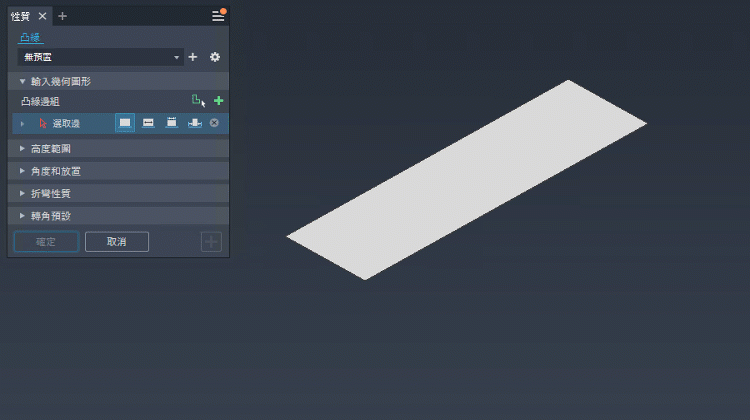

您可以按指定角度，將板金面和折彎連接至既有板金面。建立凸緣時，凸緣會使用預設參數、上次使用的值或預置，沿您選取的邊進行預覽。

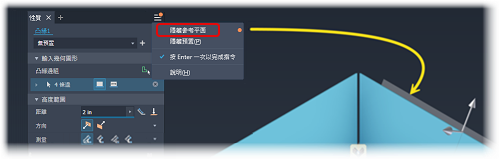

如果在建立凸緣的過程中不想看到轉移參考平面，您可以變更顯示偏好。按一下「性質」面板 「進階設定」功能表 (右上角)，然後選取「隱藏參考平面」。
將游標懸停在任何輸入欄位上，以查看參數及其值。
在功能區上，按一下「板金」頁籤
「建立」面板 「凸緣」
。(可選) 使用您從先前的凸緣特徵建立的預置。
在「凸緣邊組」中的「輸入幾何圖形」群組，執行以下其中一項作業：

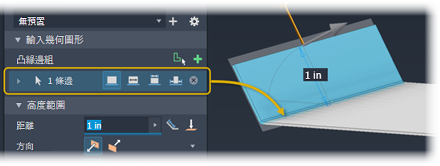

依預設，「邊選取模式」處於作用中狀態，請選取一條或多條邊，以在其上建立凸緣。

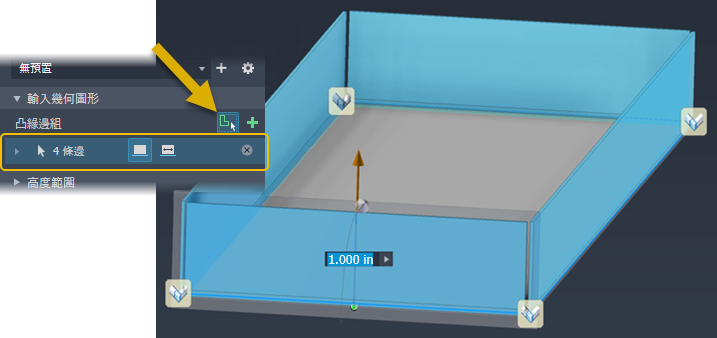

若要沿邊迴路建立多個凸緣，請按一下
「迴路選取模式」，然後選取一個迴路。

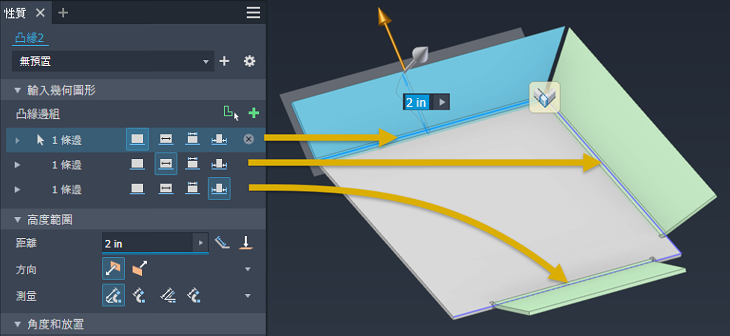

邊組由一條或多條邊組成。特徵中的每個邊組都有每邊參數和特徵參數 (高度、角度和寬度)。對於迴路邊組，所有邊均使用相同的邊參數。

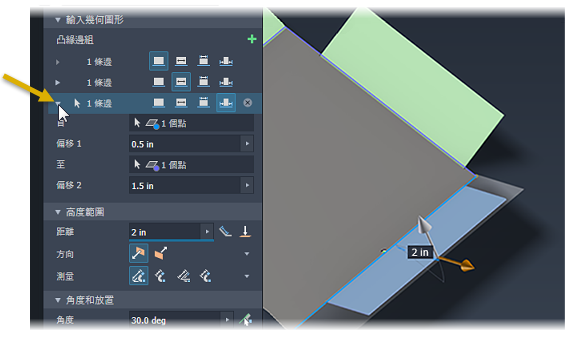

展開邊組和組成邊組的邊，以存取其參數。

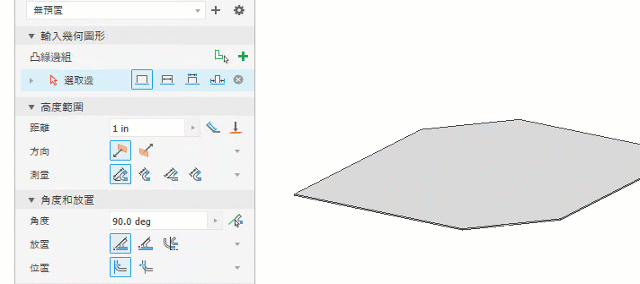

選取要使用的邊選項，從
「邊」、
「寬度」、
「介於」和
「偏移」中進行選擇。然後，展開邊列以顯示要修改的參數。
注意事項: 變更凸緣邊選項時，會顯示該類型的其他輸入控制，以更好地控制凸緣輸出。

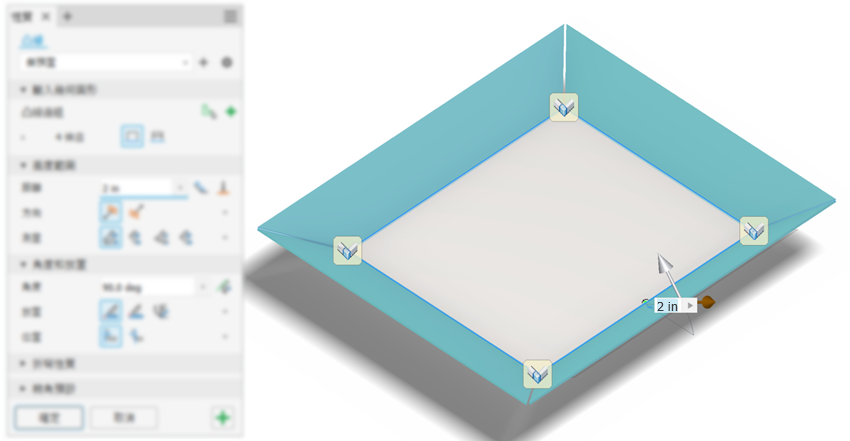

使用特徵操控點，隱含地調整凸緣角度和高度。按一下操控點會顯示圖元區輸入欄位，您可以使用該欄位明確指定值，或在「性質」面板中指定值。
在「高度範圍」群組中，您可以執行以下作業：
在「距離」欄位中按一下，然後輸入值。

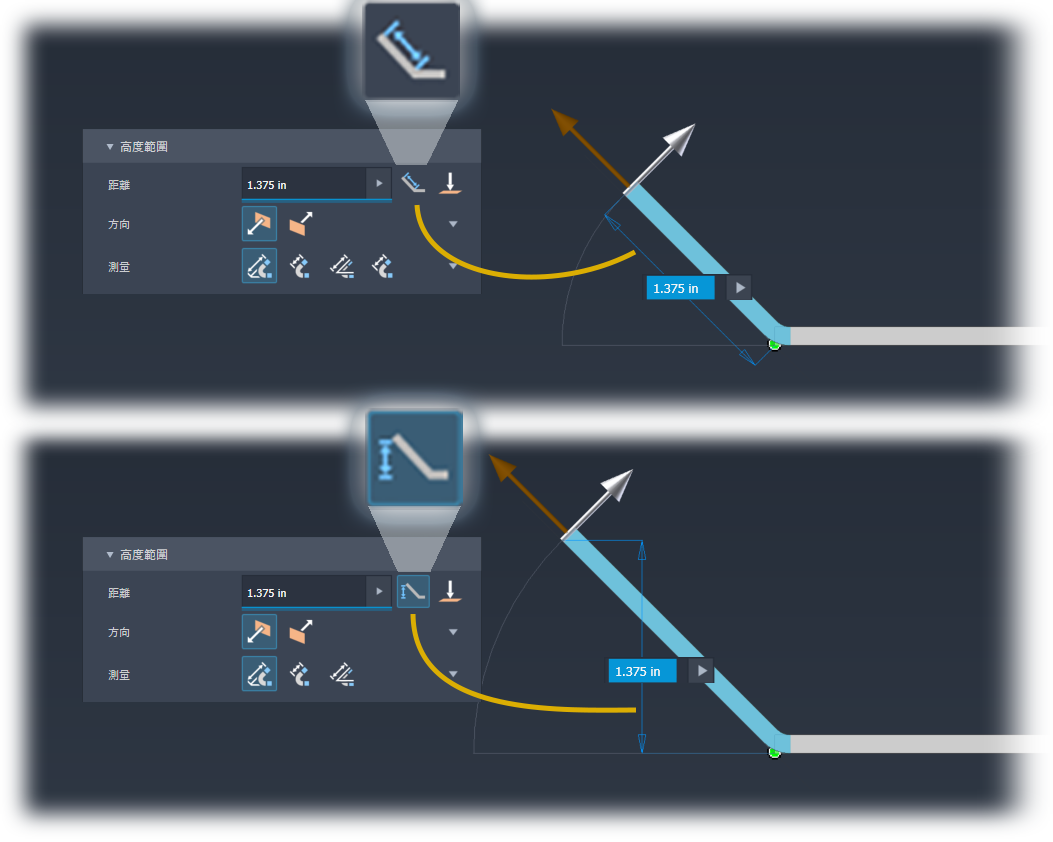

選取「對齊」(預設)或「正投影」，以將距離套用至邊方向。

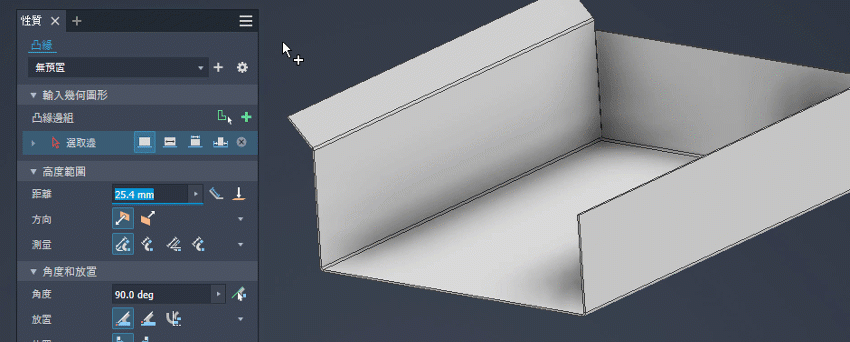

選取「至」，並指定一個頂點 (點) 來定義凸緣高度。
針對「方向」，選取凸緣所在板金面的一側。
針對「測量」，選取測量方式：從
兩個外側面的交點、
兩個內側面的交點、
選取的邊或
相切平面中進行選擇。
在「角度和放置」群組中，指定以下內容：
輸入角度值。該欄位接受數字輸入、公式、參數或測量值。

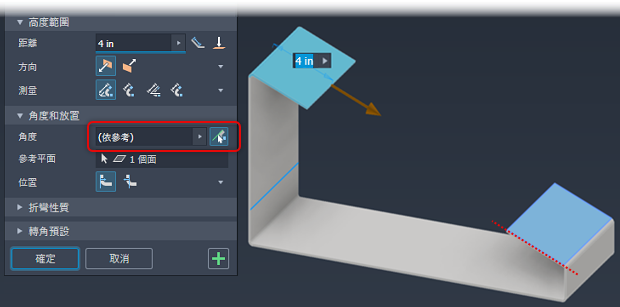

將「凸緣角度」選項設定為「依參考」，然後選取面以建立共平面凸緣。相鄰凸緣長度會進行調整，以滿足共平面條件。
如果您不希望折彎的外部面與所選邊對齊，請指定折彎相對於所選邊的位置。
在「折彎性質」群組中，指定您要使用的折彎半徑、展開規則、離隙造型和折彎轉移。您可以使用明確的值或方程式修改某些參數，或接受預設設定。
在「轉角預設」群組中，設定「自動斜接」選項、「轉角造型」和「轉角離隙」。從對應的清單中選取轉角選項。

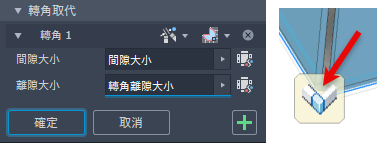

在圖元區中，對於多邊凸緣，您可以透過「轉角取代」指定個別轉角參數。按一下轉角圖像，以在「性質」面板中填入轉角。然後，修改離隙、造型、間隙大小和離隙大小的轉角設定，以符合您的需求。
若要啟用間隙和離隙大小欄位，請按一下欄位旁邊的
「預設」圖示。
- 若要加入更多凸緣，請按一下「套用」。完成後，按一下「確定」。

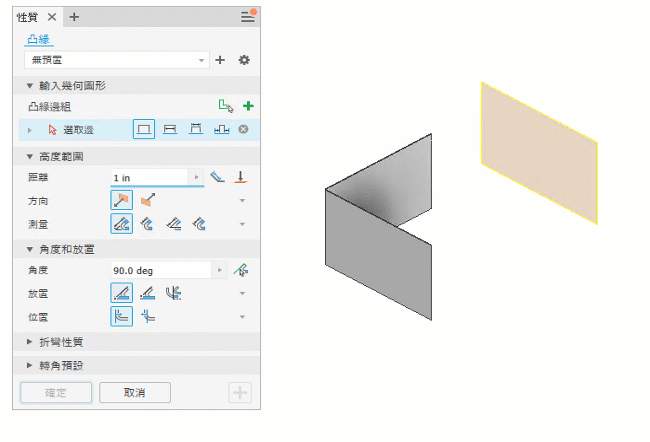

建立與面或平面對齊的凸緣
您可以按與所選特徵相符的角度，將板金面和折彎連接至既有板金面。建立凸緣後，凸緣會沿使用預設參數選取的邊進行預覽。
將延伸或修剪原始面，以將凸緣貼附至參考平面。
在功能區上，按一下「板金」頁籤
「建立」面板 「凸緣」。依預設，「邊選取模式」處於作用中狀態，請選取邊。
在「高度範圍」下拉式清單中，執行以下其中一個作業：
- 針對「距離」，輸入其下方下拉式清單中的一個值。
- 選取「至」並指定定義凸緣高度的幾何圖形。
- 修改「方向」和「測量」設定，以符合您的需求。
- 若要變更凸緣所在的板金面側，請按一下「翻轉」。
在「角度和放置」中，針對「角度」指定以下內容：
將「凸緣角度」選項設定為「依參考」，以符合所選平物面、平面曲面、原點平面或工作平面的角度。
選取參考面或平面。
將「折彎位置」設定為「參考平面內側」或「參考平面外側」。
指定折彎半徑或接受預設「折彎半徑」參數。
如果不是兩個外部面的相交處，請指定要從其測量高度的基準。
若要繼續加入凸緣，請按一下「套用」。若要結束凸緣建立，請按一下「確定」。
使用「鏡射」建立對稱凸緣
建立相同對稱凸緣的一種方法是使用「鏡射」指令。
首先，建立在原點平面或工作平面兩旁對稱的面。
建立要鏡射的凸緣和其他特徵。
啟動「鏡射」指令。選取您要鏡射的所有特徵，選取鏡射平面，然後按一下「確定」完成選取。
建立下一組要鏡射的凸緣和其他特徵。
啟動「鏡射」指令。選取您要鏡射的所有特徵，選取鏡射平面，然後按一下「確定」完成選取。
完成後，請關閉鏡射平面的可見性。
若要取得更多資訊，請參閱：「凸緣」性質面板參考
