匯入 Revit 模型做為 AnyCAD 參考模型

瞭解如何使用將 Revit 資料與 Inventor 設計配合使用的不同模式。

新增功能：2025.1

匯入模式

有兩種模式可將 Revit 模型與 Inventor 配合使用：「參考」和「轉換」。兩者皆涉及 Revit 3D 視圖的匯入。請選擇符合您需求的模式。

關於 3D 視圖

若要瞭解 Revit 3D 視圖，以及如何準備這些視圖以獲得最佳匯入體驗，請參閱〈AnyCAD Revit 最佳實踐〉。

匯入 Revit 檔案時，會出現下列情況：

• Revit 的 Z 軸線與 Inventor 的 Z 軸線對齊。建立新的 Inventor 組合時，其 Z 軸線顯示為向上方向。
• 初次開啟期間，Revit 模型的內部原點位於 Inventor 原點處。
• Revit 顏色指定有對應的 Inventor 外觀顏色。更新時會保留在 Inventor 中完成的顏色取代。不會使用材質貼圖。

關於匯入模式

• 參考
  • 保持與來源 Revit 模型的關聯性。Revit 模型變更時，Inventor 模型會收到通知。此時，您可以選擇更新模型。參考 Revit 模型會做為次組合匯入至 Inventor 組合。
  • 唯讀檔案。對來源 Revit 模型所做的變更必須在 Revit 中完成。
  • 對於參考模型，您可以：
    • 變更在 Inventor 中參考的 3D 視圖。瀏覽器節點會顯示附加視圖名稱的 Revit 檔名，以便於識別參考的視圖。
    • 將 Inventor 元件約束至來源模型幾何圖形。
    • 將來源模型幾何圖形投影至 Inventor 模型。
    • 隱藏來源模型元件。
    • 抑制或中斷主檔案與參考檔案之間的連結。
  • 包含在組合中，沒有獨立的檔案。Revit 元素是頂層 Inventor 文件中包含的內部文件。內部文件無法單獨存取。
• 轉換
  • 建立與 Revit 元素對應的一般 Inventor 檔案。可以對檔案進行任何修改，或刪除檔案。
  • 不會保持與來源模型的關聯性。會忽略對來源 Revit 模型所做的變更。

匯入 Revit 檔案做為關聯式參考模型

匯入 CAD 檔案的存取點如下：

• 「開始」頁籤 「啟動」面板 「新建」「匯入 CAD 檔案」
• 「檔案」頁籤 「開啟」「匯入 CAD 檔案」
• QAT (快速存取工具列) 「開啟」
• 在組合文件中：「組合」頁籤 「元件」面板 「放置匯入的 CAD 檔案」

1. 「開始」頁籤 「啟動」面板 「新建」「匯入 CAD 檔案」

2. 在「開啟」對話方塊中，導覽至要匯入的共用 Revit (*.rvt) 模型，並加以選取。

   「開啟」對話方塊會顯示縮圖檢視，以及最近用來修改資料的 Revit 版本。



3. 按一下「開啟」。開啟過程中，「匯入」對話方塊的下半部會顯示反饋。

   開啟檔案可能需要幾分鐘，具體取決於 Revit 檔案大小。

4. 在「匯入」對話方塊中：



   1. 在「選項」的「匯入類型」區段中，選取「參考模型」(預設)。

   2. 在「選取」區段 「3D 視圖」清單中，選取要匯入的 3D 視圖。預覽上方會列示要匯入的 Revit 元素數目。

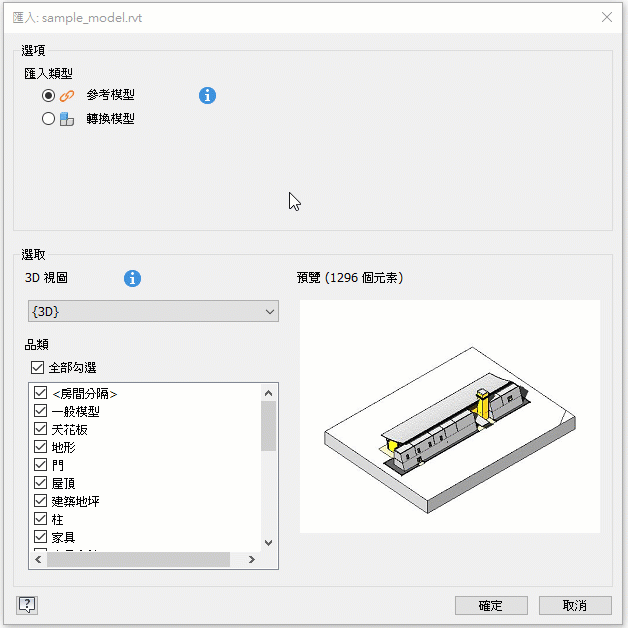

   3. 對於選取的視圖，會在視圖下拉式清單下顯示依字母順序排序的品類清單。品類清單內容以所選 3D 視圖為基礎，並僅包括具有可見元素的品類。必須在 Revit 的 3D 視圖中設定可見性。如果某品類中的元素可見，則編輯視圖時會包括該品類。

      注意事項: 品類的更多資訊
      • 系統會記住品類選取情況。
      • 無論元素可見性如何，都不會匯入排除的品類。
      • 如果排除的品類中沒有可見元素，則會從排除的品類清單中刪除該品類。如果稍後將該品類中的元素設為可見，則編輯視圖時，該品類將顯示在清單中。
      • 如果編輯 Revit 視圖並變更元素可見性，則在 Inventor 更新視圖時，會移除不再可見的元素並匯入新的可見元素。
      • Inventor 不會使用某些品類及其元素，因此不會匯入它們。例如，樓層、相機等。

   4. 使用「全部勾選」選項可快速清除清單，以便您可以僅勾選幾個要包括的品類。

   5. 勾選「包括連結檔案」方塊，以在匯入過程中包括所有連結的檔案。請注意，如果沒有連結檔案，則此選項會停用。

   6. 勾選「包括連結檔案」方塊，以在匯入過程中包括所有連結的檔案。請注意，如果沒有連結檔案，則此選項會停用。

   7. 變更 3D 視圖會重置品類清單。系統不會記住先前的視圖和選取情況。

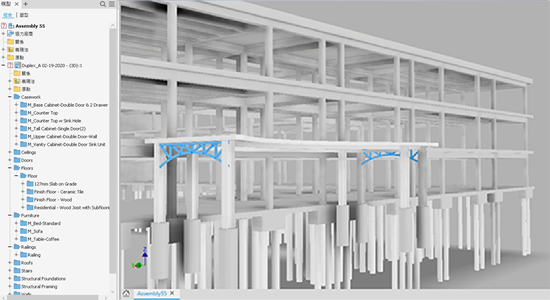

5. 按一下「確定」。模型會以 Z 軸線做為向上方向匯入為次組合。您可以在 Inventor 組合中，放置 Revit 模型的一個或多個例證。

參考模型在匯入至 Inventor 組合之後，會顯示與 Revit 檔案相同的名稱並附加視圖名稱。

變更參考模型中的 3D 視圖

1. 在瀏覽器中，於 Revit 模型節點上按一下右鍵，然後按一下「編輯匯入」。
2. 在「匯入」對話方塊的「3D 視圖」清單中，選取所需的視圖。
3. 按一下「確定」。

更新參考模型

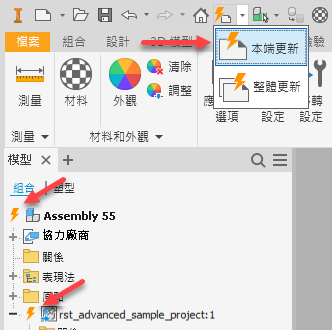

在以下情況下，瀏覽器節點旁邊會顯示更新通知 (閃電圖示)：

• 來源 Revit 模型已修改

• 組合中使用的 Inventor 元件已修改



看到閃電圖示時，按一下「本端更新」指令，即可套用所有待決變更 (包括 Revit 模型和 Inventor 元件)。更新可能會影響相依項 (例如約束和自適應零件)。

使用「轉換」模式，將 Revit 模型做為 Inventor 元件匯入

匯入 CAD 檔案的存取點如下：

• 「開始」頁籤 「啟動」面板 「新建」「匯入 CAD 檔案」
• 「檔案」頁籤 「開啟」「匯入 CAD 檔案」
• QAT (快速存取工具列) 「開啟」
• 在組合文件中：「組合」頁籤 「元件」面板 「放置匯入的 CAD 檔案」

1. 「開始」頁籤 「啟動」面板 「新建」「匯入 CAD 檔案」

2. 在「開啟」對話方塊中，導覽至要匯入的共用 Revit (*.rvt) 模型，並加以選取。

3. 按一下「開啟」。開啟過程中，「匯入」對話方塊的下半部會顯示反饋。

4. 在「匯入」對話方塊中：

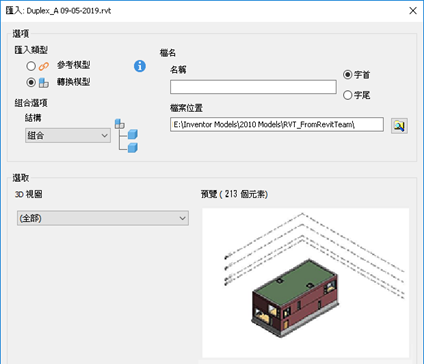

   1. 在「選項」的「匯入類型」區段中，選取「轉換模型」。
   2. 選取「組合選項」，以指定所轉換 Revit 模型的結構方式。選擇以下其中一項：
      • 組合 - Revit 元素會做為次組合和零件複本匯入到主組合下。一般而言，每個 Revit 元素都是一個複本。採用此格式時，個別 Revit 元素會使用其 Revit「品類」、「族群」和「類型」來分組到不同資料夾。
      • 多重本體零件 - Revit 元素會做為本體匯入到單一 Inventor 零件下。
      • 複合零件 - Revit 元素會做為曲面匯入到單一 Inventor 零件下。
   3. (可選) 在「檔名」區段中，為建立的 Inventor 模型指定字首或字尾。
   4. 指定或瀏覽至檔案位置預設檔案路徑與 Revit 檔案的位置相同。

5. 在「選取」區段 「3D 視圖」清單中，選取要匯入的 3D 視圖。預覽上方會列示要匯入的 Revit 元素數目。

6. 按一下「確定」。轉換的模型會以 Z 軸線做為向上方向匯入為組合中的頂層節點。您可以在 Inventor 組合中，放置 Revit 模型的一個或多個例證。

Revit 模型在匯入至 Inventor 組合之後，會顯示與 Revit 檔案相同的名稱。

在「模型」瀏覽器中比較匯入結果

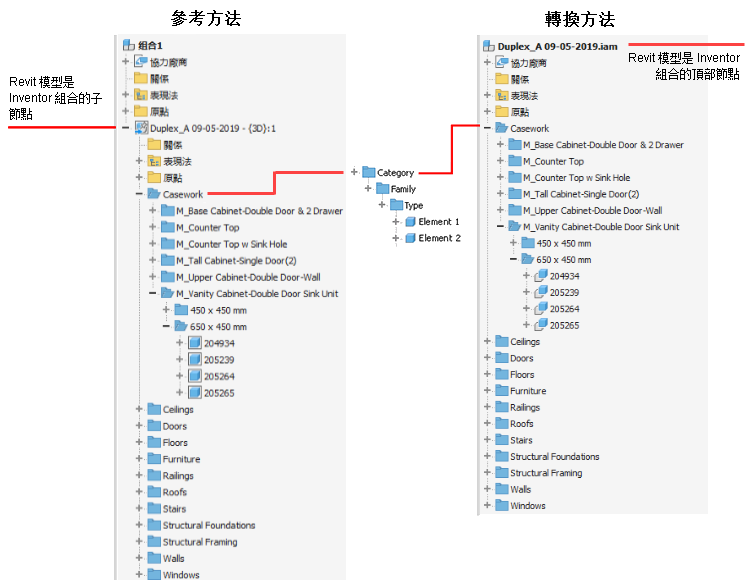

模型瀏覽器會根據使用的方式以不同方式植入內容。下圖比較了兩種匯入模式的瀏覽器：

Revit 檔案移轉

匯入程序使用最新版本的 Revit Core Engine (RCE)。在您匯入 Revit 模型時，RCE 必須將其移轉至最新版本。Revit 會呼叫此程序以「升級」檔案。此程序發生在記憶體中，檔案本身不會修改。但是，此程序很耗時。如果可以，請使用最新版本的 Revit 儲存 (和升級) RVT 模型，以便 Inventor 可以更快匯入模型。

此外，在移轉某些 RVT 模型期間可能會收到警告或錯誤。警告訊息會展示在 Inventor 瀏覽器頂部的轉換報告中，但匯入會完成。錯誤訊息會展示為蹦現式視窗，且匯入會失敗。
