將模型匯出至 RVT (Revit 格式)

新增功能：2022、2025、2026

您可以將組合模型的版本匯出為 RVT 檔案。Revit 模型不需要在設計中使用模型中的製造層級詳細資料。可以有效使用近似值來說明體積、位置、間隙和裝配點。

需要安裝相符的 Revit Core Engine (RCE)，才能匯出為 RVT。選取輸出版本時，如果未安裝相符的 RCE 或 RCE 需要更新，則系統會提示您安裝或更新。在安裝期間，您可以繼續在 Inventor 中處理任何非 Revit 相關設計。在某些情況下，系統可能會要求您重新啟動 Inventor。

存取點

• 「檔案」「匯出」「RVT」匯出至 Revit

• 「環境」「BIM 內容」「RVT」面板 「簡化並匯出」匯出至 Revit。

  注意事項: 當模型處於快速模式時，「匯出至 RVT」功能會停用。在功能區中，按一下「完整載入」以啟用「匯出至 RVT」功能。

設置模型

請考量使用「BIM 內容」工具來增強匯出的 RVT 檔案，使其在 Revit 中更加有用。以下工具可用與 RVT 輸出搭配使用：

• 放置 - 使用「放置」，選取 Inventor 模型方位和插入點，使其與匯出 RVT 檔案中選取的 Revit 位置保持一致。

  注意事項: 如果未使用「放置」，匯出程序會查看 Inventor ViewCube 上方和 Inventor 的 Y 軸線。如果 Y 軸線互垂於上平面，則會旋轉模型，使 Inventor Z 軸線互垂於 ViewCube 上平面。

• 包括性質 - 顯示您可以包括在匯出中的性質，以便更好地控制所共用的內容。從文件中顯示的「自訂 iProperty」、「例證性質」、「標準 iProperty」和「Factory 性質」進行選取。

• 簡化並匯出 - 是「BIM 內容」工具中的替用「簡化」存取點，可便於匯出 RVT 檔案。

將 Inventor 組合匯出為 RVT 格式

開啟組合模型後：

1. 在「檔案」功能表 「匯出」 中，按一下「RVT」。即會顯示「簡化」性質面板。

2. (可選) 選取要使用的內建預置。系統提供四個內建預置，您也可以自行建立預置。

   • 移除最小詳細資料 (小型零件和特徵) ：這些設定專用於移除小型零件和特徵，從而產生最詳細的模型。
   • 移除中等詳細資料 (中型零件和列示的所有特徵) ：這些設定專用於移除中等量的詳細資料。
   • 移除最多詳細資料 (將頂層元件取代為包裹) ：這些設定專用於移除最大量的詳細資料，從而產生非常基礎的造型。
   • 無簡化 ：相對於組合模型，該簡化版本具有完整保真度。所有詳細資料均顯示在模型中。
   秘訣: 選取接近您所需詳細程度的預置，然後使用「檢視包括的項目」和「檢視排除的項目」，快速選取剩餘的零件。對於不需要匯出至 RVT 的元件，這樣可以加快元件移除程序。

   可使用相同的方法建立您自己的預置。若要取得更多資訊，請參閱〈使用預置〉。

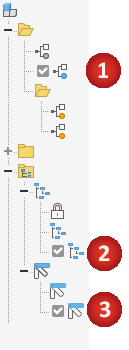

3. 「輸入」群組欄位會填入組合的目前狀態。您可以依需要對其進行變更。



   • 模型狀態。可以定義元件標註、特徵抑制或元件抑制。抑制的元件不會匯出至 RVT。

   • 設計視圖。可以定義元件可見性。不可見元件不會匯出至 RVT。按一下 「關聯式」選項，以連結設計視圖與簡化模型。此選項不適用於 [主要] 設計視圖。

     注意事項: 選取「關聯式」後，「排除元件」群組將不可用。元件變更僅來自設計視圖。

   • 位置。可以為活動性組合定義相對位置。選擇要在 Revit 模型中顯示的位置表現法。

4. 「取代為包裹」提供將元件取代為矩形或圓柱形的方法。當您按一下某個選項時，預覽會顯示以包裹呈現的零件。



   選項有：

   • 無：當您不使用包裹進行簡化時，請選取此選項。可以使用「排除元件」和「移除特徵」群組。
   • 一體化包裹：圍繞頂層組合建立包裹。結果不精確，可用於為設計開發「分隔」區域。選取此選項後，「排除元件」和「移除特徵」群組將隱藏。
   • 每個頂層元件：圍繞組合第一層級元件建立包裹。「排除元件」選取工具會顯示。「移除特徵」選取工具會隱藏。
   • 每個零件：為組合中的所有零件建立包裹。「移除特徵」選取工具會隱藏。

5. 排除元件：提供工具，用於選取要包括在簡化零件中或從其中排除的零件和元件。您可以：



   • 依選取排除零件 (預設) 或依大小排除零件。

     1. 按一下您要使用的選取優先度。選擇 「零件優先度」或 「元件優先度」。

     2. 若要選取所選項目的所有複本，請按一下 「所有複本」選項。

     3. 按一下選取器，並開始在圖元區中選取零件或元件。處於作用中狀態時，選取器的底部會出現藍色亮顯。



   • 依大小排除零件



     1. 選取「依大小排除零件」選項。

     2. 為邊界框指定最大對角線值。會移除邊界框內的零件或元件。使用以下其中一種方法來指定大小：

        • 在「最大對角線」編輯欄位中輸入值。
        • 按一下值欄位末尾的箭頭，可選取最近使用的值。
        • 按一下測量對角線邊界框按鈕 ，然後選取零件/元件以提供對角線值。

     3. 按一下您要使用的選取優先度。從以下類型中進行選擇：

        • 零件優先度
        • 元件優先度
        • 若要選取所選項目的所有複本，請按一下 「所有複本」選項。

     4. 依需要手動選取剩餘元件，以將其從簡化零件中排除。

        • 按一下 「檢視排除的項目」以顯示要移除的元件，或按一下 「檢視包括的項目」以查看包括在簡化模型中的元件。

6. 「移除特徵」提供一些選項，可讓您依類型或大小選取特徵，以從簡化零件中排除或保留在簡化零件中。特徵清單包括孔、圓角、倒角、型腔 (差集)、浮雕 (聯集) 和通道 (單一項目和多重項目)。



   對於列示的每種特徵類型，指定您要移除的特徵類型以及移除它們的方式：

   • 無 (預設)：不移除此類型的特徵。

   • 全部：移除此類型的所有特徵。

   • 範圍：移除所有等於或小於指定參數的特徵。指定一個值，以定義要移除的大小上限。

   • 保留：按一下選取器，然後從要移除的範圍中選取要保留的特徵。

   • 注意事項:* 特徵辨識規則允許最小的交叉部分，例如，孔也符合通道的定義。因此，某些在範圍外的孔可能會做為通道移除。若要解決此問題，您可以按一下「保留」，然後選取您要保留在簡化零件中的任何特徵。

   • 「亮顯」會將顏色套用至要移除的特徵。

7. 「輸出」提供選項，來為您的預期用途定義輸出類型和結構。



   • 類型：顯示輸出類型為 Revit 模型 (RVT)。

   • 樣板：設定要用於新 RVT 檔案輸出的 Revit 樣板檔。導覽至所需的樣板並加以選取。如果未選取任何樣板，則會使用系統預設樣板。

   • 版本：選取您要輸出至的 Revit 版本 (2023 和更高版本)。



     注意事項: 如果未安裝相符版本的 Revit Core Engine (RCE)，則系統會提示您進行安裝。在安裝期間，您可以繼續進行其他 Inventor 工作。安裝完成後，您可以再次使用「簡化」指令。
     重要: 如果更新舊版 RVT 輸出並使用清單中的更高版，則 RVT 輸出會移轉至更高版，並且僅能在新版 Revit 或更高版中開啟。

   • 名稱：使用預設檔名或指定您自己的檔名。預設使用組合名稱加上字尾。

   • 位置：設定匯出檔案的位置。

     注意事項: Inventor 會儲存匯出檔案的位置。若匯出的檔案之後被移動，將導致 Inventor 無法進行後續的關聯更新。

   • 結構

     • 一體化元素：輸出以一個元素表示簡化組合的 Revit 模型。此輸出選項不支援「包括性質」選項。

     • 每個頂層元件：以多個元素表示簡化模型中第一層級元件的 Revit 模型。

     • 僅零件：輸出一個 Revit 模型，其中包含多個元素，每個元素代表簡化模型中的一個零件。

     • 啟用更新：建立瀏覽器節點，可讓您編輯簡化並更新匯出的 RVT。預設為選取此選項。如果除選此選項，則不會建立瀏覽器節點，且不會保留匯出準則。對匯出檔案進行的任何更新都需要再次匯出模型。

       注意事項: 如果 Inventor 設計預期會變更，請選取「啟用更新」，這樣編輯簡化模型即可更新匯出的 RVT 檔案。

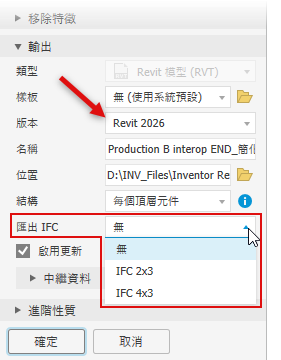

     • 匯出 IFC (在版本設定為 Revit 2026 時可用)：隨 RVT 檔案一同匯出所選版本的 IFC 檔案。這兩種檔案的名稱相同，但檔案類型不同。預設設定為「無」。



     • 詮釋資料：彙總「預設品類」、「放置」和「包括性質」指令的目前設定。

8. 「進階性質」提供有助於管理簡化輸出的其他設定。

   • 依預設，會選取「充填內部空心」。
   • 依預設，會選取「移除內部零件」。Inventor 會從 14 個標準方向 (6 個正投影方向和 8 個等角方向) 查看模型，來確定零件可見性狀態。不應可見的零件將被移除。
   • 指定「使用來源元件中的顏色取代」，以將基準元件中的顏色連結至目標零件。如果除選此選項，外觀將設定為目標零件的預設外觀。

9. 按一下「確定」，以使用指定的準則建立 RVT 模型。Inventor 模型瀏覽器會填入名為「Revit 匯出」的資料夾。資料夾中會填入連結至匯出檔案的節點。



   注意事項: 簡化定義 (包括在建立 RVT 時指定的匯出位置) 會保留在 Inventor 組合中。如果匯出檔案已移動，則無法更新。若要更新匯出的 RVT 檔案，請將其移回原始匯出位置。否則，請刪除該瀏覽器節點，然後重新匯出 RVT 檔案。
   重要: 如果匯出檔案缺少您要包括的資料，請在組合環境中，於匯出瀏覽器節點上按一下右鍵，然後按一下「編輯簡化」。在「排除元件」群組中，按一下「展示排除的零件」，然後檢查所需的元素是否已被排除。詮釋資料變更不會影響幾何圖形。
   注意事項: Revit 樣板資料會包括在匯出的 RVT 模型中。

RVT 模型瀏覽器節點的關聯式功能表指令

刪除

1. 在瀏覽器中展開「Revit 匯出」，在 RVT 瀏覽器節點上按一下右鍵，然後按一下「刪除」。

更新 RVT

更新是您手動啟動的隨選請求。該動作會將幾何圖形、性質或放置位置的任何變更推送到 RVT 模型，並執行增量變更。更新沒有預覽，但會顯示程序進度。

編輯性質

1. 在模型瀏覽器中的「Revit 匯出」資料夾中，於瀏覽器節點上按一下右鍵，然後選取「編輯性質」。

   系統會收集所有自訂性質和例證性質，並將其與先前匯出的性質一起填入「包括性質」面板。

2. 選取要包含在匯出檔案中的其他性質。

   注意事項: 您無法移除先前包含的性質。

3. 按一下「更新」。

編輯簡化

1. 使用「包括性質」，將性質加入至匯出檔案。所有先前匯出的性質都會保留在模型中，即使未勾選這些性質亦如此。
2. 展開「Revit 匯出」資料夾。
3. 在要修改的 RVT 模型上按一下右鍵，然後按一下「編輯簡化」，「簡化」指令將啟用。
4. 在「簡化」性質面板中，進行必要的編輯。
5. 按一下「確定」。

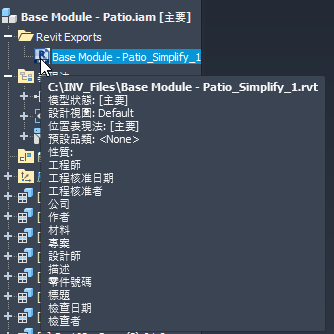

您可以將游標暫停於匯出檔案的瀏覽器節點上，以檢視匯出的性質。

RVT 模型的變更是使用「更新」或「編輯簡化」進行的關聯式增量變更，不會取代模型。

相關匯出 RVT 錯誤

• 錯誤訊息：「此 Revit 模型是使用不支援的「結構」選項值建立的。」在 Inventor 中，使用「RVT」瀏覽器節點關聯式功能表中的「編輯」指令時，會發生此情況。匯出的 RVT 檔案是使用較高版本的 Inventor 產生的。匯出的 RVT 檔案使用簡化結構選項，但用於開啟檔案的 Inventor 版本中沒有該選項。若要取得「未來」檔案訊息的更多資訊，請參閱〈對設計錯誤和訊息進行疑難排解〉。

• Inventor 顯示匯出成功訊息，但 Revit 顯示匯出失敗訊息。可能簡化組合中的所有零件，並產生空檔案。網面物件不會匯出至 RVT。如果只匯出網面物件，則 RVT 檔案為空檔案。

• 「檔案無法再使用。」顯示此錯誤是因為先前的 RVT 匯出檔案無法再使用。原因可能是以下其中一種：

  • 檔案已移至其他位置，而 Inventor 並不知道新位置。

  • 檔案已更名。

  • RVT 檔案未隨 Inventor 檔案一起傳送。

    解決此問題的唯一方法是，將檔案還原至其原始位置，或刪除瀏覽器節點並重新建立 RVT 匯出檔案。
