建立薄殼

新增功能：2026

您可以建立厚度均勻或唯一的薄殼。

拔模特徵會將推拔套用至零件面，以便使曲面傾斜或讓零件脫模。根據指定的面、拔模方向、角度和固定邊或相切表面定義拔模。您可以在 Inventor 中建立三種類型的拔模：固定邊、固定平面或分模線。

首先，建立具有要拔模的面或邊的 3D 零件。

主要概念

• 「性質」面板工作流程是漸進式的，從面板上方流向下方。一個區段中的參數會影響特徵，並設定面板中後續區段的介面環境。
• 若要從「性質」面板更名作用中的薄殼，請按一下軌跡文字加以選取，然後再次按一下該文字以編輯文字。
• 可以在「性質」面板或圖元區中編輯參數值，或按一下特徵參數操控點，並進行拖曳來編輯參數值。作用中的操控點會在圖元區中亮顯，並且在「性質」面板中關聯的欄位具有焦點。
• 按 Enter 或 Tab 鍵移至下一個欄位，可以交付在「性質」面板中編輯的值。按 Ctrl+Enter 可建立薄殼，並關閉「性質」面板。
• 參考標註 (不可編輯) 會顯示在括號內。
• 在特徵和草圖編輯過程中，都會提供預覽控制 。
• 處理零件或組合模型時，「性質」面板的體驗完全相同。
• 使用預先定義的薄殼預置 (如果需要)。

建立薄殼

薄殼特徵會移除零件內部的材料，以使用指定厚度的壁建立空心穴。可以移除選取的面來形成開放的薄殼。

1. 按一下「3D 模型」頁籤 「修改」面板 「薄殼」。

2. 指定薄殼類型：

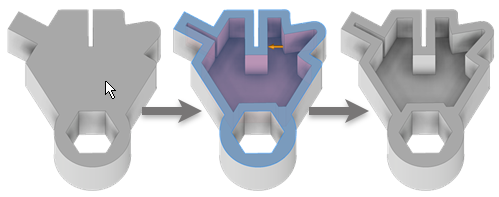

   • 尖銳轉角。建立尖銳的偏移轉角。

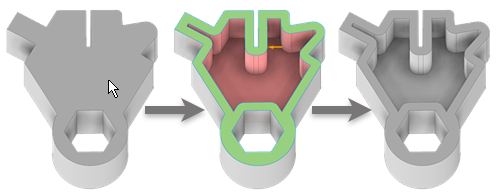

   • 圓角。為特徵產生的轉角加入外圓角。使用此類型可建立全部或部分結果，您可以使用曲面工具修改該結果。



3. 指定薄殼邊界相對於零件面的方向：

   • 內側。向零件內側偏移薄殼。原始零件的外壁會成為薄殼的外壁。



   • 外側。向零件外側偏移薄殼。原始零件的外壁是薄殼的內壁。



   • 中心。向零件內側和外側以相同距離偏移薄殼。在零件厚度上，加入薄殼厚度的一半。



4. 指定薄殼的厚度。

   厚度會均勻套用至薄殼壁。若要使用參數表格中的厚度值，請亮顯方塊中的值，然後按一下右鍵以剪下、複製、貼上或刪除它。

5. (可選) 移除不會建立薄殼的面。

6. 在「進階質性」區段中，指定是否以及如何計算近似值：

   • 允許逼近。當不存在精確解法時，允許在計算偏移特徵時與指定的厚度有偏差。精確解法可建立原始曲面上的每個點都在偏移曲面上具有對映點的偏移曲面。這兩點之間的距離為指定的距離。
   • 平均。如果允許逼近，則將等分偏差，使其落於指定的距離上下。
   • 永不太薄。如果允許逼近，則保留最小距離。偏差必須落於指定距離之上。
   • 永不太厚。如果允許逼近，則保留最大距離。偏差必須落於指定距離之下。
   • 最佳化公差。使用合理公差和最小計算時間來計算逼近。
   • 指定的公差。使用您指定的公差來計算逼近。有效公差範圍為 0～100。可能需要相當久的計算時間。

7. 按一下「確定」。

8. 如果使用概算，請在訊息方塊中按一下「確定」以接受結果，或按一下「編輯」以返回「薄殼」性質面板。
