關於協調模型

從本端的 Navisworks 檔案或從 Autodesk Docs 連結各種協調模型，並在 Revit的「管理連結」對話方塊中進行管理。

影片：使用協調模型

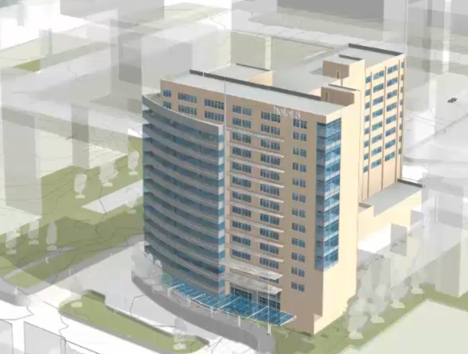

此功能對於在專案不同領域和階段的模型之間，以視覺方式進行交叉檢查非常有用。在 3D 視圖中，以視覺方式比較在 Revit 中或其他塑型工具建立的協同合作模型，以進行協調。透過定期 (例如每週) 載入更新的協調模型，您可以最大限度減少衝突風險。此做法可以加速設計過程，並減少變更需要，為整個設計團隊節省時間與金錢。

協調模型

協調模型是在專案的設計、預先建構和建構等各個階段，用來對各種領域進行交叉檢查的 3D 設計。

從本端路徑連結 Navisworks 檔案 (NWD 或NWC 檔案。NWD 和 NWC 是 Navisworks 的原生檔案格式。專案團隊使用 Navisworks 將跨領域的設計資料合併為單一協調模型) 做為協調模型，或連結到可在 Autodesk Docs 中檢視的檔案格式。您可以直接從 Autodesk Docs 連結至視圖，無需將檔案下載到本端資源。從 Autodesk Docs 連結的視圖會使用 Autodesk Docs 帳戶的權限管理存取權，以便在 IP 防護很重要時，更輕鬆地使用協同合作工作流程​。 協調模型視圖可為 Revit 模型環境提供輕量的表現方式。

註: 您可以使用「管理連結」對話方塊中專用的「協調模型」頁籤管理您的協調模型。

範例

• 建築師使用 Revit 設計建築。結構工程師使用另一種軟體產品設計建築結構。建築師想要將結構設計帶入 Revit 中，把它當作參考以確保建築元素與設計的結構元素正確匹配。
• 設計師製造商使用 3D 建模程式，運用帷幕牆的複雜系統來設計建築的外部圍護結構。建築師想要將此模型帶入 Revit 中，把它當作參考以確保建築的內部設計在圍護結構內正確配合。
• 建築師使用 Revit 設計建築。土木工程師使用另一種軟體產品設計詳細的敷地。建築師想要將敷地設計帶入 Revit 中，把它當作參考底圖以正確規劃敷地上建築物的配置。

註: Navisworks 模型會在本端進行快取。因此，模型不限於只能在 Navisworks 中使用。

在 Revit 中使用協調模型

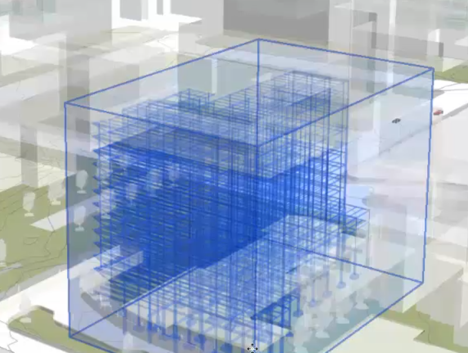

當您將協調模型連結到 Revit 模型中時，協調模型會顯示於目前的視圖中。它會由一個邊界框包圍，在您將游標移到協調模型上方時顯示。當您選取此方塊時，狀態列會顯示族群和類型「協調模型 : Navisworks 模型」，後接模型名稱。「性質」選項板會顯示協調模型的檔案路徑、名稱和其他性質。

提示: 若要更輕鬆地選取協調模型，請使用「依面選取元素」選項。

在 Revit 中，當您在連結的協調模型中按一下物件時，可以使用 Tab 鍵選取個別元素，並在「性質」選項板中檢視其性​質。

註: 以擬真視覺型式無法看見某些匯入的幾何圖形 (包括協調模型和增益集建立的一些幾何圖形)。

連結協調模型後，您可以在 Revit 中執行下列作業：

• 在 3D 視圖和 2D 視圖 (包括平面圖、立面圖和剖面圖) 中顯示協調模型。
• 釘住協調模型以就地鎖住它，使其不會相對於 Revit 模型發生意外移動。
• 定義協調模型的階段。
• 定義協調模型的透明度，以便與 Revit 模型區別開來。使用「可見性/圖形」對話方塊設定其可見性並定義透明度。
• 如果要進行協同合作，請在工作集中加入協調模型。
• 將協調模型作為 Revit 視圖的一部分進行列印。
• 將協調模型作為 Revit 視圖的一部分匯出為影像。
• 卸載協調模型，以暫時將其從模型中移除 (例如，為了提昇效能)。當您重新載入模型，它會重新載入至相同的位置和方位。
• 重新載入協調模型以反映最新的更新。
• 從 Revit 模型中移除 (刪除) 協調模型。

由於協調模型不包括材質，所以無法作為 Revit 視圖的一部分彩現。
