協調模型圖形外觀和物件可見性控制

從 Revit 2026 版開始，您可以控制協調模型的圖形外觀和物件可見性，如下所示：

協調模型圖形外觀控制 ​

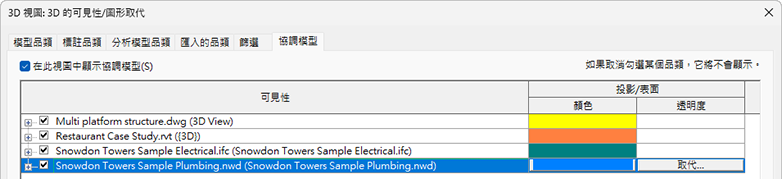

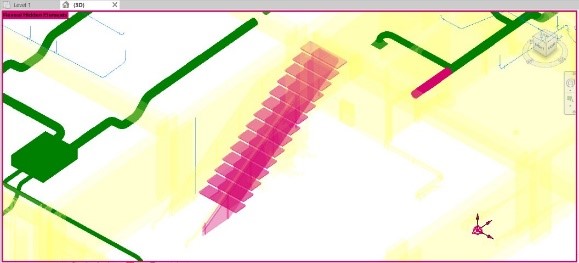

透過為每個協調模型指定顏色，一目了然快速區分不同模型。可以為協調模型連結指定顏色。

屬於該連結協調模型的所有物件都會上色。此功能適用於從 Autodesk Docs (.rvt、.dwg、.ifc、.nwc、.axm 等) 連結的協調模型，以及連結 Navisworks 檔案時從本端儲存連結的協調模型。

協調模型物件可見性控制

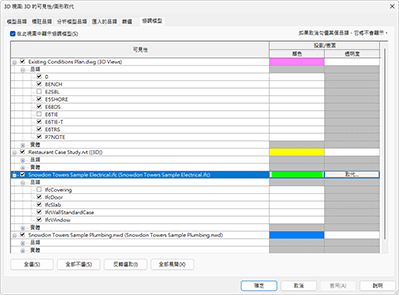

1. 您可以利用「可見性/圖形」設定，輕鬆管理協調模型品類的可見性。從 Autodesk Docs 連結的協調模型的元素品類可以隱藏或取消隱藏。這些品類支援的檔案格式為 RVT、DWG、IFC 和 Navisworks 檔案。此功能適用於從 Autodesk Docs 連結的協調模型。

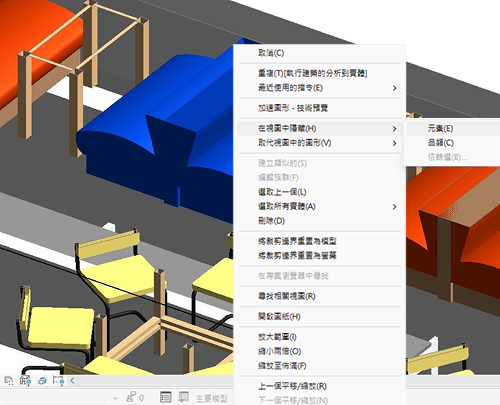

2. 您可以在 Revit 圖元區中直接使用關聯式功能表，立即隱藏或取消隱藏元素 或元素品類。在右鍵功能表中選取「在視圖中隱藏」，然後選取「元素」或「品類」。或者，您可以在「修改 | 協調模型」頁籤中的下拉式功能表選取「隱藏元素」或「隱藏品類」。透過只顯示相關詳細資料，以及透過選擇性顯示元素可見性 避免資訊過載，可提高效率。此功能適用於從 Autodesk Docs 連結的協調模型。



3. 使用「顯示隱藏的元素」，可透過顯示隱藏的協調模型元素和品類來增加專案清晰度。此功能適用於從 Autodesk Docs 連結的協調模型。





品類的協調模型圖形外觀控制

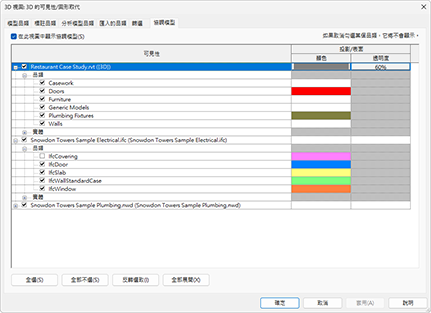

您可以在「可見性/圖形」設定為協調模型元素的每個品類指定一種顏色​ 來立即辨識品類。此功能適用於從 Autodesk Docs 連結的協調模型。

啟用協調模型的展示選項

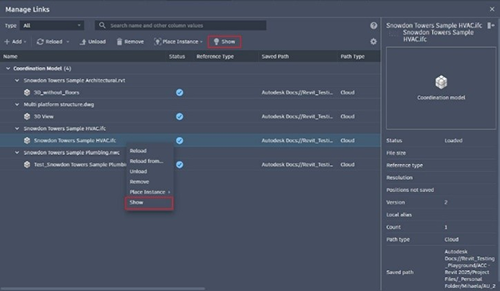

您可以使用「管理連結」對話方塊中的「展示」選項，在 Revit 圖元區中直接找出並檢視協調模型。此功能適用於從 Autodesk Docs (.rvt、.dwg、.ifc、.nwc、.axm 等) 連結的協調模型，以及連結 Navisworks 檔案時從本端儲存連結的協調模型。
