Vytvoří přírubu přidáním plochy plechu, ohybu a dalších parametrů k hraně nebo ke smyčce hrany na ploše.

Co je nového: 2021, 2025

Panel vlastností příruby se vyplní výchozími nastaveními z aktivního stylu plechu. Tato nastavení můžete přepsat na bázi jednotlivých přírub nebo sady přírub. Panel vlastností poskytuje optimalizovaný pracovní postup.

Další informace o panelech vlastností naleznete v následujících tématech:

• Panely vlastností

• Práce s předvolbami

Přístup

Pás karet: karta Plech panel Vytvořit Příruba

Panel vlastností příruby

Určuje hrany, úhel, poloměr, výšku, základnu, od které je výška měřena, umístění, pozici ohybu vůči hraně a opracování ohybu a rohu.

Název příruby

Je zadán výchozí název příruby, ale můžete na něj dvakrát kliknout a upravit jej nebo změnit.

Pokročilá nastavení

Nabídka v pravé horní části poskytuje příkazy vztahující se k pracovnímu postupu příruby.

Aktivní předvolba

Zobrazuje pojmenovanou předvolbu, která je použita, a poskytuje přístup ke všem předvolbám přírub, které jste vytvořili. Když se zobrazuje možnost Žádná předvolba, pole panelu vlastností se vyplní naposledy použitou hodnotou.

Přidat předvolbu

Vytvoří uživatelskou předvolbu na základě aktuálních nastavení panelu vlastností. Předvolba je dostupná k použití při vytváření přírub plechu.

Nastavení předvoleb

Poskytuje kontrolu nad seznamem předvoleb a nad pořadím, ve kterém se zobrazují.

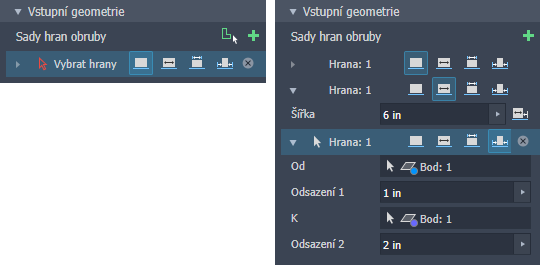

Skupina vstupní geometrie

Sady hran příruby

Kolekce jedné nebo více přírub, které tvoří prvek příruby. Vybrané hrany nemusí být souvislé.

Přidat sadu hran Přidáním sady hran vytvoříte přírubu s jinými možnostmi. Rozbalením sady hran zobrazíte jednotlivé hrany v sadě a jejich možnosti.

Výběr hrany Ve výchozím nastavení je při spuštění příkazu aktivní výběr hrany. Chcete-li odstranit výběr hran a resetovat selektor, klikněte na tlačítko X na pravém konci řádku a poté vyberte jinou hranu. Selektor přidá hrany do aktuální sady.

Smyčka hrany Kliknutím na hranu vyberete všechny souvislé přímé hrany, které tvoří plochu. Vlastnosti se použijí u všech hran v sadě hran.

Možnosti hran

Hrana

Použije parametry u plné délky vybrané hrany.

Šířka (meze)

Použije parametry u vybrané hrany, kde je šířka příruby rovnoměrně rozdělena od středu hrany.

Šířka

Určuje šířku příruby.

Odsazení

Umožňuje, aby příruba začínala podél vybrané hrany v určené vzdálenosti od vybrané kolmé plochy nebo roviny.

• Odsazení od: Vyberte plochu, která je kolmá k hraně příruby.
• Vzdálenost odsazení: Určuje vzdálenost od vybrané odsazené plochy.
• Obrátit směr: Obrátí směr odsazení.

Mezi

Šířka příruby je definována částí vybrané hrany ležící mezi vstupy Od a Do.

• Od: Plocha nebo rovina, kde příruba začíná.
• K: Plocha nebo rovina, kde příruba končí.

Odsazení

Šířka příruby je definována odsazením od každého konce hrany.

• Od: Plocha nebo rovina, od které se měří počáteční odsazení.
• Odsazení 1: Určuje vzdálenost odsazení vstupu Od.
• K: Plocha nebo rovina, od které se měří koncové odsazení.
• Odsazení 2: Určuje vzdálenost odsazení vstupu Do.

Rozsah výšky

Určuje, zda budete výšku příruby definovat podle určité vzdálenosti, nebo výběrem geometrie Do.

Vzdálenost

Vzdálenost zahrnuje hodnotu výšky příruby, způsob měření výšky příruby, směr příruby a metodu měření. Způsoby určení měření výšky jsou dva, zarovnání s plochou příruby, nebo ortogonálně k základní ploše.

Zarovnáno (výchozí)

Výška příruby se měří rovnoběžně s úhlem příruby.

Ortogonální

Výška příruby se měří kolmo k základní rovině.

Směr

Používá se ve spojení se vzdáleností. Určuje stranu základní plochy, na kterou je příruba umístěna.

Výchozí

Příruba je ohnuta směrem ke straně, na které leží vybraná hrana.

Obráceno

Příruba je ohnuta směrem ke straně proti vybrané hraně.

Míry

Používá se ve spojení s možností Vzdálenost. Definuje metodu měření.

Vnější plochy

Změří výšku příruby od průsečíku dvou vnějších ploch.

Vnitřní plochy

Změří výšku příruby od průsečíku vnitřních ploch.

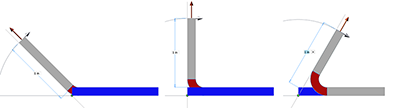

Vybraná hrana

Změří výšku příruby od vybrané hrany k ploše příruby.

Tečná rovina

Změří výšku příruby rovnoběžně s plochou příruby a tečně k ohybu.

Do

Definuje výšku příruby relativně k vybranému bodu.

Vzdálenost

Jako vstup vzdálenosti vyberte vrchol (bod). Příruba se prodlouží tak, aby protnula bod na ploše nebo rovině, na které leží, a to v určeném úhlu.

Odsazení

Určuje vzdálenost od referenčního bodu k místu, kde je umístěna koncová plocha příruby.

Možnost Do používá k výpočtu ukončení následující metodu.

1. Odsazení
2. Referenční bod
3. Vypočítaná vzdálenost
4. Rovina rovnoběžná se základní rovinou
5. Základní rovina

Úhel a umístění

Určuje způsob definování hodnoty úhlu, umístění a pozici příruby.

Úhel (podle hodnoty)

Definuje úhel příruby vzhledem k ploše obsahující vybrané hrany. Do tohoto pole lze zadat číselné hodnoty, vzorce, parametry nebo naměřené hodnoty.

Podle reference

Definuje úhel odpovídající příruby, která je koplanární s vybranou plochou nebo rovinou.

Umístění

Určuje, jak bude příruba umístěna vzhledem k pozici roviny příruby.

Pozice

Určuje, na kterou stranu roviny příruby se umístí materiál. Následující obrázky znázorňují umístění na základě možností pozice.

Vnější plocha procházející rovinou

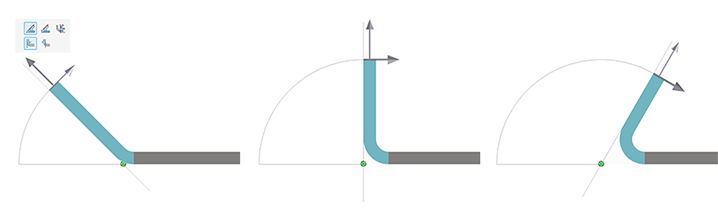

Rovina procházející partnerskou hranou

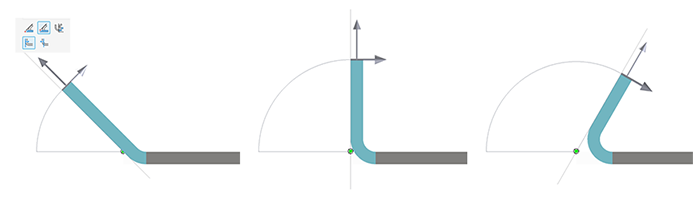

Rovina procházející vybranou hranou

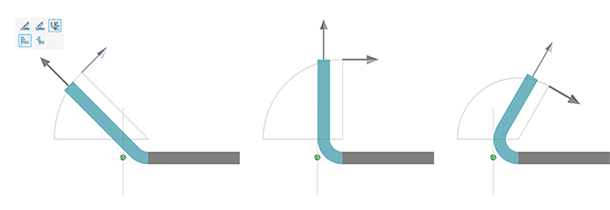

Rovina tečná k boční ploše nebo na ní

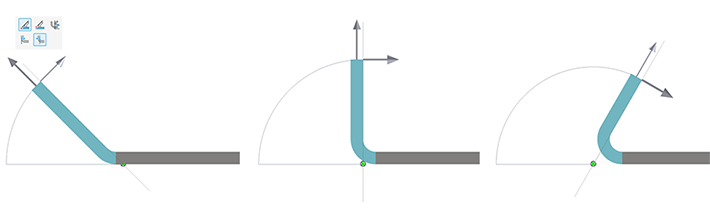

Vnitřní plocha procházející rovinou

Rovina procházející partnerskou hranou

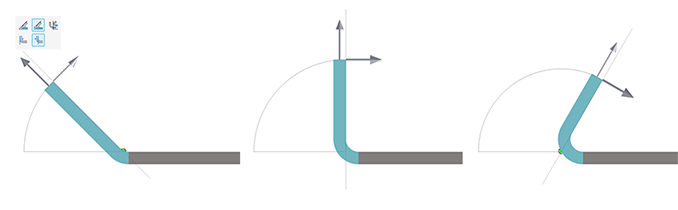

Rovina procházející vybranou hranou

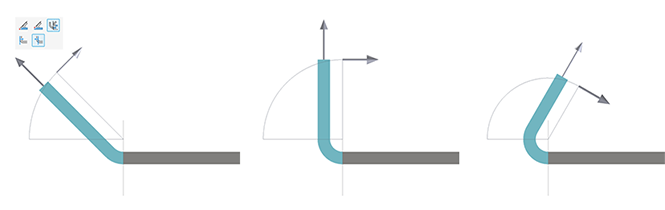

Rovina tečná k boční ploše nebo na ní

Vlastnosti ohybu

Poloměr ohybu

Definuje poloměr ohybu mezi obrubou a plochou obsahující vybrané hrany. Tato hodnota se vrátí k výchozímu parametru systému s názvem PoloměrOhybu, který je definován v dialogu Styly plechu. Do tohoto pole lze zadat číselné hodnoty, vzorce, parametry nebo naměřené hodnoty.

Pravidlo rozvinu

Určuje, které metody se použijí k vytvoření rozvinu z ohnuté plechové součásti. Pravidla rozvinu plechu jsou definována v Editoru stylů. Další informace naleznete v části Přidání, úprava nebo synchronizace pravidla rozvinu plechu.

Tvar výštipu

Výchozí (podle stylu) definované ve stylu plechu. Chcete-li změnit výchozí nastavení, upravte styl. Výchozí metodu můžete změnit výběrem jednoho z následujících tvarů.

Slza

Jedná se o přijatelný tvar ohybu, který je výsledkem vady materiálu. Je obvyklé, když jsou ostré ohyby vyžadovány a s určitými materiály. Písmeno C v ilustraci představuje velikost zbytku materiálu po vytvoření ohybu s výštipem. Tento parametr tuto hodnotu definuje.

Zaoblení

Jedná se o tvar ohybu definovaný zakončením řezu s půlkruhem. Často k němu dochází při použití technologie laserového řezání. V následující ilustraci písmeno A označuje šířku výštipu ohybu (průměr), B označuje hloubku výštipu mimo deformační oblast k tečnému bodu na průměru a C představuje velikost zbytku materiálu po vytvoření ohybu s výštipem. Každý z těchto parametrů určuje výchozí hodnoty tvaru ohybu.

Přímé

Tvar ohybového výštipu je definovaný pravoúhlými rohy. V prostředí ručních dílen je běžný a často vzniká při řezání pilou. V následující ilustraci písmeno A označuje šířku výštipu ohybu, B označuje hloubku výštipu mimo deformační oblast a C představuje velikost zbytku materiálu po vytvoření ohybu s výštipem. Každý z těchto parametrů určuje výchozí hodnoty tvaru ohybu.

Přechod ohybu

Definuje podmínku, která se zobrazí v rozvinu ohybu. Ohnutý model zobrazuje typ přechodu Žádný (pro všechny typy přechodů kromě typu Oříznutý), nebo Oříznutý, pokud je tento typ vybraný. Na následujících obrázcích jsou zobrazeny typy přechodů pro tento ohnutý model.

Žádné

V závislosti na geometrii je výsledkem spline mezi hranami dvou ploch, které se stýkají ve vybraném ohybu.

Průsečík

Výsledkem je přímka vedoucí z hrany zóny ohybu, která protíná hranu ohýbaného prvku. V následující ilustraci je část rozvinu, znázorňujícího tento typ přechodu, ilustrací k výše uvedenému složenému modelu.

Přímá čára

Výsledkem je přímka vedoucí z hrany zóny ohybu, která protíná hranu ohýbaného prvku. V následující ilustraci je část rozvinu, znázorňujícího tento typ přechodu, ilustrací k výše uvedenému složenému modelu.

Oblouk

Výsledkem je přímka vedoucí z hrany zóny ohybu, která protíná hranu ohýbaného prvku. V následující ilustraci je část rozvinu, znázorňujícího tento typ přechodu, ilustrací k výše uvedenému složenému modelu.

Oříznout do ohybu

Tento typ přechodu je zobrazen ve složeném modelu a výsledkem je řez do zóny ohybu kolmý k prvku ohybu. V následující ilustraci (vlevo) je část rozvinu, znázorňujícího tento typ přechodu, ilustrací ke složenému modelu zobrazenému vpravo.

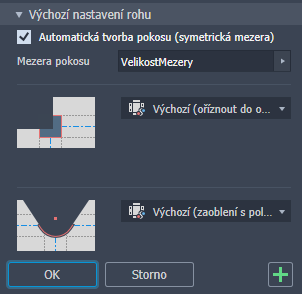

Výchozí nastavení rohu

Výchozí nastavení rohu jsou určena ve stylu plechu. Výchozí nastavení rohu jsou aktivní, když se ve stejném prvku vytváří více než jedna příruba. To umožňuje hladký pracovní postup, kdy jsou požadavky příruby zcela definovány v jednom záběru. U jednotlivě vytvářených přírub, které vyžadují určitá opracování rohu, použijte příkaz Vystřižení rohu.

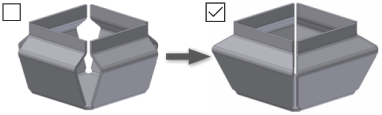

Automatická tvorba pokosu

Automatická tvorba pokosu automaticky prodlouží materiál mezi přilehlými hranami příruby během vytváření nebo úpravy minimálně dvou hran příruby v průběhu samostatné operace, kde je úhel ohybu větší než 90 stupňů. Tuto možnost vyberte, pokud chcete automaticky prodloužit příruby, a vytvořit tak rohovou mezeru.

Mezera pokosu

Určuje šířku mezery použitou při vytváření pokosených rohů. Výchozí hodnota odpovídá parametru VelikostMezery, který je definován ve stylu plechu.

Tvar rohu

Výchozí (podle stylu)

Výchozí nastavení je definováno ve stylu plechu. Chcete-li změnit výchozí nastavení, upravte styl.

Round

• Průsečík Kruhový výřez vycentrovaný na průsečík čar ohybu.



• Tečna Kruhový výřez tečný k pokoseným hranám.



• Vrchol Kruhový výřez, jehož obvod protíná bod tečnosti sdílené plochy



čtverec,

• Průsečík Čtvercový výřez vycentrovaný přes průsečík čar ohybu.



• Vrchol Čtvercový výřez, jehož roh protíná bod tečnosti sdílené plochy



Slza

Prodlouží hrany příruby k jejich průsečíku. Bez nulového výštipu, který by umožňoval poruchu materiálu (trhání) v zóně ohybu v ohnutém modelu.

Oříznout do ohybu

Polygonální výřez ohraničený čárami zóny ohybu.

Lineární svar

Výřez ve tvaru V definovaný od průsečíku čar vnitřní zóny ohybu k průsečíku vnější zóny ohybu čáry s hranami příruby. Minimální výštip, který umožňuje následné svařování v blízkosti rohu.

Obloukový svar

Křivky tečné k hranám příruby podél vnější hrany zóny ohybu, která konverguje k ploché mezeře rovnající se hodnotě mezery pokosu. Mezera mezi přírubami, která je po celé délce výštipu stejná, je vhodná pro následné obloukové svařování.

Laserový svar

Křivky tečné k hranám příruby podél vnější hrany zóny ohybu, která konverguje k tečnému oblouku rovnajícímu se hodnotě mezery pokosu. Mezera mezi přírubami, která je po celé délce výštipu stejná, je vhodná pro následné laserové svařování.

Rohový výštip

Výchozí (podle stylu)

Výchozí nastavení je definováno ve stylu plechu. Chcete-li změnit výchozí nastavení, upravte styl.

Žádné nahrazení

Nenahradí geometrii vymodelovanou v rozvinu.

Průsečík

Prodlouží a protne hrany příruby.

Úplné zaoblení

Prodlouží hrany příruby k jejich průsečíku a potom umístí zaoblení, aby bylo tečné k čarám tečnosti zóny ohybu. Poloměr bude pravděpodobně větší než poloměr, který vznikl pomocí možnosti Zaoblení s poloměrem.

Zaoblení s poloměrem

Prodlouží hrany příruby k jejich průsečíku a potom umístí tečné zaoblení určené velikosti. Poloměr je pravděpodobně menší než poloměr vytvořený pomocí možnosti Úplné zaoblení.

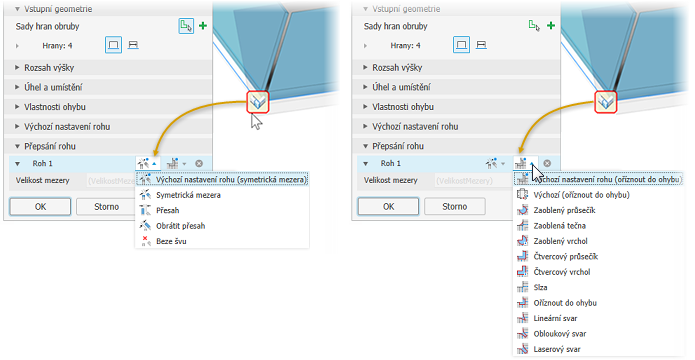

Přepsání rohu

Poskytuje možnosti přepsání výštipu a tvaru pro každý vybraný roh, když je prvek příruby tvořen více než jednou přírubou.

Roh #

Jedinečně identifikuje rohy, které jsou součástí vybraného prvku.

Přepsání výštipu

Poskytuje typy rohových výštipů pouze pro vybraný roh. Pomocí rozevíracího seznamu vyberte požadovanou podmínku výštipu.

• Výchozí nastavení rohu: Výchozí nastavení je definováno ve stylu plechu a zobrazuje se u něj příslušná ikona. Chcete-li změnit výchozí nastavení, upravte styl. Výchozí metodu můžete změnit výběrem jedné z následujících podmínek.
• Symetrická mezera: Prodlouží plochu příruby obou hran, aby se vytvořila ekvidistantní mezera.
• Přesah: Prodlouží plochu příruby první vybrané hrany k vnější ploše druhé vybrané hrany.
• Obrátit přesah: Prodlouží plochu příruby druhé vybrané hrany k vnější ploše první vybrané hrany.
• Bez švu

Přepsání tvaru

Poskytuje typy tvarů rohu pouze pro vybraný roh. Požadovaný tvar vyberte v rozevíracím seznamu. Seznam tvarů rohu je uveden výše.

Velikost mezery

Nastaví velikost mezery pro vybraný roh. Použije výchozí velikost definovanou ve stylu plechu. Kliknutím na ikonu vpravo přepíšete výchozí nastavení.

Velikost výštipu

Nastaví velikost výštipu pro vybraný roh. Použije výchozí velikost definovanou ve stylu plechu. Kliknutím na ikonu vpravo přepíšete výchozí nastavení.
