Přidání obecných poznámek k výkresu

Vytváření samostatných poznámek, které nejsou připojeny k pohledu, značce ani jinému objektu ve výkresu

Co je nového: 2025

K přidávání obecných poznámek do výkresu použijte možnost Text.

Přidání poznámky do výkresu

Na pásu karet klikněte na kartu Poznámka panel Text Text. Kliknutím v grafickém okně vložte kurzor textového rámečku nebo kliknutím a přetažením definujte oblast textového rámečku. V dialogu Formát textu zadejte do textového pole text. Pomocí možností v dialogu můžete přidat značky, různé typy vlastností a pojmenované parametry nebo změnit formátování textu. Změnou formátu textu v dialogu změníte styl textu pouze pro daný text. Chcete-li změnit výchozí formát veškerého textu, upravte požadovaný styl textu nebo změňte v rámci normy kreslení styl textu.

Poznámka: V dialogu Formát textu lze do textu přidat Hmotu, Hustotu, Objem a Oblast modelu výběrem položky Fyzické vlastnosti. Pokud je u zobrazené hodnoty fyzické vlastnosti poznámka „není k dispozici“, jsou fyzické vlastnosti modelu zastaralé. Chcete-li model aktualizovat, otevřete soubor modelu a klikněte na kartu Správa panel Aktualizace Aktualizovat hmotnost.

Tipy:

• K uchování aktuálních fyzikálních vlastností při ukládání modelu přejděte v dialogu Možnosti aplikace na kartu Obecné a zaškrtněte možnost Aktualizovat fyzikální vlastnosti při ukládání.

• V případě potřeby vyberte předdefinovanou předvolbu v rozevírací nabídce, která se nachází v horní části dialogu. Případně vytvořte novou. Další informace naleznete v části Práce s předvolbami.

Úprava poznámky ve výkresu

V poznámce lze upravit text nebo změnit značky nebo parametry.

1. Vyberte poznámku, klikněte pravým tlačítkem a potom vyberte z místní nabídky položku Upravit text s odkazem.

2. V dialogu Formát textu kliknutím do textového pole vložte textový kurzor. Text lze odstranit nebo přidat, nebo pomocí voleb v dialogu můžete přidat značky a pojmenované parametry nebo změnit formátování textu.

Otočení výkresové poznámky

Text se otočí kolem bodu vložení. Pokud je například poznámka zarovnána doleva nahoru, bude se otáčet kolem levého horního rohu.

Chcete-li otáčet poznámku, použijte některou z následujících metod:

• Dvakrát klikněte na poznámku výkresu a v dialogu Formát textu zadejte hodnotu do pole Úhel otočení.

• Klikněte pravým tlačítkem na poznámku a vyberte možnost Otočit o 90 VSHR (ve směru hodinových ručiček) nebo Otočit o 90 PSHR (proti směru hodinových ručiček).

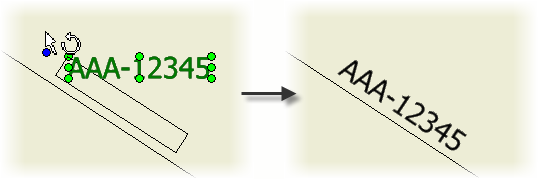

• Vyberte poznámku a přetažením modrého bodu otočte text do požadované pozice.



Změna atributů jednotek textu

Nastavením textu můžete zobrazit parametry v obou typech měrných jednotek v textu. Zobrazí se v jednotkách určených v asociované normě kreslení a v definovaných alternativních jednotkách.

1. Vyberte text, klikněte pravým tlačítkem a potom vyberte z místní nabídky položku Upravit atributy jednotek.

2. Kliknutím zrušíte zaškrtnutí políčka Použít označení norem.

3. Nastavte atributy.

Změna stylu při tvorbě poznámky

Na kartě Poznámka, na panelu Formát klikněte na šipku rozevíracího seznamu Styl a vyberte požadovaný styl.

Změna stylu existujícího textu poznámky

Vyberte text poznámky, který chcete změnit a pak na kartě Poznámka, na panelu Formát klikněte na šipku rozevíracího seznamu Styl a vyberte požadovaný styl.
