Vytváření zaoblení hran

Zaoblení a zakulacení hran jsou rozdělena podle tří typů chování – Konstantní, Proměnná a Napojení v rohu.

Co je nového: 2022, 2023

Příkaz Zaoblení umožňuje snadné použití zaoblení a zakulacení s různými poloměry a stavy jako jediného prvku. Panel vlastností poskytuje typy zaoblení, režimy výběru a sady výběru, díky kterým můžete provádět robustní operace zaoblení. U každého typu zaoblení můžete mít více sad výběru s různými velikostmi.

Další informace o běžných ovládacích prvcích panelů vlastností naleznete v části Panely vlastností.

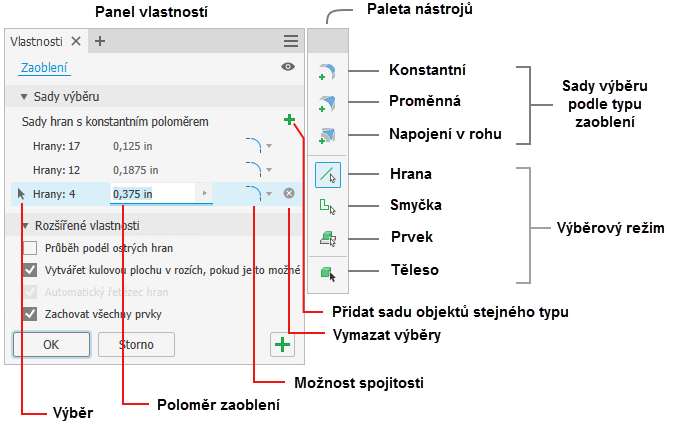

Panel vlastností Zaoblení obsahuje paletu nástrojů, která je ukotvena k jeho straně. V případě potřeby ji můžete přetáhnout pryč a tyto dva prvky rozpojit. Chcete-li je znovu spojit, klikněte a přetáhněte jeden prvek poblíž druhého. Až se objeví modrá hrana, uvolněte tlačítko myši. Když se kurzor nachází v blízkosti panelu vlastností, zvýrazní se strana, ke které se paleta nástrojů přichytí.

Ovládací prvky palety nástrojů umožňují přidání více různých velikostí a typů zaoblení v jedné relaci příkazu:

Poznámka: Při úpravě libovolné hodnoty v sadě výběru se zobrazí všechny kóty v dané sadě.

Zpětná vazba ke vstupu

Pokud je hodnota v konfliktu s jinými aspekty prvku, zobrazí se na panelu vlastností a průhledovém displeji varovné značky. Přesunutím kurzoru nad značku zobrazíte informace místní nápovědy. Příklad: Na následujícím obrázku jsou dvě hrany proměnného zaoblení vzájemně v konfliktu. Hodnota pozice hrany 1 (1) je v konfliktu s hodnotou pozice hrany 2 (0), protože tyto dva body jsou totožné. Hodnoty se překrývají.

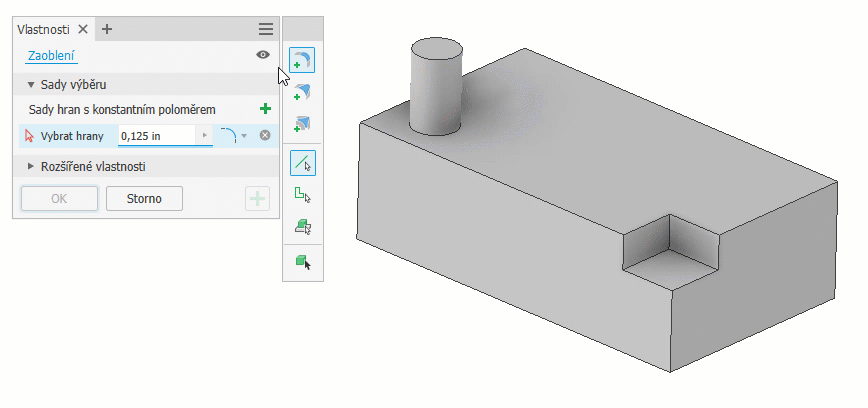

Vytvoření zaoblení s konstantním poloměrem

  1. Klikněte na kartu 3D model panel Upravit Zaoblení .

  2. Na panelu vlastností se okamžitě aktivuje možnost Sada hran s konstantním poloměrem . Můžete začít vybírat hrany, upravit parametry nebo před výběrem hran změnit typy sad výběru.

    Poznámka: Pomocí výběru oknem můžete vybrat více hran najednou. Pomocí klávesy Shift a výběru oknem můžete přidat více hran najednou. Pomocí klávesy Ctrl a výběru oknem můžete hrany odebírat. Pomocí kombinace kláves Ctrl+Delete odeberete řádky vybraných hran. Případně můžete kliknout na ikonu Zrušit výběr .

  3. Přepnutím priority výběru upřesněte, jak chcete vybírat:

    • Hrana Přidá nebo odebere (Ctrl+kliknutí) jednotlivé hrany.
    • Smyčka Slouží k výběru nebo odstranění hran uzavřené smyčky na ploše.
    • Prvek Použije zaoblení u všech hran vybraného prvku, které se protínají s jinými prvky. Pokud je tato možnost použita v prostředí sestavy, lze vybrat pouze prvky součásti.
    • Těleso Vybere všechny hrany objemového tělesa. To umožní rychlé vytvoření zaoblení. Všechny hrany tělesa mají stejnou hodnotu poloměru.
    Poznámka: Pokud máte sadu výběru a změníte režim výběru, bude aktuální sada uchována a vytvoří se nová.

  4. Určete poloměr zaoblení pomocí manipulátoru na kreslicí ploše, editoru hodnot na kreslicí ploše nebo pole na panelu vlastností. Chcete-li použít tolerance u poloměru zaoblení, klikněte na šipku v poli s hodnotou a vyberte možnost Tolerance… Poté v dialogu nastavte požadovaný typ a hodnotu tolerance.

  5. Vyberte předvolbu spojitosti:

    • Použije tečná (G1) zaoblení, která jsou tečnami k sousedním plochám.

    • Použije hladká (G2) zaoblení, která jsou zakřivením plynule navazujícím na sousední plochy. Použití této možnosti způsobuje postupné změny zakřivení, které mají za následek hladší, estetičtější přechody mezi plochami.

    • Použije obrácená zaoblení, která jsou zakřivením plynule navazujícím na sousední plochy. Pomocí možnosti Inverzní zaoblení můžete přepínat mezi konvexním a konkávním zaoblením.

      Poznámka: Chcete-li inverzní zaoblení použít u modelů vytvořených ve verzích starších než Inventor 2019, nejprve roh modelu obnovte, aby se z něj stala hrana, kterou lze vybrat. Poté použijte inverzní zaoblení. To s sebou může nést úpravu nebo odebrání některých prvků souvisejících s rohem.

  6. Rozšířené vlastnosti – podle potřeby vyberte možnosti nebo zrušte jejich výběr.

    • Průběh podél ostrých hran
      • Pokud je tato možnost vybrána, bude se zadaný poloměr podle potřeby měnit tak, aby se zachovaly hrany sousedících ploch:
      • Pokud není vybrána, bude zachován konstantní poloměr a sousedící plochy se v případě potřeby prodlouží:
    • Vytvářet kulovou plochu v rozích, pokud je to možné
      • Pokud je toto políčko zaškrtnuto, vytvoří se zaoblení hran definované imaginárním pohybem koule podél hrany a kolem rohů:
      • Pokud políčko není zaškrtnuto, vytvoří se v ostrých rozích spojitý tečný přechod:
    • Automatický řetěz hran. Nastaví předvolby výběru hran pro zaoblení hran. Po zaškrtnutí políčka se při výběru hrany k zaoblení automaticky vyberou všechny tečné hrany. Chcete-li vybrat jen označené hrany, zrušte zaškrtnutí políčka.
    • Zachovat všechny prvky. Pokud je políčko zaškrtnuto, budou zkontrolovány všechny prvky protínající zaoblení. Jejich průsečíky budou vypočítány během operace zaoblení. Pokud políčko není zaškrtnuto, budou během operace vypočítány pouze hrany, které jsou součástí zaoblení.

  7. Kliknutím na tlačítko OK dokončíte příkaz a zavřete panel vlastností. Když kliknete na tlačítko Použít, můžete pokračovat v používání zaoblení a zakulacení.

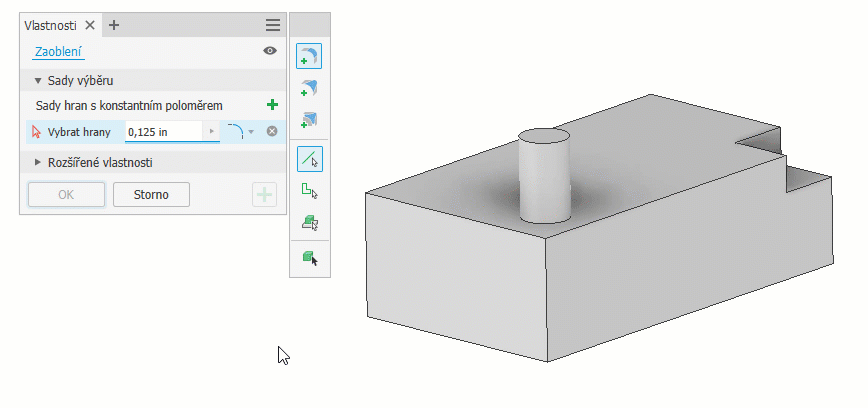

Vytvoření napojení v rohu

V místě, kde se ve stejném vrcholu protínají tři nebo více hran s konstantním poloměrem, můžete vytvořit napojení v rohu.

  1. Klikněte na kartu 3D model panel Upravit Zaoblení .

  2. Vyberte protínající se hrany.

  3. V dialogu Sada hran s konstantním poloměrem určete velikost zaoblení.

  4. Na paletě nástrojů klikněte na položku Přidat napojení v rohu . Panel vlastností se rozbalí a zobrazí se další vstupní pole.

  5. Na kreslicí ploše vyberte vrchol, kde se hrany protínají.

    Poznámka: U dostupných vrcholů se zobrazují šedé tečky. Když nad vrchol přesunete kurzor, zobrazí se zelená tečka. Když jej vyberete, zobrazí se modrá tečka.

  6. U možnosti Chování napojení v rohu určete vzdálenost napojení v rohu. Hodnoty mohou být zadány pro jednotlivé hrany. Pomocí klávesy Tab se přesunete na další pole. Pomocí kombinace kláves Shift+Tab se přesunete na předchozí pole.

    Případně můžete vybrat možnost Minimální, a umožnit tak příkazu definovat minimální povolené napojení v rohu pro danou sadu výběru vrcholu. Možnost Minimální často umožňuje nejplynulejší přechod a zvyšuje míru úspěšnosti řešení složitých zaoblení typu napojení v rohu.

  7. V případě potřeby určete rozšířené vlastnosti.

  8. Kliknutím na tlačítko OK dokončíte příkaz a zavřete panel vlastností. Když kliknete na tlačítko Použít, můžete pokračovat v používání zaoblení a zakulacení.

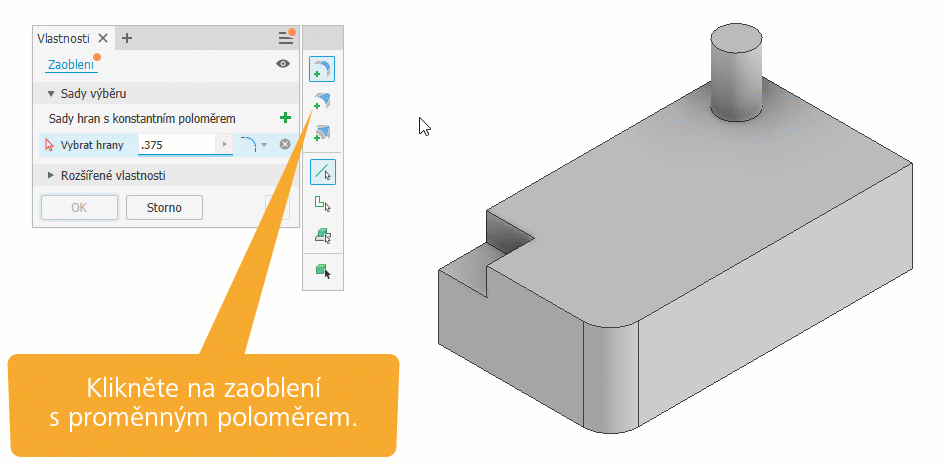

Vytvoření zaoblení s proměnným poloměrem

Vyberte jednu nebo více hran a určete různé poloměry pro počáteční a koncový bod každé hrany. Můžete přidat přechodové body, přičemž každý z nich může mít jiný poloměr a pozici podél hrany. Nakonec vyberte typ spojitosti hran.

  1. Klikněte na kartu 3D model panel Upravit Zaoblení .

  2. Na paletě nástrojů panelu vlastností klikněte na položku Zaoblení s proměnným poloměrem. Panel vlastností se rozbalí a zobrazí se další vstupní pole.

  3. Na kreslicí ploše vyberte jednu nebo více hran, které chcete zaoblit. Pokud je vybráno více hran, vyplní se do tabulky na panelu vlastností. Velikost sloupce Poloměr lze změnit a pole Pozice lze seřadit. Hrany zůstanou odděleny.

  4. Chcete-li k hraně přidat přechodové body, pozastavte kurzor podél vybrané hrany na přibližné pozici bodu. Kliknutím přidejte bod. Na panelu vlastností jsou body seřazeny podle hodnoty pozice. Pozice v tabulce bodů se aktualizuje na základě hodnot pozic. Pomocí klávesy Tab se přesunete na další pole. Pomocí kombinace kláves Shift+Tab se přesunete na předchozí pole.

    Případně na panelu vlastností klikněte na možnost Přidat bod. Bod se umístí podél hrany v polovině a vybere se hodnota poloměru, kterou můžete upravit. Chcete-li z tabulky panelu vlastností odstranit body, proveďte jeden z následujících úkonů:

    • Kliknutím na tlačítko Vymazat výběry na konci řádku odstraníte bod ze vstupu.
    • Pomocí kombinace kláves Ctrl+Delete odeberete vybraný řádek sady výběru.
    • Pozastavte kurzor nad bodem, kliknutím pravým tlačítkem zobrazte směrovou nabídku a poté klikněte na tlačítko Odstranit.
    • Pozastavte kurzor nad bodem a použijte kombinaci Ctrl+kliknutí.
    • Pozastavte kurzor nad bodem a použijte kombinaci Shift+kliknutí.
    Poznámka: Pokud přidáváte zaoblení proměnným poloměrem k uzavřené smyčce (například konec válce), neexistují žádné počáteční a koncové body. Když kliknete na hranu, můžete přidat body a definovat pozice a poloměry.

  5. Poloměr a pozici přechodových bodů můžete zadat během jejich přidávání. Případně můžete přidat libovolný počet bodů a poté upravit tabulku bodů na panelu vlastností.

    Poznámka: Každá hrana má pozice od 0 (počátek) do 1 (konec). Hodnota pozice je mezi 0 a 1.0. Určením hodnoty pozice 0.25 se bod posune do jedné čtvrtiny cesty podél hrany.

  6. Určete typ spojitosti. Chcete-li mít hrany s různými typy spojitosti, klikněte na ikonu a vytvořte pro každý typ jinou sadu výběru.

  7. Určete rozšířené vlastnosti, které chcete použít.

    • Plynulý přechod poloměru. Vytvoří zaoblení s postupným přechodem mezi body. Přechod je tečný (nulový poměr změn mezi body).

    • Chcete-li vytvořit zaoblení s lineárními přechody mezi body, zrušte zaškrtnutí políčka.

  8. Kliknutím na tlačítko OK dokončíte příkaz a zavřete panel vlastností. Když kliknete na tlačítko Použít, můžete pokračovat v používání zaoblení a zakulacení.

Poznámka: Pokud je zaoblení použito u jedné hrany, operace, která odstraní hranu, bude mít za následek vznik chyby, protože zaoblení už nebude platné. Je-li prvek zaoblení použit pro více hran, můžete odstranit hranu a zaoblení se bude aktualizovat, dokud zůstane k dispozici nějaká hrana. Totéž platí i při odstranění plochy ze zaoblení, které bylo použito na jedinou plochu nebo množinu ploch.

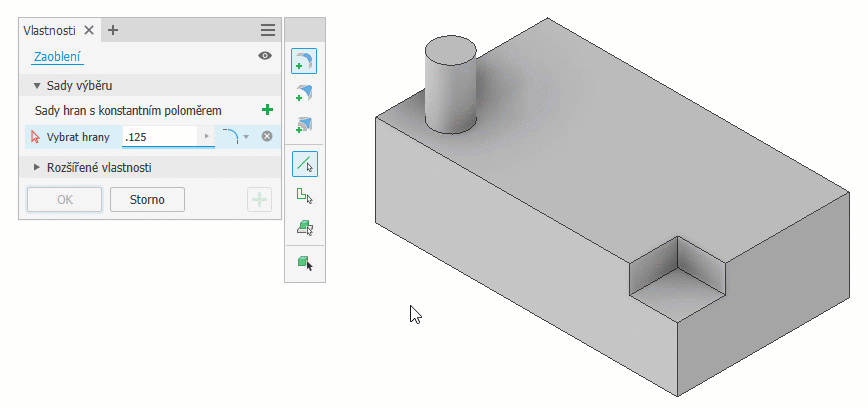

Všechna zaoblení a zakulacení

Pokud se jedná o těleso nebo vícenásobné těleso, použijte zaoblení a zakulacení u všech hran. Případně použijte pouze zaoblení, nebo pouze zakulacení, protože každá varianta má parametr poloměru. Najednou lze definovat pouze jednu sadu výběru těles. Pokud chcete, aby více různých těles mělo různé hodnoty zaoblení, použijte možnost Použít. Není k dispozici v prostředí sestavy.

  1. Klikněte na kartu 3D model panel Upravit Zaoblení .

  2. Na paletě nástrojů klikněte na režim výběru Těleso . Pokud existuje pouze jedno těleso, je automaticky vybráno. U součásti s více tělesy vyberte cílové těleso.

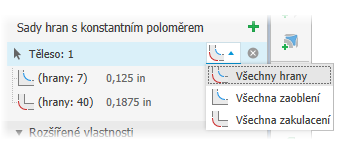

  3. V řádku výběru tělesa určete, jak se má zacházet se všemi dostupnými hranami objemového tělesa:

    • Všechny hrany (výchozí) – použijí se zaoblení i zakulacení.
    • Všechna zaoblení – použijí se pouze zaoblení.
    • Všechna zakulacení – použijí se pouze zakulacení.

  4. Pokud není automaticky vybráno, vyberte cílové těleso. Náhled zaoblení a zakulacení se zobrazí na kreslicí ploše. Zobrazí se i náhled prvků.

  5. Když na panelu vlastností pozastavíte kurzor nad jakoukoli sadou výběru, zvýrazní se zúčastněné hrany. Podle potřeby upravte nastavení poloměru. Pokud chcete vytvořit pouze zakulacení, nebo pouze zaoblení, můžete vymazat odpovídající sady výběru.

  6. Kliknutím na tlačítko OK dokončíte příkaz a zavřete panel vlastností. Když kliknete na tlačítko Použít, můžete pokračovat v používání zaoblení a zakulacení.

    Poznámka: Pokud se některé hrany neúčastní operace, zobrazí se při kliknutí na tlačítko OK nebo Použít zpráva, ve které je uveden počet hran, které se nemohou zúčastnit. Potvrďte tyto podmínky nebo upravte parametry tak, aby zahrnovaly více hran.

Tipy k používání příkazu Zaoblení

Díky možnosti sad hran můžete v jednom kroku vytvořit více zaoblení najednou.

Úprava prvku zaoblení

  1. Panel vlastností prvku můžete zobrazit pomocí jedné z následujících metod:

    • Vyberte prvek na kreslicí ploše a klikněte na možnost Upravit průhledový displej .
    • V prohlížeči klikněte pravým tlačítkem na prvek a vyberte možnost Upravit prvek.
    • V prohlížeči dvakrát klikněte na prvek.

  2. Pomocí panelu vlastností nebo manipulátorů na kreslicí ploše změňte definující hodnoty. Chcete-li změnit zaoblení hrany na zaoblení plochy nebo plné zakulacené zaoblení, je nutné zaoblení odstranit a znovu vytvořit.

  3. Kliknutím na tlačítko OK dokončíte příkaz a zavřete panel vlastností. Když kliknete na tlačítko Použít, můžete pokračovat v používání zaoblení a zakulacení.

Chování klávesy Tab na panelu vlastností zaoblení

Pro referenci: Ovládací prvky k úpravě reálných hodnot (RVEC) jsou v tomto textu označovány akronymem.

Obecné

Řádky konstantního zaoblení

Řádky zaoblení typu napojení v rohu

Řádky proměnného zaoblení

Sada proměnných zaoblení

Chování sady proměnných zaoblení

Šipky nahoru a dolů

Chybové zprávy ohledně zaoblení

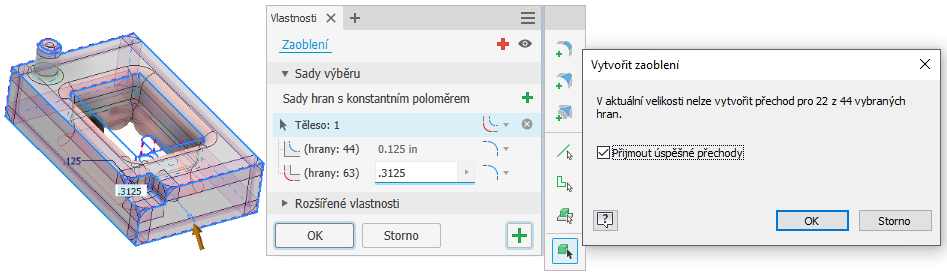

Občas se může zobrazit zpráva, že vybrané hrany nelze prolnout. Nejčastěji se to stává, když je vybráno příliš mnoho hran nebo když jedna sada hran nefunguje se zadanou hodnotou.

Pokud k takové chybě dojde, zkuste problém vyřešit jedním z těchto dvou způsobů:

Ve vzácných případech mohou nastat situace, kdy zadaná velikost nebude dobře fungovat. Řešení spočívá v opakovaném snižování velikosti, dokud nebude dosaženo úspěchu.
