Import souborů aplikace Fusion jako referenčních modelů technologie AnyCAD

Máte možnost importovat soubory aplikace Fusion (.fusiondesign) a vytvořit referenci AnyCAD na soubor.

Co je nového:

Přehled

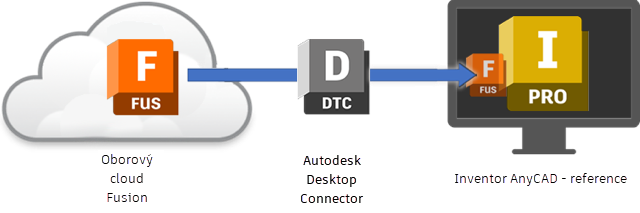

Technologie AnyCAD pro aplikaci Fusion umožňuje importovat návrhy aplikace Fusion (.fusiondesign) jako referenční modely technologie AnyCAD přímo v aplikaci Inventor.

Začínáme

Chcete-li sdílet data mezi aplikací Inventor, desktopovou aplikací a cloudovou platformou Fusion, vyžaduje se několik věcí:

• Nainstalujte si aplikaci Desktop Connector: Aplikace Desktop Connector poskytuje přístup k návrhům aplikace Fusion (.fusiondesign) v centru Fusion prostřednictvím místní jednotky Fusion v počítači.

  Stáhněte si a nainstalujte aplikaci Desktop Connector.



• Projekt Fusion. Centrum Fusion představuje centrální cloudové umístění pro uspořádání návrhů aplikace Fusion a řízení přístupu k nim. Návrhy aplikace Fusion jsou uspořádány podle projektů. Pokud chcete mít přístup k návrhům aplikace Fusion, musí vás správce pozvat do centra a udělit vám přístup k příslušným datům projektu. Pokud ještě nebylo vytvořeno centrum, ke kterému byste se mohli připojit, můžete jej vytvořit. Před vytvořením centra ověřte u spolupracovníků, že centrum ještě neexistuje.

  Přečtěte si další informace projektech a centrech Fusion.

Návrhy aplikace Fusion lze otevřít pouze z centra Fusion, ke kterému vám byl udělen přístup.

Import návrhů aplikace Fusion

1. Pomocí příkazu Otevřít nebo Importovat vyberte návrh aplikace Fusion (.fusiondesign), který chcete importovat.

   Podrobný postup importu návrhu aplikace Fusion (.fusiondesign) naleznete v části Import souborů z jiných systémů CAD jako reference nebo převedení modelu.

2. V dialogu Otevřít nebo Importovat přejděte k jednotce Fusion a poté k centru Fusion, ve kterém se nachází model aplikace Fusion, a vyberte návrh aplikace Fusion (.fusiondesign), který chcete importovat.



3. Vyberte, které možnosti importu chcete zahrnout, a klikněte na tlačítko OK.

Aktualizace souboru aplikace Fusion – reference

Existuje několik různých způsobů, jak synchronizovat model aplikace Fusion, na který odkazujete v aplikaci Inventor, s nejnovějšími aktualizacemi.

Při otevření dokumentu aplikace Inventor, který obsahuje referenci na soubor .fusiondesign, aplikace Inventor zjistí, zda je k dispozici aktualizace:

• Soubor součásti: Ikona blesku je aktivní. Kliknutím aktualizujte podle nejnovějších dat aplikace Fusion.

• Soubor sestavy: Zobrazí se zpráva s dotazem, zda chcete aktualizovat soubor. Aktualizujte výběrem možnosti Ano. Když vyberete možnost Ne, aktivuje se ikona blesku.

• Soubor sestavy a součásti:

  Po dokončení importu můžete aktualizace kdykoli zkontrolovat ručně.

  • Pravým tlačítkem myši klikněte na soubor aplikace Fusion v prohlížeči a vyberte možnost Zjistit aktualizace.



Další informace naleznete v části Interoperabilita aplikací Inventor a Fusion.
