Práce se šablonami výkresů, listy a formáty listů

Co je nového: 2022.1

Automatizace vytváření nových výkresů pomocí vlastních listů a formátů listů

Při vytváření nového výkresového souboru založeného na šabloně výkresu s listy s předdefinovanými pohledy budete vyzváni k výběru komponenty pro každý list, který má definovaný jeden nebo více pohledů. Každý pohled je umístěn v souladu s konfiguracemi definovanými v šabloně výkresu. Chcete-li automatizovat opakující se úlohu definice nastavení pohledu v novém výkresovém souboru, definujte tato nastavení v jednom nebo více formátech listů v souboru šablony výkresu.

Kromě pohledů a jejich nastavení zůstávají při vytváření nového výkresu s listem s předdefinovanými pohledy zachována i nastavení plechu, kusovník a nastavení jeho formátu, generické/obecné tabulky a text.

*Přehled pracovního postupu – příklad (podle potřeby pro každý formát listu) *

Začněte přizpůsobením listu tak, aby byl v souladu s vašimi podnikovými normami. Jakmile je list nakonfigurován tak, jak chcete, umístěte jeden nebo více pohledů a podle potřeby upravte nastavení. Poté z listu vytvořte nový formát listu.

Přizpůsobení šablony výkresu

1. Otevřete šablonu výkresu nebo soubor výkresu a upravte nebo vytvořte nový list: Přidejte rámeček, rohové razítko atd. a podle potřeby proveďte úpravy, aby byly splněny normy vaší společnosti.

2. Umístěte jeden nebo více pohledů a upravte jejich nastavení tak, aby odpovídala normám vaší společnosti.

3. Jakmile je soubor nakonfigurován tak, jak chcete, vyberte možnost Pohled Navigovat Přiblížit vše. Tím se zajistí, aby se v dialogu Nový soubor zobrazovala miniatura s celým listem.

4. Vytvořte formát listu založený na konfiguraci listu: Klikněte na list pravým tlačítkem a vyberte možnost Vytvořit formát listu.

5. V dialogu Vytvořit formát listu zadejte název. Pokud chcete, aby se měřítko pohledů měnilo podle velikosti komponent a listu, zaškrtněte políčko Přizpůsobit pohledy listu.

6. (Volitelné) Nyní, po vytvoření formátu listu, můžete list použitý k vytvoření formátu listu odstranit – pokud jej nepotřebujete dostupný ve výkresech, které pomocí této šablony vytvoříte.

7. Uložte soubor do složky šablon: C:\Users\Public\Documents\Autodesk\Inventor xxxx\Templates\%Language% (výchozí umístění souboru lze změnit v možnostech aplikace na kartě Soubory).

Vytvoření nového výkresu z přizpůsobené šablony výkresu

1. Otevřete dialog Nový výkres a dvakrát klikněte na soubor šablony s formátem listu, který chcete použít.

2. V dialogu Vyberte komponentu pro pohled na listu (název listu) vyberte komponentu.

   Na základě definovaných nastavení se vytvoří nový soubor výkresu.

Vytvoření nového listu

V šabloně výkresu nebo souboru výkresu:

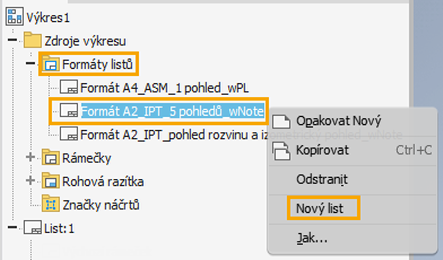

1. V prohlížeči rozbalte položku Zdroje výkresu Formáty listů. Pravým tlačítkem klikněte na formát listu a vyberte možnost Nový list.



2. V dialogu „Vyberte komponentu pro pohled na listu“ umístěte výběrem souboru modelu pohledy modelu do listu a klikněte na tlačítko OK.

3. Vyberte uzel prohlížeče nového listu a zadejte popisný název.

4. Chcete-li přizpůsobit nastavení pohledu tak, aby odpovídala normám vaší společnosti, klikněte na pohled pravým tlačítkem a v místní nabídce vyberte možnost Upravit pohled.

Úprava listu výkresu

V šabloně výkresu nebo souboru výkresu:

1. Klikněte pravým tlačítkem na list v grafickém okně nebo na název listu v prohlížeči.

2. Z nabídky vyberte položku Upravit list.

3. Změňte nastavení v dialogu Upravit list.

Úprava formátu listu

V šabloně výkresu nebo souboru výkresu:

Formát listu nelze přímo upravit. Pokud chcete změnit existující formát listu, vytvořte list založený na formátu listu a podle potřeby upravte jeho prvky. Potom odstraňte formát listu a uložte upravený list jako nový formát listu se stejným názvem.

Kopírování listu výkresu

V šabloně výkresu nebo souboru výkresu:

1. Klikněte pravým tlačítkem na list v grafickém okně nebo na název listu v prohlížeči.

2. V nabídce nebo na panelu Nástroje vyberte možnost Kopírovat.

3. Na panelu Nástroje vyberte možnost Vložit.

Procházení mezi listy výkresu

Ve výkresovém souboru:

1. Klikněte pravým tlačítkem na kreslicí plochu a vyberte možnost Další list nebo Předchozí list.

Odstranění listů výkresu

V šabloně výkresu nebo souboru výkresu:

1. V prohlížeči vyberte jeden nebo více listů, které chcete odstranit.

2. Proveďte jeden z následujících úkonů:

   • Klikněte pravým tlačítkem a v nabídce vyberte možnost Odstranit.
   • Použijte klávesu Delete.

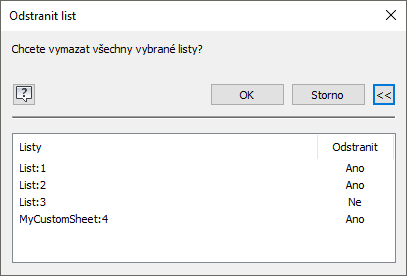

3. (Volitelné) Chcete-li změnit, které listy jsou vybrány k odstranění, klikněte v dialogu Odstranit listy na položku Více a poté kliknutím na možnost Odstranit určete, které listy chcete odstranit.



4. Kliknutím na tlačítko OK odstraňte určené listy.

Výběr formátu listu při vytváření nového výkresového souboru

Šablona výkresu formátu listu je k dispozici při vytváření nového souboru výkresu:

• Pomocí příkazu Soubor Nový: V dialogu Vytvořit nový soubor proveďte kliknutím výběr ve sloupci vpravo. Chcete-li otevřít soubor standard.idw (Použít šablonu), klikněte na tlačítko Vytvořit. Šablonu také můžete otevřít dvojitým kliknutím. Podívejte se na příklad.
• Pomocí příkazu Soubor Nový Výkres: Přesunutím kurzoru nad šipku rozevírací nabídky zobrazte dostupné šablony formátu listu a kliknutím proveďte výběr. Podívejte se na příklad.
• V souboru součásti nebo sestavy: Klikněte pravým tlačítkem na název souboru v prohlížeči a vyberte možnost Vytvořit výkresový pohled. Zobrazí se dialog Vytvořit nový soubor. Chcete-li otevřít soubor standard.idw (Použít šablonu), klikněte na tlačítko Vytvořit. Šablonu také můžete otevřít dvojitým kliknutím. Podívejte se na příklad.
