Vytvoření profilového ohybu plechu

Můžete vytvořit profilový ohyb, určit jeho kóty a vytvořit profilový ohyb s více hranami pomocí automatického pokosu.

Co je nového: 2026

Tento příkaz používá k vytváření a úpravám prvku rozhraní panelu vlastností.

• Panely vlastností usnadňují práci a odstraňují rozhraní s kartami. Některé ovládací prvky jsou společné pro všechny panely vlastností. Podrobnosti o běžných ovládacích prvcích naleznete v části Panely vlastností.

• Předvolby jsou předem existující sady parametrů, které se použijí na prvek, když je vybrán. Předvolby se používají pro většinu příkazů založených na panelech vlastností. Další informace naleznete v části Práce s předvolbami.

• Při interakci s panelem vlastností se vybraný řádek zvýrazní, abyste viděli, kde provádíte úpravy. Zvýraznění se řídí nastavením funkce Barevné schéma v Možnostech aplikace. Úpravou nastavení můžete spravovat předvolby barev.

  Poznámka: Úpravy barevných schémat se uplatní v celé aplikaci Inventor.

• Panel vlastností zobrazuje pouze parametry, které jsou potřebné pro zvolené podmínky. Pokud je ohyb základním prvkem, zobrazí se pouze některé parametry. Pokud je ohyb doplňkovým prvkem, zobrazí se možnosti v závislosti na vašich volbách, jak postupujete panelem vlastností.

• Přesunutím kurzoru nad libovolné vstupní pole zobrazíte parametr a jeho hodnotu.

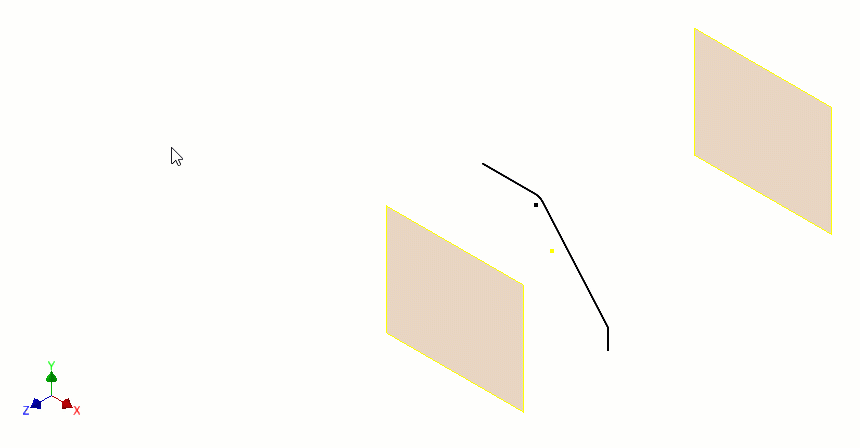

Vytvoření profilového ohybu jako základního prvku

1. Na pásu karet klikněte na kartu Plech panel Vytvořit Obruba .

2. (Volitelné) Použijte předvolbu, kterou jste vytvořili na základě předchozího prvku profilového ohybu.

3. Ve skupině Vstupní geometrie proveďte následující úkony:

   • Profily. Pokud existuje platný otevřený profil, je automaticky vybrán. Pokud existuje více než jedna možnost, vyberte otevřený profil. Pokud neexistuje žádný profil, bude profil vytvořen v prostředí náčrtu.
   • Název tělesa. Zobrazí se pouze při použití možnosti Nové těleso. Potvrďte výchozí název nebo zadejte název.
   • Pravidlo plechu. Vyberte pravidlo plechu, které chcete použít.

4. Skupina Umístění prvku se zobrazí pouze v případě, že vybraný soubor IDE závisí při umísťování na referencích geometrie, například na hraně nebo ploše. Vyberte požadovanou geometrii umístění a pokračujte v definování parametrů ohybu.

5. Ve skupině Chování zadejte podle potřeby následující parametry:

   • Od. Ve výchozím nastavení používá náčrtovou rovinu profilu.

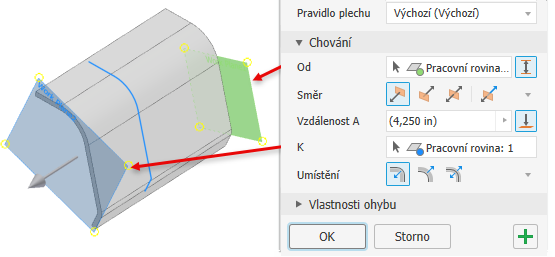

   • Mezi. Zadejte různá ukončení Od a Do. Platnými vstupy jsou plocha, bod nebo pracovní prvek.



     Poznámka: Při použití možnosti Mezi, Směr a Vzdálenost jsou referenční hodnoty definované hodnotami vybranými v polích Od a Do.

   • Směr. Zadejte směr ohybu výběrem z následujících možností:

     • Výchozí
     • Obrácený
     • Symetrický
     • Asymetrický

   • Vzdálenost A. Zadejte délku profilového ohybu.

   • Vzdálenost B. Zobrazí se, když je vyžadována druhá hodnota vzdálenosti. Zadejte vzdálenost.

   • Do. Jako zakončení ohybu vyberte pracovní prvek nebo rovinnou plochu. Vzdálenost je referenční hodnota, pokud je použita možnost Do.

   • Poloha. Určete stranu profilu, kde je vytvořen ohyb.

     • Možnost Výchozí použije profil jako vnitřní hranu.
     • Možnost Obrácené použije profil jako vnější hranu.
     • Možnost Symetrické určuje ekvidistantní odsazení od profilu.

6. Ve skupině Vlastnosti ohybu zadejte údaje Poloměr ohybu a Pravidlo rozvinu, které chcete použít.

7. Kliknutím na tlačítko OK ukončíte vytváření ohybu nebo můžete kliknutím na Použít pokračovat v přidávání profilových ohybů.

Vytvoření profilového ohybu na existujícím tělese

Profilový ohyb lze přidat na existující plochu plechu. Vytvořte profil náčrtu na ploše kolmé k hraně profilového ohybu.

1. Na pásu karet klikněte na kartu Plech panel Vytvořit Obruba .

2. Ve skupině Vstupní geometrie proveďte následující úkony:

   1. Profily. Pokud otevřený profil není vybrán automaticky, vyberte jej.

   2. (Volitelné) Nové těleso. Vyberte tuto možnost, pokud má být profilový ohyb novým tělesem odděleným od vybraného tělesa.

      1. Název tělesa. Zobrazí se pouze při použití možnosti Nové těleso. Potvrďte výchozí název nebo zadejte název.

   3. Pravidlo plechu. Použije aktivní pravidlo pro styl plechu. Je-li vybrána možnost Nové těleso, vyberte pravidlo plechu, které chcete použít.

3. Ve skupině Chování zadejte následující parametry:

   • Meze šířky

     • Podél vybrané hrany. Tuto možnost vyberte, chcete-li přidat profilový ohyb podél vybraných hran.

       1. Sady hran jsou kolekcí hran, ke kterým je přidán profilový ohyb. Možnosti hran jsou definovány pro jednotlivé sady hran.

       2. Možnost Smyčka hran nastaví prioritu výběru na smyčky hran. Vyberte hranu. Vyberou se také všechny souvislé hrany.

       3. Možnost Přidat sadu hran vytvoří novou položku sady hran. Vyberte hrany, které chcete zahrnout do sady. To umožňuje definovat více ohybů s různou šířkou zakončení.

          Pro každou množinu hran můžete určit metodu použitou k definování ohybu.

          • Možnost Hrana použije pro určení ohybu celou hranu.
          • Šířka. Určete šířku hrany. Obruba je umístěna symetricky od středu hrany.
          • Mezi. Tato možnost slouží k vytvoření ohybu mezi dvěma prvky. Prvky mohou být body, pracovní roviny nebo plochy.
          • Odsazení Pomocí této možnosti můžete zadat hodnoty odsazení pro každou stranu ohybu.
          •  Pomocí příkazu Vymazat výběry odeberte vybranou sadu.

   • Od náčrtové roviny. Určuje, že profilový ohyb bude začínat od náčrtové roviny profilu.

     1. Od. Určuje počáteční rovinu profilového ohybu. Ve výchozím nastavení je vybrána náčrtová rovina profilu. Tato možnost je zakázána, pokud se nepoužívá možnost Mezi.

     2. Mezi Pomocí této možnosti můžete určit jiné umístění začátku a ukončení.

        • Od. Určete začátek ohybu.
        • Do. Vyberte prvek, u kterého ohyb končí.

     3. Směr. Zadejte směr ohybu výběrem z následujících možností:

        • Výchozí
        • Obrácený
        • Symetrický
        • Asymetrický

     4. Vzdálenost A. Zadejte délku profilového ohybu.

     5. Hrany ohybu. Vyberte další hrany, u kterých je umístěn ohyb.

     6. Poloha. Určete stranu profilu, kde je vytvořen ohyb.

        • Možnost Výchozí použije profil jako vnitřní hranu.
        • Možnost Obrácené použije profil jako vnější hranu.
        • Možnost Symetrické určuje ekvidistantní odsazení od profilu.

4. Ve skupině Vlastnosti ohybu použijte výchozí nastavení pravidel nebo zadejte údaje Poloměr ohybu, Pravidlo rozvinu, Tvar výštipu a Přechod ohybu, které chcete použít. Některé parametry lze upravit pomocí explicitních hodnot nebo rovnic, případně můžete přijmout výchozí nastavení.

1. Ve skupině Výchozí nastavení rohu použijte výchozí nastavení pravidel nebo nastavte možnosti Automatický pokos, Tvar rohu a Rohový výštip. Vyberte možnosti rohu v odpovídajícím seznamu.

1. Na kreslicí ploše můžete u ohybů s více hranami určit jednotlivé parametry rohu pomocí funkce Přepsání rohu. Kliknutím na symbol rohu vyplňte roh na panelu vlastností. Poté upravte nastavení rohu pro výštip, tvar, velikost mezery a velikost výštipu tak, aby vyhovovaly vašim požadavkům.

Chcete-li povolit pole pro velikost mezery a velikost výštipu, klikněte na ikonu výchozího nastavení vedle pole.

1. Chcete-li přidat další profilové ohyby, klikněte na Použít. Po dokončení klikněte na tlačítko OK.
