Při vytváření schodiště jsou zábradlí přidávána automaticky. Zábradlí schodiště lze upravit kdykoli po jeho vytvoření.
- Vyberte zábradlí.
Pokud pracujete v půdorysném pohledu, můžete k výběru zábradlí použít klávesu TAB.
Tip: Úprava zábradlí ve 3D pohledu umožňuje snadnější výběr a názornější zobrazení změn. - Podle potřeby na paletě Vlastnosti upravte vlastnosti zábradlí nebo kliknutím na možnost
Upravit typ upravte vlastnosti jeho typu.
- Chcete-li upravit čáru náčrtu zábradlí, klikněte na kartu Upravit | Zábradlí
panel Režim
Upravit trasu.

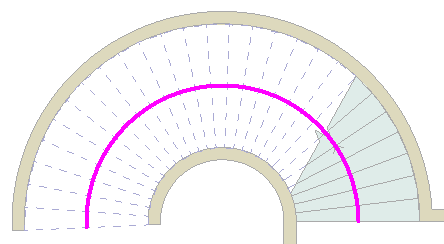

Dojde k výběru čáry zábradlí, jak je znázorněno níže.
- Upravte vybranou čáru podle potřeby.
Pracujete v režimu náčrtu, takže můžete tvar čáry upravit tak, aby vyhovoval vašemu návrhu. Čára zábradlí může být složena ze spojených přímých a obloukových segmentů, nemůže však tvořit uzavřenou smyčku. Přetažením modrých ovládacích prvků můžete změnit její velikost. Viz části Ovládací prvky a úchyty tvarů a Rozdělení prvků. Čáru zábradlí lze přesunout na jiné místo, například do středu schodiště. V rámci jedné relace nelze načrtnout několik zábradlí najednou. Před kreslením dalšího zábradlí musíte nejprve dokončit náčrt předchozího zábradlí. Můžete použít nástroj Rozdělit v pohledu modelu zábradlí. Při použití akce Rozdělit se automaticky vytvoří dva samostatné náčrty zábradlí.

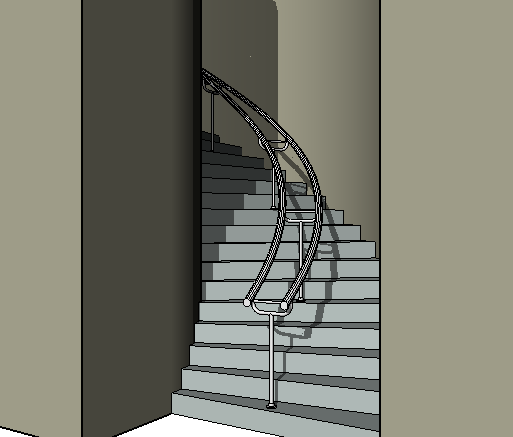

Upravené schodiště se zábradlím uprostřed
