Úprava načrtnutého schodiště

Po vytvoření načrtnutého schodiště můžete upravit hranice schodiště, čáry podstupnic a čáry ramen, abyste mohli schodiště podle potřeby tvarovat.

Můžete například vybrat čáru ramene a jejím přetažením přidat nebo odebrat podstupnice.

Úprava ramene schodiště

Půdorysný tvar načrtnutého schodiště lze upravit i některým z nástrojů kreslení.

1. Vyberte schodiště.
2. Klikněte na kartu Upravit | Schodištěpanel Režim Upravit náčrt.
3. Klikněte na kartu Upravit | Schodiště > Upravit náčrtpanel Kreslit a vyberte nástroj kreslení, který je vhodný k provedení změn.

Příklad

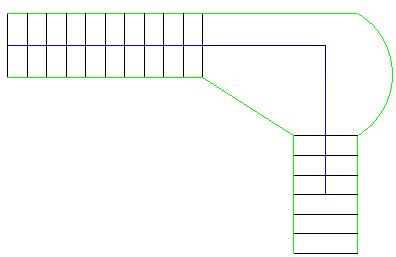

Na následujícím obrázku byl náčrt podesty upraven pomocí nástroje Oblouk počátek-konec-poloměr



Úpravy ramene schodiště

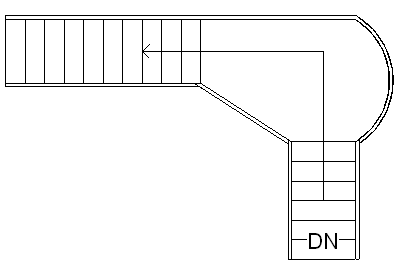

Dokončený náčrt s upravenou podestou

Načrtnuté schodiště lze také upravit změnou vlastností jeho instance na paletě Vlastnosti. Chcete-li získat přístup k vlastnostem typu, klikněte na možnost Upravit typ na paletě Vlastnosti.

Úpravy schodiště vytvořeného načrtnutím hraničních čar a čar podstupnic

Vyberte schodiště a pomocí nástrojů kreslení změňte půdorysný tvar. Úpravou instance schodiště a parametrů typů změňte jeho vlastnosti.

Zábradlí schodiště s podestami

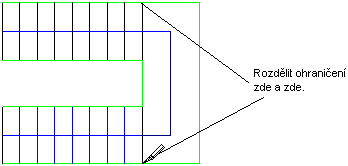

Pokud schodiště, které jste vytvořili načrtnutím hraničních čar a čar podstupnic, zahrnuje podestu, rozdělte hraniční čáry v místě, kde se protínají s podestou, aby zábradlí přesně odpovídalo podestě a sklonu schodiště.

1. Vyberte schodiště a klikněte na kartu Upravit | Vytvořit náčrt schodištěpanel Upravit Rozdělit.
2. Rozdělte čáry ohraničení v místě, kde se protínají s podestou.


Tipy

• Nepropojujte vzájemně levé a pravé čáry ohraničení. Můžete je načrtnout jako jednosegmentové nebo vícesegmentové čáry (například přímé čáry s připojenými oblouky).
• Propojte čáry podstupnic mezi levým a pravým ohraničením.
• Čára horní podstupnice na ramenu schodiště představuje skutečnou podstupnici bez stupnice.
