Automatizace vytváření kombinací zatížení

Můžete použít generátor automatizace kombinací zatížení na základě vybrané oblasti/země a kódu návrhu.

Podívejte se na seznam dostupných kódů návrh podle oblasti/země.

Automatizace kombinace zatížení:

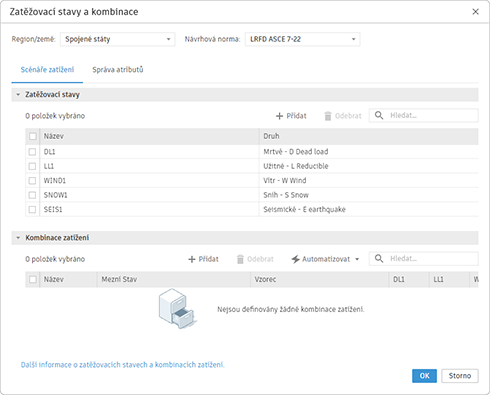

  1. Klikněte na možnost Analyzovat Analytický model (Zatěžovací stavy a kombinace).
  2. Klikněte na kartu Správa atributů.
  3. Rozbalte položku Kombinace zatížení.

  4. Klikněte na Automatizovat Automatizovat kombinace zatížení.

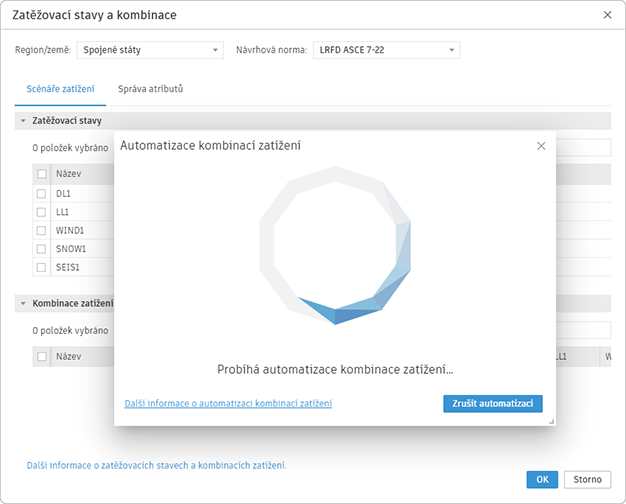

    Vygenerují se kombinace.

  5. Vyberte všechny kombinace nebo vyberte kombinace, které chcete použít.
  6. Klikněte na tlačítko Přidat do tabulky.
Poznámka: Tlačítko Automatizovat kombinace zatížení je k dispozici pouze v případě, že jste přihlášeni ke svému účtu v aplikaci Revit, máte aktivní připojení k internetu a zatěžovací stavy jsou v souladu s vybraným kódem návrhu.

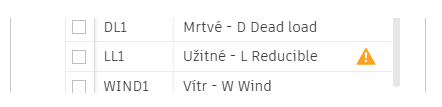

Zatěžovací stavy, které nejsou v souladu s vybraným kódem návrh, jsou označeny, jakmile kód návrh vyberete.

Chcete-li zatěžovací stav sladit s vybraným kódem návrhu, otevřete rozevírací seznam a v části Kód návrhu vyberte odpovídající typ. Jakmile jej vyberete, oznámení zmizí. Opakujte postup, dokud nebudou všechny zatěžovací stavy sladěny s vybraným kódem návrhu.

Pokud byl zvolen návrh kód a všechny zatěžovací stavy jsou s ním sladěny, lze spustit proces automatizace.

Poznámka:

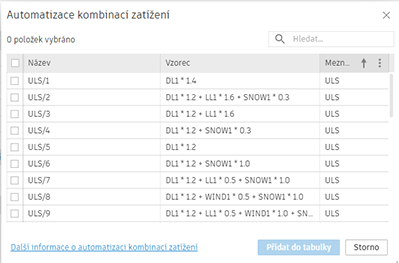

Po dokončení procesu automatizace se zobrazí seznam výsledků.

Poznámka: Seznam výsledků není seznamem kombinací zatížení definovaných pro váš projekt. Jedná se o výsledek procesu automatizace.
Přidání kombinace zatížení ze seznamu výsledků automatizace do projektu:
  1. Vyberte všechny kombinace nebo vyberte kombinace, které chcete použít.
  2. Klikněte na tlačítko Přidat do tabulky.
    3. Poznámka:
    • Kliknutím na tlačítko Storno zavřete seznam, aniž byste do projektu cokoli přidávali.
    • Seznam můžete prohledávat, třídit nebo měnit jeho pořadí, abyste snadno identifikovali požadované kombinace zatížení.
    • Pokud jsou položky v seznamu výsledků zašedlé, znamená to, že kombinace zatížení se stejným vzorcem již jsou součástí projektu.

Seznam výsledků automatizace můžete kdykoli znovu otevřít a přidat z něj do svého projektu přidat další kombinace zatížení.

Poznámka: Pokud po vygenerování kombinace zatížení dojde ke změně vstupních dat, jako je region/země, změní se kód, nebo budou přidány, odstraněny nebo přejmenovány zatěžovací stavy/typy, výsledky automatizace již nebudou k dispozici. Aby bylo možné zobrazit výsledky, je nutné automatizaci znovu spustit.

Kódy návrhů podle oblasti/země

Region/země Kód návrhu
Austrálie AS/NZS 1170.0:2002(4)
Belgie NBN EN 1990-ANB:2021 (Eq.6.10)
Brazílie ABNT NBR 8681:2003
Kanada NBCC 2020
NBCC 2015
NBCC 2010
Dánsko DS/EN 1990 DK NA:2021 CC2
DS/EN 1990 DK NA:2021 CC1
DS/EN 1990 DK NA:2021 CC3
EN 1990 DK NA:2007
Eurokód EN 1990:2023 (8.12) VC1 CC2
EN 1990:2023 (8.12) VC1 CC1
EN 1990:2023 (8.12) VC1 CC3
EN 1990:2023 (8.13) VC1 CC2
EN 1990:2023 (8.13) VC1 CC1
EN 1990:2023 (8.13) VC1 CC3
EN 1990:2002/AC:2010 (Eq.6.10)
EN 1990:2002/AC:2010 (Eq.6.10 a&b)
Finsko SFS-EN 1990/2016 RC2
SFS-EN 1990/2016 RC1
SFS-EN 1990/2016 RC3
Francie NF EN 1990/NA Décembre 2011 H<1000m
BAEL 91
CB 71 Avril 2000
CM66 Avril 2000
AL 76 Avril 2000
NF EN 1990/NA Décembre 2011
NF EN 1990/NA Décembre 2011 H>1000m
Velká Británie BS-EN 1990:2002+A1:2005 (Eq.6.10)
BS-EN 1990:2002+A1:2005 (Eq.6.10a&b)
BS5950
BS8110
Řecko ELOT EN 1990/A1
Indie IS:875 (Part5)
Itálie D.M. 17/01/2018 (A1)
D.M. 17/01/2018 (EQU)
D.M. 17/01/2018 (A2)
Nizozemsko NEN-EN 1990:2006/NB:2019 (Eq.6.10 a&b)
Norsko NS-EN 1990:2002/NA:2016
Polsko PN-EN 1990:2004/AC:2010 (Eq.6.10 a&b)
Portugalsko NP EN 1990:2009
Rumunsko SR EN 1990:2004/NA:2009 (Eq.6.10)
Jižní Afrika SANS 10160-1:2011
Španělsko CTE DB-SE:2006
Švédsko SS-EN 1990/BFS 2019:1 EKS 11 SC2
SS-EN 1990/BFS 2019:1 EKS 11 SC1
SS-EN 1990/BFS 2019:1 EKS 11 SC3
Spojené státy LRFD ASCE 7-22
ASD ASCE 7-22
ACI318_2011
ASCE 7-16 ASD
ASCE 7-16 LRFD
LRFD IBC 2018
ASD IBC 2018
