Co je nového v aplikaci Revit 2024

Získejte informace o nových funkcích v nejnovější verzi aplikace Autodesk Revit. Technické podrobnosti naleznete v poznámkách k verzi.

Verze 2024.1

Hlavní novinky

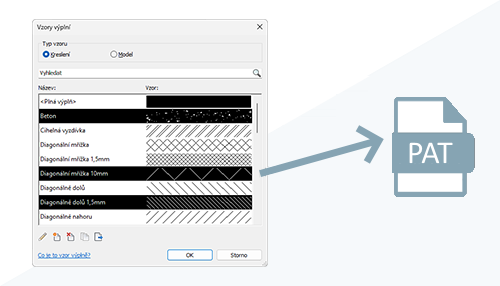

Export vzorů výplní

Exportujte kreslicí a modelové vzory z modelu do souboru PAT.

Zjednodušení topografie

Nápad komunity: Snižte počet bodů použitých při vytváření prvků terénního útvaru.

Úpravy tvaru: Vylepšení dělicích čar

Nápad komunity: Pomocí ovládacích prvků umístění na kontextové kartě můžete řídit výšku dělicích čar při úpravách tvaru prvků.

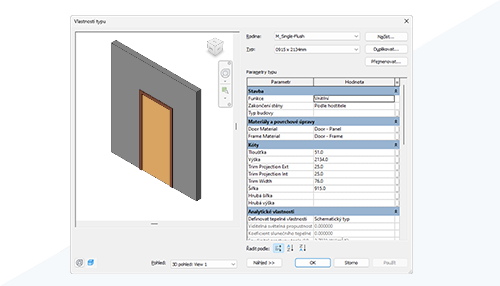

Styly zobrazení v náhledu typu

Chcete-li lépe vizualizovat, jak je prvek zobrazen v modelu, použijte na prvek styl zobrazení v dialogu Vlastnosti typu.

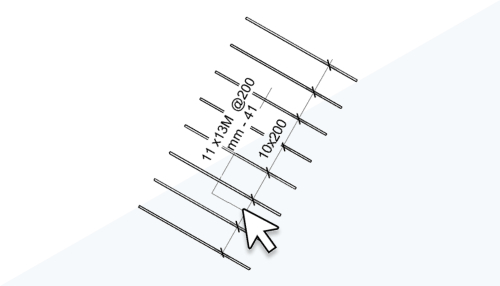

Automatické umístění popisků poznámek více výztuží

Poznámky více výztuží je možné umístit rychleji, přičemž popisek bude orientován rovnoběžně s kótovací čarou v zadaném odsazení.

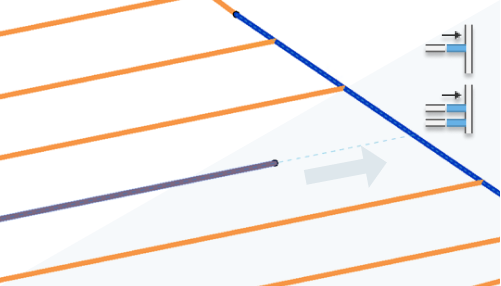

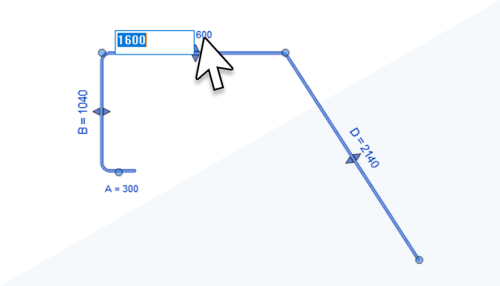

Intuitivní úpravy délky segmentu výztuže

Nyní můžete snadněji vytvářet detaily výztuže díky možnosti provádění úprav délky segmentů výztuže přímo na kreslicí ploše ve 2D nebo 3D pohledech.

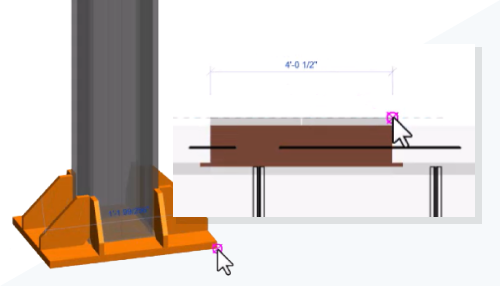

Rozdělení mezerou u rámové konstrukce a sloupů

Nástroje Rozdělit prvek a Rozdělit mezerou lze použít u všech rámových konstrukcí a sloupů, aby bylo možné rychleji modelovat v různých scénářích, které vyžadují rozdělení.

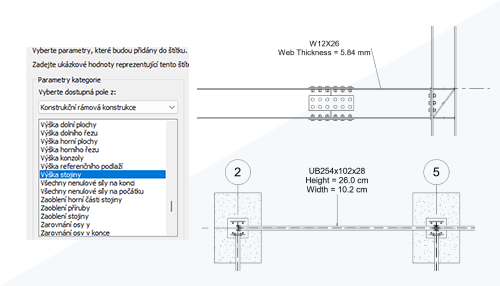

Parametry tvarů konstrukčních řezů v popiscích

Pomocí parametrů tvarů konstrukčních řezů můžete přizpůsobit popisky u rámové konstrukce.

Další funkce

Oříznutí nebo prodloužení konstrukčních analytických prutů

Na konstrukční analytické pruty můžete použít nástroje Oříznout a Prodloužit a provádět tak produktivnější modelování.

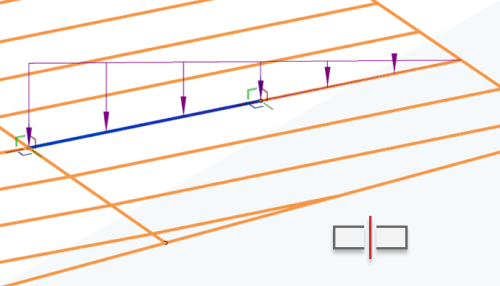

Rozdělení konstrukčních analytických prutů

Na konstrukční analytické pruty můžete použít nástroj Rozdělit prvek a provádět tak produktivnější modelování.

Aktualizace aplikace Dynamo 2.18

Aplikace Dynamo 2.18 přináší sadu vylepšených uzlů grafu pro vizualizaci dat, vylepšení prostředí Editoru skriptů jazyka Python, rychlý způsob změny velikosti knihovny uzlů a další novinky.

Vylepšení navigace v Prohlížeči projektu

Stisknutím klávesy Ctrl a otáčením kolečkem myši můžete přiblížit nebo oddálit obsah Prohlížeče projektu. Po vyhledávání se pomocí kláves se šipkami můžete ve výsledcích vyhledávání pohybovat nahoru a dolů.

Zapamatování použití pravidel plochy

Nastavení hodnoty Použít pravidla plochy je zapamatováno a výchozí hodnotu lze přizpůsobit.

Změna zarovnání textu u více vybraných prvků

Nápad komunity: Na pásu karet můžete změnit zarovnání textu pro více textových prvků najednou.

Upozornění na odstranění pohledů v modelech se sdílením práce

Aby se předešlo ztrátě dat při odstraňování pohledů v modelech se sdílením práce, zobrazí se zpráva s upozorněním obsahující další informace o tom, jak obnovit odstraněný pohled v modelu se sdílením práce.

Verze 2024

Hlavní novinky

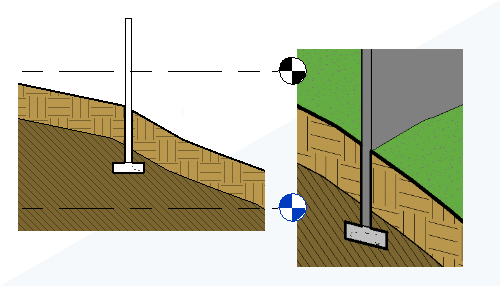

Terénní útvary

Nápad komunity: Vytvářejte topografické prvky jako geometrii pevných těles.

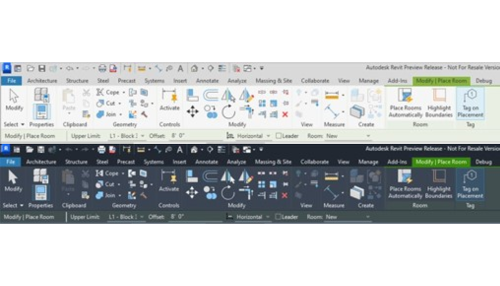

Tmavé téma aplikace Revit

Nápad komunity: Aplikace Revit podporuje tmavé téma pro uživatelské rozhraní první úrovně, včetně palety Vlastnosti, Prohlížeče projektu, panelu Možnosti, ovládacího panelu Pohled a stavového řádku. Na pásu karet i v dialogu Možnosti můžete také nastavit téma kreslicí plochy (plátna) na možnost Tmavé nebo Světlé.

Zarovnání vzorů povrchů

Nápad komunity: Pomocí nástroje Zarovnat můžete zarovnat vzory povrchů na prvcích s upraveným tvarem. Vzory lze zarovnat po celém povrchu nebo lze zarovnávat jednotlivé trojúhelníkové plochy.

Vylepšení geometrie oříznutí

Nápad komunity: Byly povoleny další kategorie, které umožňují oříznutí v prostředí projektu.

Vyhledávání v Prohlížeči projektu

Nápad komunity: V horní části Prohlížeče projektu je nyní k dispozici funkce vyhledávání.

Výkazy revizních obláčků

Nápad komunity: Pomocí výkazů revizních obláčků můžete rychle spravovat informace o parametrech revizních obláčků.

Připojení modelů koordinace

Nápad komunity: Provádějte vizuální křížovou kontrolu mezi modely různých oborů a fází projektu. Ve 3D pohledech vizuálně porovnávejte modely spolupráce vytvořené v aplikaci Revit nebo jiných nástrojích modelování pro účely koordinace.

Body uchopení pro modely koordinace

Nápad komunity: Pomocí bodů uchopení můžete snadno modelovat v kontextu, měřit mezi dvěma referencemi na základě bodů modelu koordinace nebo lépe umístit model koordinace.

Další možnosti zarovnání trajektorie pro volný tvar výztuže

Vyberte, jak chcete zarovnat tyče v sadě, a také nastavte tyče v sadě tak, aby byly rovnoběžné s rovinnou plochou vybranou ve vazbě Zarovnat/zavřít.

Výtahy výztuže tyčí ve výkresech výztuží

Nápad komunity: Přidáním výtahů výztuže do výkresů výztuží můžete vytvořit přesné pokyny k ohybu a instalací tyčí.

Výtahy výztuže tyčí ve výkazech

Nápad komunity: Vytvořte přehledné pokyny k výrobě přidáním výkazů ohybů tyčí, které obsahují výtahy výztuže tvarů znázorňující geometrii tyčí.

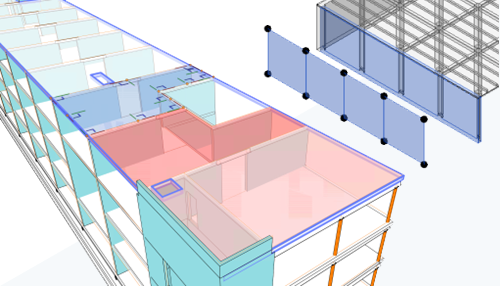

Vlastní asociace mezi fyzickými a analytickými prvky

Vytvářejte více asociací mezi prvky, abyste mohli lépe koordinovat aktualizace v rámci fyzických a analytických modelů.

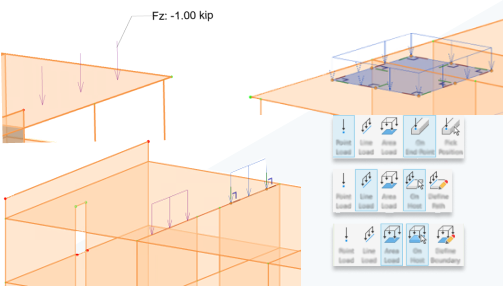

Vylepšená analytická zatížení

Použijte konstrukční zatížení na analytické pruty a desky v definovaných oblastech hostitelského objektu.

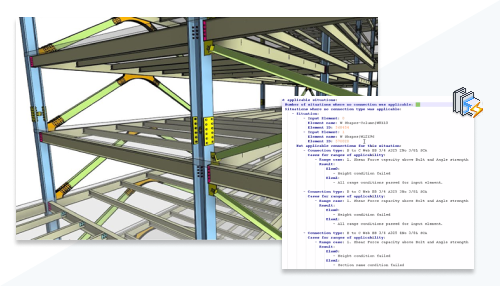

Podrobný výkaz s výsledky pro pravidla automatizace přípojů

Informace vygenerované v detailním výkazu vám pomohou lépe spravovat ocelové přípoje.

Výpočty průtoku a tlaku pro díly TZB výroby

Za účelem integrace pracovních postupů návrhu a výroby byly do přímých segmentů dílů výroby přidány výpočty průtoku a tlakové ztráty. Tyto výsledky jsou k dispozici pouze u přímých segmentů.

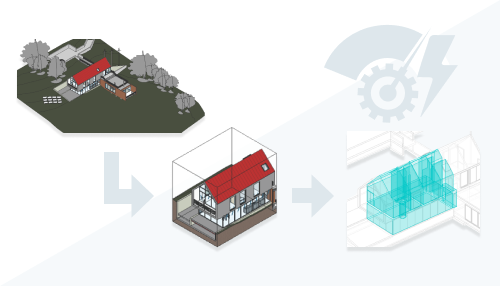

Vytvoření energetického analytického modelu podle prvků ve 3D pohledu

Při generování energetického analytického modelu můžete pomocí ořezového kvádru, filtrů pohledů nebo přepsání viditelnosti/zobrazení zobrazit prvky ve 3D pohledu a zahrnout pouze tyto prvky.

Další funkce

Insight: Technologický náhled

Aplikace Insight – Technologický náhled poskytuje architektům přehled o dopadu vázaného uhlíku již v rané fázi návrhu.

Správa vyrovnávací paměti cloudového modelu pro spolupráci

Nápad komunity: Chcete-li usnadnit správu vyrovnávací paměti cloudového modelu, můžete v dialogu Možnost zadat cestu ke složce.

Styl zobrazení Textury

Nový styl zobrazení Textury umožňuje použít texturu rendrovaných materiálů bez světelných efektů.

Vylepšení pořadí kreslení

Nápad komunity: Pořadí kreslení 2D prvků v rodinách je vizuálně stejné v Editoru rodin, v projektu a při výstupu do PDF/tisku.

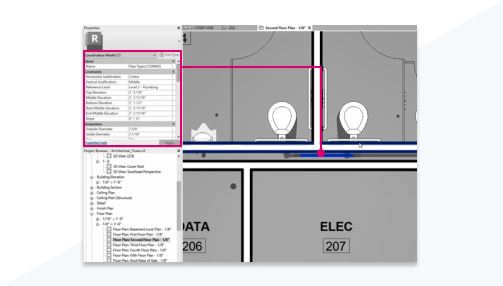

Přístup k vlastnostem objektu modelu koordinace

Vybírejte jednotlivé objekty koordinace a přistupujte k jejich vlastnostem.

Dialog Knihy barev

Určete barvy pomocí knih barev třetích stran nebo uživatelem definovaných knih barev.

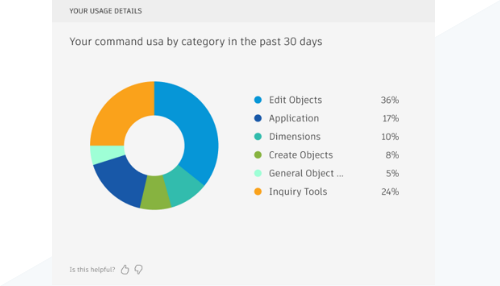

Služba Moje přehledy na domovské stránce aplikace Revit

Na domovské stránce aplikace Revit jsou zobrazovány informace ze služby Moje přehledy, které vám poskytují přehled o používání softwaru a návrhy na zlepšení vaší práce.

Modernizace uživatelského rozhraní

Nápad komunity: Více než 2 000 ikon bylo nahrazeno novými modernizovanými verzemi.

Nový vzorový model a projektové šablony

Pomocí vzorového modelu se seznámíte s funkcemi a pracovními postupy. Aktualizované projektové šablony usnadňují zahájení projektů a tvorbu vlastních šablon.

Vylepšení nabídky Twinmotion v aplikaci Revit

Do rozevírací nabídky Twinmotion byla přidána funkce Automatická synchronizace.

Přehrávač skriptů Dynamo

Prohlédněte si problémy a závislosti grafů, přidejte výstupy ve formě obrázků a vyzkoušejte nové vzorové grafy v Přehrávači skriptů Dynamo pro aplikaci Revit 2024.

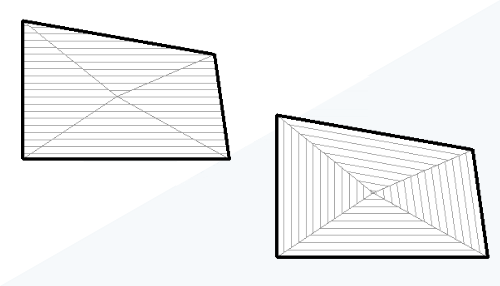

Vzory a barvy pro konstrukční plošná zatížení

Vzory plošného zatížení můžete dokumentovat v půdorysných pohledech přímo z dat analytického modelu – konstrukční zatížení.

Vylepšená dokumentace sady SDK pro ocelové přípoje

Dokumentace k rozhraní API aplikace Revit obsahuje podrobné pokyny k rozšíření funkcí ocelových přípojů a také nové ukázky rozhraní API.

Spuštění studií oslunění se sekundovými intervaly

Nápad komunity: Pro provádění studií oslunění jsou nyní k dispozici menší časové intervaly měřené v sekundách.

Přístup k nastavení slunce z pásu karet

Nápad komunity: Dialog Nastavení slunce lze otevřít přímo z pásu karet.

Trajektorie slunce v perspektivních pohledech

Nápad komunity: V perspektivním pohledu jsou nyní povoleny úpravy přetažením.

Přepnutí orientaci spony pro zarovnané rozmístění volného tvaru výztuže

Orientaci spony pro zarovnané rozmístění volného tvaru výztuže můžete přepnout stisknutím mezerníku.

Změna velikosti všech řádků ve výkazech umístěných na výkresech

Nyní můžete změnit velikost všech řádků ve výkazu umístěném na výkresu a přehledně tak zobrazit obsah včetně textu, obrázků nebo grafiky.

Otevření výkresu přímo z kreslicí plochy

Výkresy nyní můžete otevírat přímo z nabídky pravého tlačítka myši na kreslicí ploše pohledu.

Umístění více pohledů a výkazů

Na výkres lze umístit více pohledů a výkazů současně, a to buď jejich přetažením z Prohlížeče projektu, nebo výběrem více položek v dialogu Vybrat pohled.

Další dialogy s nastavitelnou velikostí

Bylo vylepšeno dvacet jedna dialogů, u kterých lze nyní při práci s nimi měnit jejich velikost.

Řazení parametrů projektu

Parametry projektu jsou v dialozích vlastností typu a instance seřazeny podle abecedy.

Parametr Výška orientovaného kvádru

Nastavte výšku orientovaného kvádru po jeho umístění.

Spotřeba a soudobost elektrických analytických komponent

Pro každé analytické zatížení můžete zadat klasifikaci zatížení a použít soudobost pro elektrické analytické komponenty.

Definování sad zatížení pro neshodná zatížení

Přidejte sadu zatížení a nastavte hodnotu Množství jako rezervní, pokud chcete vyloučit neshodná zatížení z výpočtu spotřeby.

Výztuhy potrubí TZB výroby

Nápad komunity: Návrháři TZB výroby mohou přidat výztuhy k jednotlivým potrubím v modelu.

Síťové výpočty pro návrh potrubí

Za účelem integrace pracovních postupů návrhu a výroby jsou pro návrh potrubí k dispozici síťové výpočty průtoku a tlakové ztráty.

K vyústkům vzduchotechniky byl přidán parametr Zachovat orientaci poznámky

Nápad komunity: Kategorie Vyústky vzduchotechniky nyní může pomocí parametru rodiny Zachovat orientaci poznámky zobrazit symbol poznámky.
