Hier erfahren Sie mehr über die Optionen zum Definieren von Ankern, Muttern und Unterlegscheiben, entweder ausgehend von vorhandenen Konfigurationen oder durch Erstellen vollständig neuer Konfigurationen.
Duplizieren eines vorhandenen Ankers
Beim Einrichten zum Erstellen neuer Anker ist es einfacher und schneller, mit einer vorhandenen Konfiguration zu beginnen, die Ihren Anforderungen am ehesten entspricht, und nur einige der Parameter anzupassen, um die gewünschte Anpassung zu erhalten.
So duplizieren Sie einen Anker:
- Erweitern Sie die Ankerüberschrift auf der linken Seite des Management Tools-Anwendungsfensters, wenn die Kategorie Anker aktiviert ist.
- Klicken Sie mit der rechten Maustaste auf einen vorhandenen Ankernamen.
- Wählen Sie im Kontextmenü die Option Duplizieren.
- Geben Sie einen neuen Namen ein und passen Sie zunächst die Eigenschaften an.
Anmerkung: Beim Duplizieren einer vorhandenen Ankers bleiben die Eigenschaften des Originals erhalten. Achten Sie darauf, dass Sie den Namen des Ankers auswählen, den Sie auf der Registerkarte Parameter im Feld Name dupliziert haben.
- Klicken Sie auf Anwenden, um die Änderungen für den erstellten Anker zu speichern.
Erstellen und Anpassen von Muttern- und Unterlegscheibentypen
Bevor Sie eine Schrauben-/Mutternbaugruppe erstellen (in der Registerkarte Garnitur), müssen Sie zunächst die Unterlegscheiben und Muttern definieren, um sie Ihrer Baugruppe hinzuzufügen. Obwohl es eine Anzahl vordefinierter Muttern und Unterlegscheiben gibt, können Sie auch eigene, benutzerdefinierte erstellen.

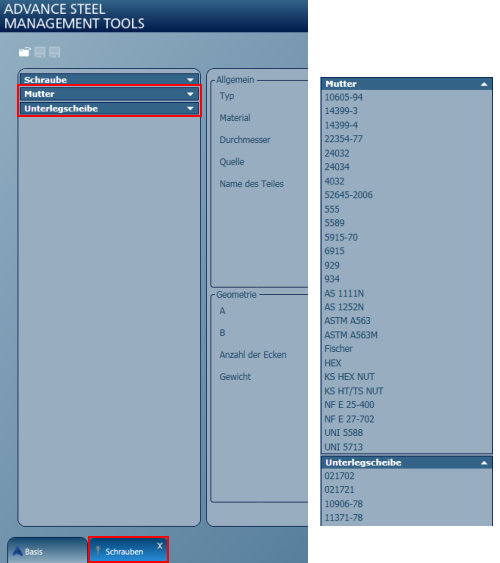

Auf der linken Seite des Management Tools-Anwendungsfensters finden Sie in der Kategorie Schrauben oder Anker sind außerdem zwei weitere Überschriften für Muttern und Unterlegscheiben. Wenn Sie die Listen erweitern, werden bereits definierte Muttern- und Unterlegscheibentypen angezeigt:

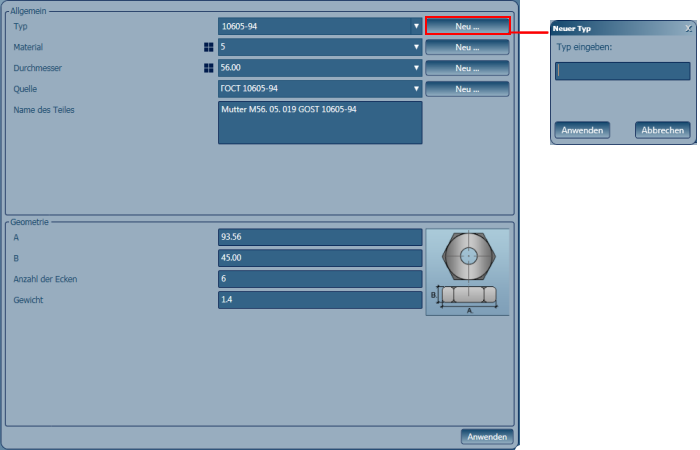

Durch Klicken auf einen der Muttern- oder Unterlegscheibentypen wird die entsprechende Eigenschaftenseite auf der rechten Seite des Anwendungsfensters eingeblendet. Hier können Sie die Parameter vorhandener Typen ändern, einen vorhandenen Typ duplizieren oder neue Typen erstellen, indem Sie auf die Schaltfläche Neu neben der Dropdown-Liste Typ klicken.
Sie müssen gültige Parameter auswählen, um den neuen Typ erstellen und Ihre Einstellungen speichern zu können. Nach dem Eingeben aller erforderlichen Parameter klicken Sie auf Anwenden, um den neuen Muttern- oder Unterlegscheibentyp zu speichern.
Erstellen eines neuen Ankers
Wenn Sie einen vollständig neuen Anker mit leeren Eigenschaftsfeldern erstellen müssen, den Sie nach Anforderung definieren können:
- Erweitern Sie die Ankerüberschrift auf der linken Seite des Management Tools-Anwendungsfensters, wenn die Kategorie Anker aktiviert ist.
- Klicken Sie mit der rechten Maustaste auf einen vorhandenen Ankernamen.
- Wählen Sie im Kontextmenü Neu. Dadurch wird eine neue leere Eigenschaftenseite auf der rechten Seite des Anwendungsfensters erstellt.
- Klicken Sie neben der Dropdown-Liste des Felds Name auf die Schaltfläche Neu.
- Geben Sie einen neuen Namen ein und passen Sie zunächst die Eigenschaften an.
Anmerkung: Sie müssen gültige Parameter auswählen und die Einstellungen auf den Registerkarten Parameter und Garnitur vornehmen (den Namen der Ankergarnitur definieren), um den neuen Anker erstellen und die Einstellungen speichern zu können.
- Klicken Sie nach dem Definieren der erforderlichen Einstellungen auf Anwenden, um die Einstellungen des neu erstellten Ankers zu speichern.
