Beispiel: Definieren einer neuen Schraube mit neuen Eigenschaften

Erstellen und Speichern der neuen Schraube

1. Klicken Sie auf der Registerkarte Parameter neben der Dropdown-Liste des Felds Name auf die Schaltfläche Neu. Geben Sie den Namen der neuen Schraube ein und klicken Sie auf Anwenden.



2. Erstellen Sie eine neue Festigkeit, indem Sie auf die Schaltfläche Neu neben der Dropdown-Liste des Felds Festigkeit klicken, einen neuen Namen eingeben und auf Anwenden klicken.



3. Wählen Sie aus der Dropdown-Liste Durchmesser einen Wert.
   Anmerkung: Sie können auch einen neuen Durchmesserwert erstellen, indem Sie die Schaltfläche Neu neben der Dropdown-Liste des Felds Durchmesser verwenden, falls Sie keinen passenden Wert in der vorhandenen Liste finden.



4. Erstellen Sie eine neue Quelle (Norm), indem Sie auf die Schaltfläche Neu neben der Dropdown-Liste des Felds Quelle klicken, einen neuen Namen eingeben und auf Anwenden klicken.



5. Navigieren Sie zur Registerkarte Garnitur und erstellen Sie eine neue Schraubengarnitur, indem Sie auf die Schaltfläche Neu neben der Dropdown-Liste Name der Garnitur klicken, einen beschreibenden Namen eingeben (z. B. BoltSetN+2W, was für Schraubengarnitur mit 1 Mutter und 2 Unterlegscheiben steht) und auf Anwenden klicken.



6. An dieser Stelle können Sie die neue Schraube in der Datenbank speichern. Klicken Sie dafür auf Anwenden.

Definieren der Schrauben in einer Schraubengarnitur

Auf der Registerkarte Schrauben:

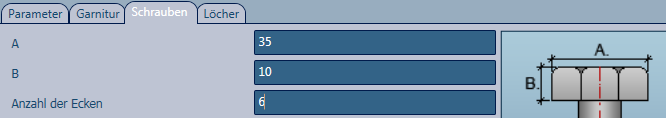

1. Fügen Sie Werte für die Schraubkopfparameter (A, B) und die Anzahl der Ecken hinzu.



   Anmerkung: Wenn die Schraube einen runden Kopf haben muss, geben Sie für die Anzahl der Ecken 0 (Null) ein.

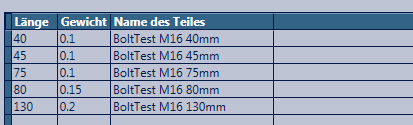

2. Definieren Sie in der Tabelle die Länge, das Gewicht und den Teilenamen der einzelnen Schrauben, die zu einer bestimmten Baugruppe gehören. In diesem Beispiel werden fünf verschiedene Schraubenlängen für BoltName_1 mit 16 mm Durchmesser definiert. Diese Längen sind 40 mm, 45 mm, 75 mm, 80 mm und 130 mm.
   Anmerkung: Die in diese Tabelle eingegebenen Werte werden in der Stückliste verwendet, wenn die Schraubengarnitur (BoltSetN+2W) in Komponenten aufgelöst angezeigt werden soll.



3. Klicken Sie zum Speichern der Einstellungen auf Anwenden.

Erstellen von neuen Muttern- und Unterlegscheibentypen für die Garnitur

Weitere Informationen finden Sie unter Erstellen und Anpassen von Muttern- und Unterlegscheibentypen. Die folgende Konfiguration wurde so erstellt, dass sie der in diesem Beispiel definierten Schraube entspricht:

• Mutternkonfiguration



• Unterlegscheibenkonfiguration




Anmerkung: Der Teilename ist der Name, der in der Stückliste verwendet wird, wenn die Schraubengruppe (BoltSetN+2W) in Komponenten aufgelöst angezeigt werden soll.

Nach dem Definieren der neuen Muttern- und Unterlegscheibentypen:

1. Navigieren Sie zurück zur Registerkarte Garnitur von BoltName_1 und fügen Sie die Muttern und Unterlegscheiben zu Ihrer Schraubengruppe hinzu.
2. Verwenden Sie auf der Registerkarte Garnitur das Pluszeichen (+), um Muttern und Unterlegscheiben zur Garnitur hinzuzufügen.

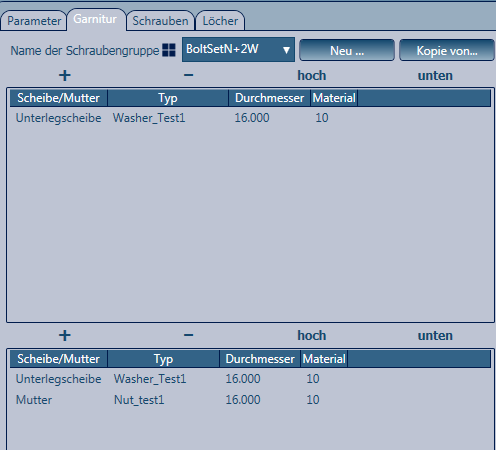

   In diesem Beispiel wurden für den oberen Teil der Schraube eine Unterlegscheibe und für den unteren Teil der Schraube eine Unterlegscheibe sowie eine Mutter hinzugefügt:

Definieren der Regel für die Schrauben

Navigieren Sie zurück zur Registerkarte Parameter und definieren Sie die Regeln, die für die in der ersten Tabelle der Registerkarte Schrauben eingegebenen Schraubenlängen verwendet werden sollen.

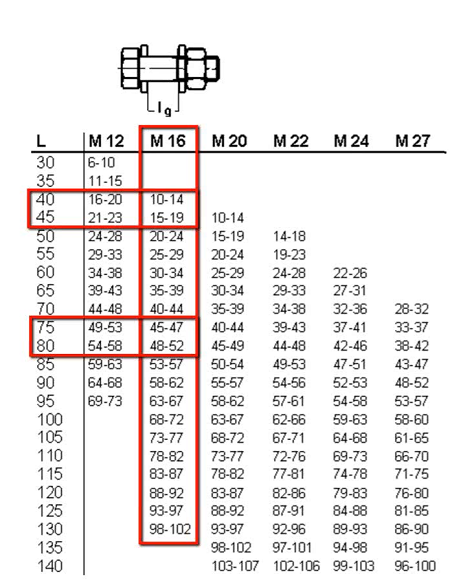

Regeln werden gemäß bestimmten Normen definiert. Für dieses spezielle Beispiel hat die Norm eines Schraubenkörpers von 16 mm Dicke (M16) das folgende Muster, wobei L die gesamte Körperlänge der Schraube und lg die Klemmlänge der Schraube (zwischen den Unterlegscheiben und Muttern) ist:

In der Tabelle der Registerkarte Schrauben waren die definierten Schraubenlängen 40 mm, 45 mm, 75 mm, 80 mm und 130 mm. Daher werden die Regeln für diese speziellen Schraubenlängen definiert.

Zum Erstellen einer Regel in der Tabelle Management Tools müssen Sie ein Muster in der Norm finden.

Gemäß der in diesem Beispiel verwendeten Norm nehmen die Schraubenlängen und die Klemmlängen um 5 mm zu, bis die Schraubenlänge 75 mm erreicht. Daher beträgt die Klemmlänge für Schraubenlängen zwischen 40 mm und 75 mm mindestens 10 mm, mit einem Schritt für die Vergrößerung der Schraubenlänge von 5 mm und einer maximalen Klemmlänge von 47 mm.

Wenn die Schraubenlänge 75 mm erreicht, beträgt die Klemmlängenzugabe nicht mehr 5 mm sondern ist kürzer. Das bedeutet, dass sich das Muster ändert. Sie müssen daher eine andere Regel für Schraubenlängen ab 80 mm definieren.

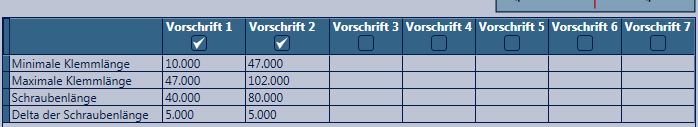

Die beiden Regeln, die sich aus diesen Normmustern ergeben lauten:

Regel 1: Bei Schraubenlängen zwischen 40 mm und 75 mm beträgt die Klemmlänge mindestens 10 mm, die Vergrößerung der Schraubenlänge (Delta) beträgt 5 mm und die maximale Klemmlänge beträgt 47 mm.

Regel 2: Bei Schraubenlängen ab 80 mm beträgt die Klemmlänge mindestens 47 mm, die Vergrößerung der Schraubenlänge (Delta) beträgt nach wie vor 5 mm und die maximale Klemmlänge beträgt 102 mm.

Klicken Sie nach der Eingabe der Regeln in der Registerkarte Parameter auf Anwenden.

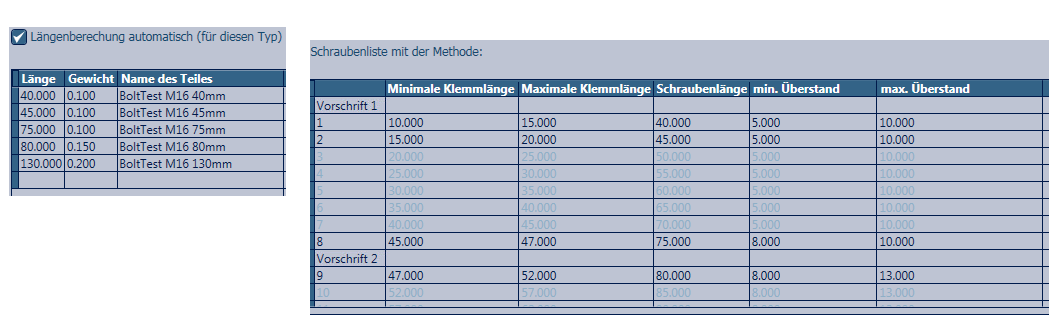

Sie können die Genauigkeit Ihrer Regeln auf der Registerkarte Schrauben in der zweiten Tabelle für die Längen überprüfen, die in der ersten Tabelle definiert wurden.

Anmerkung: Die ausgegrauten Werte stehen für die Schraubenlängen, die sich aus den Regeln ergeben, aber nicht in der ersten Tabelle definiert sind.

Tipp: Wenn Advance Stelle während des Anpassungsprozesses geöffnet war, klicken Sie im Werkzeugbereich auf (Voreinstellungen aktualisieren) in der Registerkarte Werkzeuge , um die Datenbank mit den neuen Einstellungen zu aktualisieren.

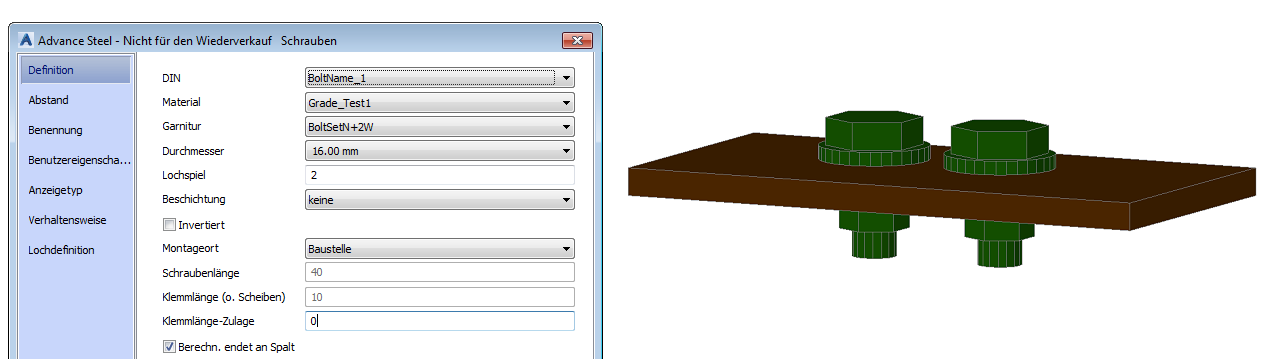

Sie können die neue Schraube jetzt nach Bedarf im 3D-Modell verwenden:
