Erstellen von Gitterrosten

Erstellen Sie einen standardmäßigen und einen variablen Gitterrost.

Standardgitterrost mithilfe eines Mittelpunkts erstellen

Mit diesem Werkzeug können Sie ein rechteckiges Standardgitterrostelement unter Verwendung eines Mittelpunkts erstellen. Die rechteckigen Gitterroste werden in die xy-Ebene des aktuellen Koordinatensystems eingefügt.



Zugriff auf den Befehl

Klicken Sie auf der Registerkarte Objekte Gruppe Gitterrost auf (Standardgitterrost).

Befehlszeile: _astorcreatestandardgrating

Standardgitterrost erstellen

  1. Platzieren Sie ein Koordinatensystem mit der x/y-Ebene in der erforderlichen Gitterrostebene.
  2. Klicken Sie auf der Registerkarte Objekte Gruppe Gitterrost auf (Standardgitterrost).
  3. Wählen Sie mit einem Objektfang oder durch Eingabe von Koordinaten einen Mittelpunkt aus.

Gitterrostschraffur ändern

  1. Greifen Sie auf die Gitterrosteigenschaften zu.
  2. Wählen Sie die Registerkarte Form und Verbindungsmittel.
  3. Deaktivieren Sie die Option Verwende Standardschraffur.
  4. Wählen Sie über die Dropdown-Liste Benutzerdefinierte Schraffur die gewünschte Schraffur aus.

Anderes Verbindungselement für Gitterrost angeben

  1. Greifen Sie auf die Gitterrosteigenschaften zu.
  2. Wählen Sie die Registerkarte Form und Verbindungsmittel.
  3. Wählen Sie in der Dropdown-Liste Verbindungselement die Option Variabel aus.
  4. Geben Sie im Feld Verbindername den Namen der in der Stückliste anzuzeigenden Verbindung an.
  5. Geben Sie im Feld Verbinderanzahl die Anzahl der Verbindungen für das Gitterrost an.

Anderes Material und andere Beschichtung für einen Gitterrost angeben

  1. Greifen Sie auf die Gitterrosteigenschaften zu.
  2. Wählen Sie die Registerkarte Material aus.
  3. Wählen Sie in der Dropdown-Liste Material/Beschichtung die Option Variabel aus.
  4. Sie können ein anderes Material und eine andere Beschichtung auswählen.

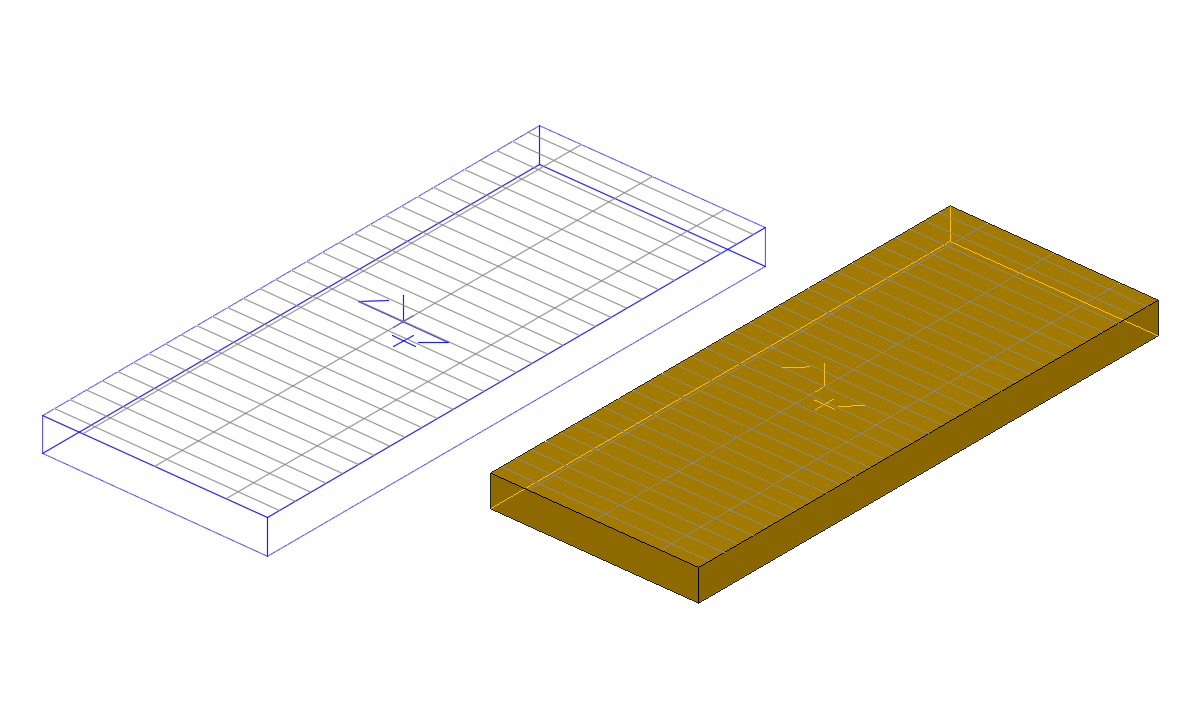

Anzeigetyp für Gitterroste ändern

  1. Greifen Sie auf die Gitterrosteigenschaften zu.
  2. Wählen Sie die Registerkarte Anzeigetyp aus.
  3. Wählen Sie die gewünschte Darstellungsart aus.

Variablen Standardgitterrost erstellen

Mit diesem Werkzeug können Sie ein rechteckiges Gitterrostelement durch zwei diagonale Punkte erstellen. Die rechteckigen Gitterroste werden in die xy-Ebene des aktuellen Koordinatensystems eingefügt.



Zugriff auf den Befehl

Klicken Sie auf der Registerkarte Objekte Gruppe Gitterrost auf (Variabler Gitterrost, rechteckig).

Befehlszeile: _astorcreatevariablerectgrating

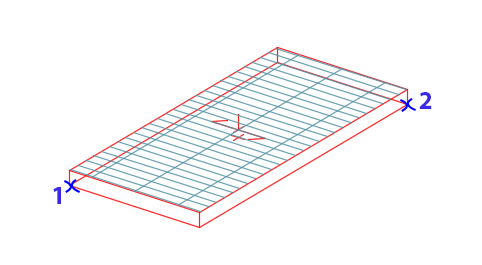

So erstellen Sie einen rechteckigen variablen Gitterrost

  1. Platzieren Sie ein Koordinatensystem mit der x/y-Ebene in der erforderlichen Gitterrostebene.
  2. Klicken Sie auf der Registerkarte Objekte Gruppe Gitterrost auf (Variabler Gitterrost, rechteckig).
  3. Definieren Sie den ersten Eckpunkt durch Auswahl oder Eingabe der Koordinaten.
  4. Definieren Sie den diagonal gegenüber liegenden Eckpunkt durch Auswahl oder Eingabe der Koordinaten.

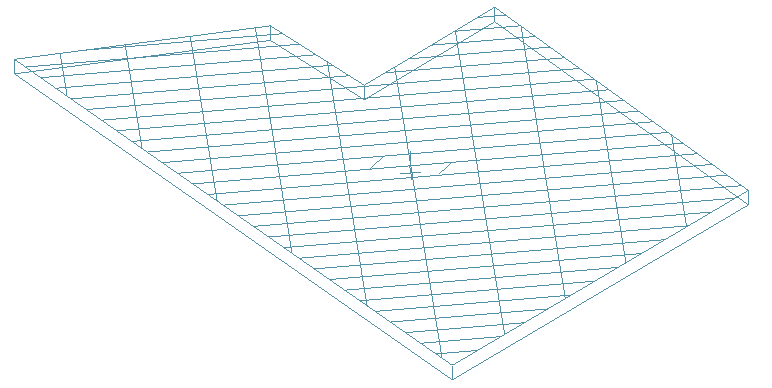

Polygonalen Gitterrost anhand von Punkten erstellen

Mit diesem Werkzeug können Sie ein polygonales Gitterrostelement durch Auswählen von Punkten erstellen. Die polygonalen Gitterroste werden in die xy-Ebene des aktuellen Koordinatensystems eingefügt.



Zugriff auf den Befehl

Klicken Sie auf der Registerkarte Objekte Gruppe Gitterrost auf (Variabler Gitterrost, polygonal).

Befehlszeile: _astorcreatevariablepolygrating

Polygonalen Gitterrost anhand von Punkten erstellen

  1. Platzieren Sie ein Koordinatensystem mit der x/y-Ebene in der erforderlichen Gitterrostebene.
  2. Klicken Sie auf der Registerkarte Objekte Gruppe Gitterrost auf (Variabler Gitterrost, polygonal).
  3. Wählen Sie die Eckpunkte nacheinander aus und drücken Sie die Eingabetaste, wenn Sie fertig sind.

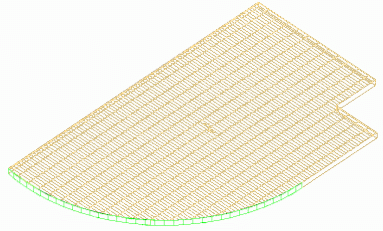

Polygonalen Gitterrost an einer Polylinie erstellen

Eine weitere Möglichkeit zum Erstellen eines polygonalen Gitterrosts besteht darin, eine vorhandene Polylinie, die nicht geschlossen werden muss, in einen Gitterrost zu transformieren.

In diesem Fall ist die Position des Gitterrostelements vom Koordinatensystem unabhängig, da sie durch die Position der Polylinie bestimmt wird.



Zugriff auf den Befehl

Klicken Sie auf der Registerkarte Objekte Gruppe Gitterrost auf (Gitterrost an Polylinie).

Befehlszeile: _astorcreatevariablegratingfrompolyline

Polygonalen Gitterrost an einer Polylinie erstellen

  1. Klicken Sie auf der Registerkarte Objekte Gruppe Gitterrost auf (Gitterrost an Polylinie).
  2. Wählen Sie die Polylinien und drücken Sie die Eingabetaste.
Übergeordnetes Thema: Gitterroste
