Materialien: Wasser

In diesem Schritt weisen Sie dem Strömungsvolumenteil Wasser zu.

1. Wenn der Ventilkörper angezeigt wird, blenden Sie ihn aus, indem Sie bei gedrückter STRG-Taste mit der mittleren Maustaste darauf klicken:



2. Wählen Sie das Strömungsvolumen aus, indem Sie mit der linken Maustaste darauf klicken:



3. Klicken Sie auf Bearbeiten in der kontextabhängigen Gruppe Materialien:

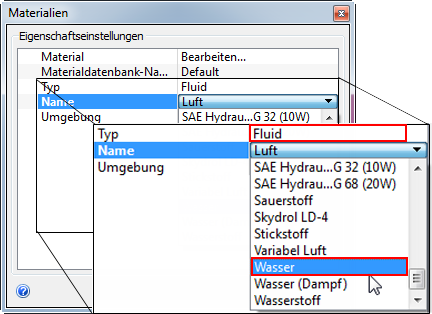

4. Stellen Sie sicher, dass im Schnellbearbeitungs-Dialogfeld der Typ auf Fluid gesetzt und als Name Wasser angegeben ist.



5. Klicken Sie auf Anwenden.

Überprüfen der Einstellungen

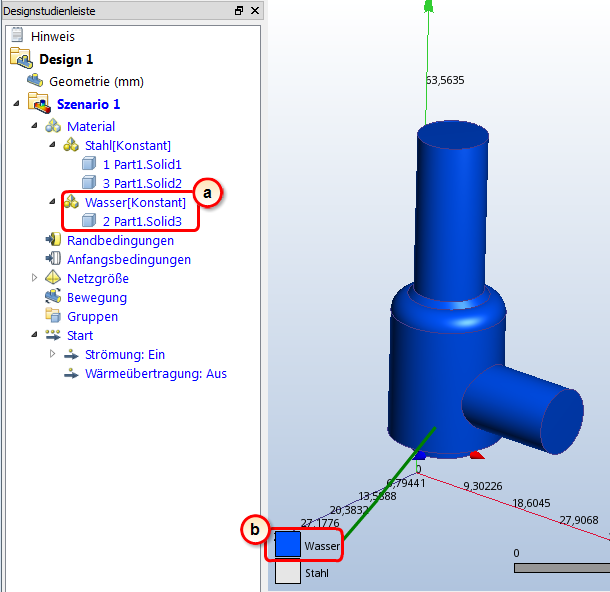

In der Designstudienleiste können Sie anhand der Teilfarbe überprüfen, ob das Material Wasser korrekt zugewiesen wurde:

1. Überprüfen Sie in der Designstudienleiste, ob die Materialzuweisung für Wasser korrekt ist.

2. Das Strömungsteil muss mit der Farbe für Wasser in der Legende übereinstimmen.
